Латунные фитинги: виды, особенности, применение. Часть II

Среди всего разнообразия соединительных элементов для трубопроводных систем, представленных на современном рынке, латунные фитинги отличаются большой популярностью. Преимущества использования фитингов, изготовленных из латуни, заключаются в том, что их с успехом применяют для монтажа не только стальных, но также полимерных и металлопластиковых труб.

Виды покрытий

Штуцер латунный, сгон, муфта, тройник или фитинг любого другого типа, изготовленный из данного медного сплава, может покрываться тонким слоем никеля или хрома. Такое покрытие позволяет не только придать латунным соединительным деталям большую декоративную привлекательность, но также надежно защитить их от возникновения и развития коррозии, значительно повысить их износостойкость. Надежность и долговечность покрытия, которое может наноситься как на резьбовые, так и на компрессионные фитинги, обеспечивается технологией их выполнения – гальваникой.

Покрытие из хрома, наносимое на штуцер латунный, муфту, тройник или любую другую соединительную деталь, может быть блестящим или матовым (молочным). Достоинствами блестящего покрытия из хрома является то, что оно отличается высокой твердостью и на нем практически отсутствуют поры. При этом матовое покрытие более мягкое, но его преимущество в том, что оно хорошо поддается полировке. Хромированные резьбовые и компрессионные фитинги являются универсальными, их можно с успехом использовать для монтажа стальных, медных, полимерных и металлопластиковых труб. Такие фитинги благодаря нанесенному на их поверхность покрытию из хрома успешно противостоят воздействию агрессивных сред, могут длительное время эксплуатироваться при достаточно высоких температурах.

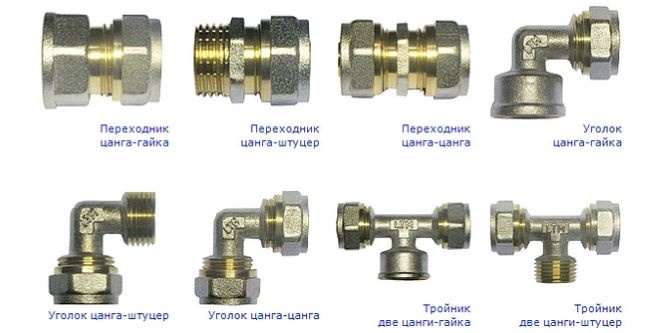

Хромированные фитинги из латуни для металлопластиковых труб



Покрытие из никеля, которое хорошо держится на поверхностях латунных изделий, отличается высокой прочностью и незначительной пористостью. Характерно, что при нанесении на черные металлы такое покрытие проявляет меньшую эффективность. Основным его назначением является защита латуни от вымывания из ее состава цинка и тем самым предотвращение возникновения коррозии на поверхности латунных изделий.

К толщине защитных покрытий на поверхности латунных деталей предъявляются следующие нормативные требования:

• хромовое – 0,327–1,47 мкм.
• никелевое – 12,6–15,3 мкм.

Данные нормы разработаны для того, чтобы покрытие не трескалось в процессе эксплуатации изделия.

Разъемные соединения

В зависимости от того, разъемными или неразъемными должны быть соединения элементов трубопровода, применяют различные типы фитингов. Наиболее распространенными деталями для создания разъемных соединений являются резьбовые фитинги. С помощью латунных фитингов данного типа в промышленных и бытовых условиях соединяют трубы, которые отличаются небольшим диаметром.

Для того чтобы обеспечить соединение таких фитингов с элементами трубопровода, на первых выполняется дюймовая резьба. Параметр резьбы соответствует диаметру соединяемых труб. Например, если на латунном фитинге выполнена резьба 1,25 дюйма (32 мм), то диаметр труб, которые могут быть соединены с его помощью, также должен составлять не более 32 мм.

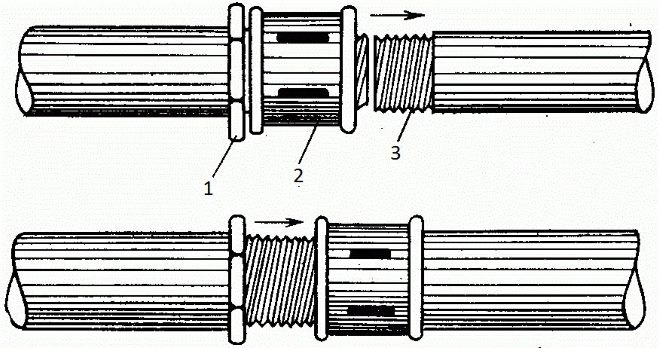

Схема резьбового соединения: 1 — контрогайка; 2 — муфта; 3 — резьбовая часть

На фитинги резьбового типа может наноситься внутренняя (ВВ в обозначении) и наружная (НН) резьба. Существуют также фитинги комбинированного или переходного типа (ВН), на одном конце которых выполнена внутренняя резьба, а на другом – наружная. Трубная резьба, выполняемая на таких фитингах, отличается более крутым профилем, чем обычная метрическая, что и обеспечивает не только надежное, но и герметичное соединение труб. Резьбовым элементом в отдельных видах таких фитингов может быть только внутренняя латунная вставка, а сам корпус изделия выполняется из полимерного материала.

Для монтажа соединительных элементов резьбового типа используются стандартные ключи, а для обеспечения высокой герметичности формируемого соединения могут быть применены ФУМ-лента, специальные пасты, льняная нить и другие средства, которые имеются в распоряжении монтажника.

Неразъемные соединения

Для создания неразъемных соединений элементов трубопровода могут использоваться фитинги нескольких типов:

• компрессионные или обжимные;
• соединяемые с элементами трубопровода при помощи сварки или капиллярной пайки;
• пресс-фитинги.

Сварные соединения латунного фитинга с трубой используются крайне редко, так как для их качественного выполнения требуется специальное оборудование и наличие соответствующих навыков у монтажника. Большее распространение получила капиллярная пайка, при помощи которой уплотняют и герметизируют сформированное резьбовое соединение.

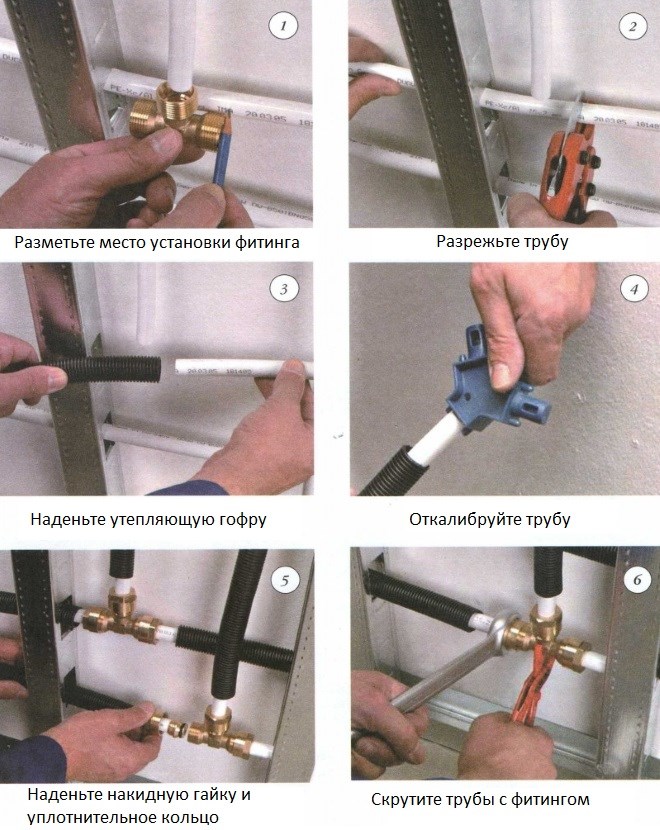

Порядок монтажа компрессионного фитинга

Оперативно и без лишних трудозатрат выполнять соединения элементов трубопровода позволяют компрессионные фитинги, конструкция которых состоит из корпуса, уплотнительного элемента, зажимного и упорного (компрессионного) колец. Монтаж трубопровода при использовании данных соединительных деталей выполняется с применением обычного ключа для фитингов. Следует иметь в виду, что такие фитинги неспособны обеспечить высокую надежность создаваемого соединения, поэтому их необходимо периодически осматривать.

Наиболее надежным соединительным изделием, которое было разработано и начало использоваться относительно недавно, является пресс-фитинг. Его конструкция состоит из корпуса со специальным штуцером, обжимной гильзы, фиксирующей пластиковой вставки и уплотнительных колец.

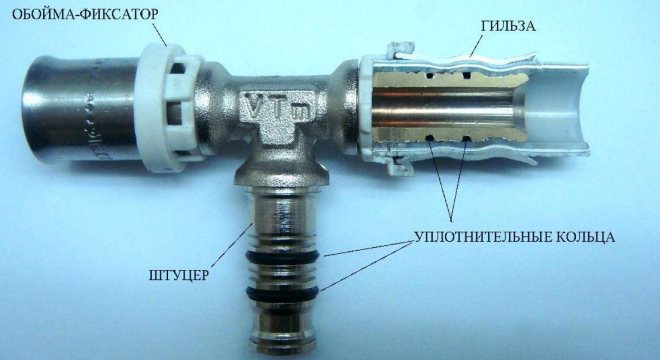

Устройство пресс-фитинга

Монтаж такого латунного фитинга осуществляется при помощи пресс-инструментов, которые могут быть ручными или электрическими. Использование деталей данного типа, позволяющих просто и быстро сформировать надежное соединение элементов трубопровода, ограничивается лишь температурой среды, которая по такому трубопроводу будет транспортироваться. Объясняется данное ограничение тем, что в конструкции такого латунного фитинга имеются уплотнительные элементы, которые могут эффективно работать только в определенном температурном режиме.

Латунные фитинги: виды, особенности, применение. Часть I смотрите здесь
