Латунные фитинги: виды, особенности, применение. Часть I

Латунные фитинги виды, особенности, применение. Часть I

Среди всего разнообразия соединительных элементов для трубопроводных систем, представленных на современном рынке, латунные фитинги отличаются большой популярностью. Преимущества использования фитингов, изготовленных из латуни, заключаются в том, что их с успехом применяют для монтажа не только стальных, но также полимерных и металлопластиковых труб.


Латунные фитинги совместимы со всеми типами водопроводных систем

Кроме того, эти соединительные детали отличаются высокой прочностью и гигиенической безопасностью. Их надежность способствуют тому, что они с успехом могут эксплуатироваться на протяжении длительного времени. В частности, фитинги из латуни, которые дополнительно обработаны хромированием, могут прослужить, полностью сохраняя свои первоначальные характеристики, более 10 лет.

Особенности материала

Латунь, как известно, является медным сплавом, основной легирующей добавкой в котором выступает цинк. Кроме двух базовых компонентов, в химическом составе такого сплава могут содержаться другие металлы и неметаллы (олово, никель, марганец, свинец, кремний), которые вводятся для улучшения его характеристик. Узнать о том, в каком количестве в составе двухкомпонентной латуни содержится медь, позволяет цифра, проставляемая в маркировке.

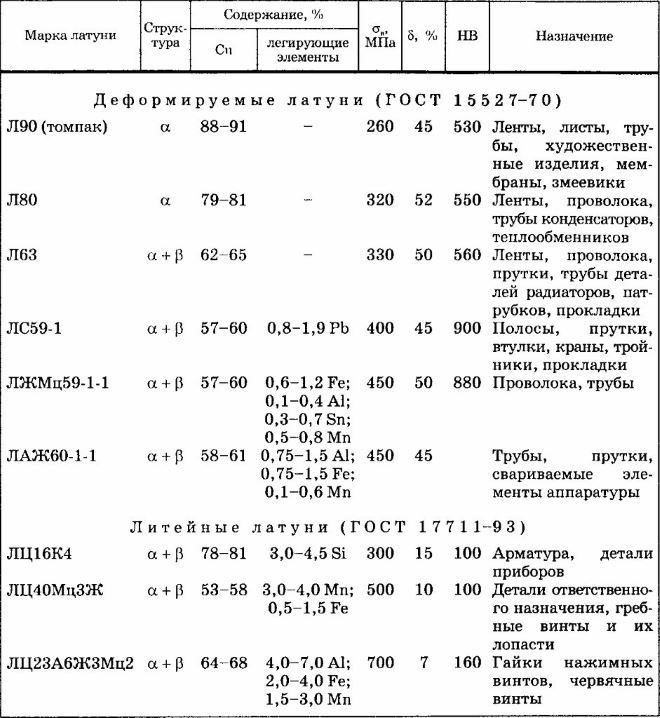

Состав и применение различных марок латуни

Эксплуатационные характеристики, прочность и надежность любого фитинга определяются качеством материала, из которого он изготовлен. Фитинги, для производства которых используется латунь, являются в этом отношении лучшим вариантом. Созданная на основе меди, латунь хорошо поддается обработке по различным технологиям – резанию, литью, пластической деформации как в горячем, так и в холодном состоянии. Благодаря хорошей текучести латуни в расплавленном состоянии из нее успешно изготавливают методом литья изделия, отличающиеся сложной конфигурацией и миниатюрными размерами. Широкому распространению латуни способствует и то, что поверхность изделий из нее отличается красивым золотистым цветом.

Смешивание расплавленной меди с цинком дает материал, характеристики которого отличаются от свойств основного металла. Так, за счет того, что цинк, входящий в состав такого сплава в качестве легирующей добавки, имеет меньшую стоимость, чем медь, использование латуни является более экономичным вариантом. При определенном соотношении основных компонентов химического состава латуни – меди и цинка – такой сплав отличатся более высокой прочностью и износостойкостью, чем медь, что позволяет использовать изделия из него в более сложных условиях эксплуатации.

Между тем латунь менее устойчива к коррозии, чем основной металл данного сплава, но такой недостаток легко компенсируется при помощи нанесения на поверхность изделий из латуни защитного покрытия, в качестве которого может использоваться хром или никель. Латунь, если сравнивать ее с медью, обладает более низкой электро- и теплопроводностью, но во многих случаях это можно расценивать как положительные характеристики. Подтверждением высокой популярности латунных изделий на современном рынке свидетельствует тот факт, что из всех разновидностей соединительных элементов для труб именно латунные фитинги применяются чаще всего.

Конечно, фитинг, для изготовления которого использован латунный сплав, значительно уступает аналогичным изделиям из нержавеющей стали по своей прочности, надежности, способности успешно эксплуатироваться в условиях высокого давления и повышенной температуры. Однако, если сравнить стоимость таких изделий, изготовленных из разных материалов, то экономичность применения именно латунных соединительных деталей в тех ситуациях, когда это допускается условиями эксплуатации трубопровода, снимает всякие вопросы.

Говоря о преимуществах использования соединительных элементов из разных металлов, следует учитывать и тот факт, что фитинги, для производства которых используется латунь, являются более мягкими и требуют для выполнения монтажа труб меньших усилий.

Основные разновидности

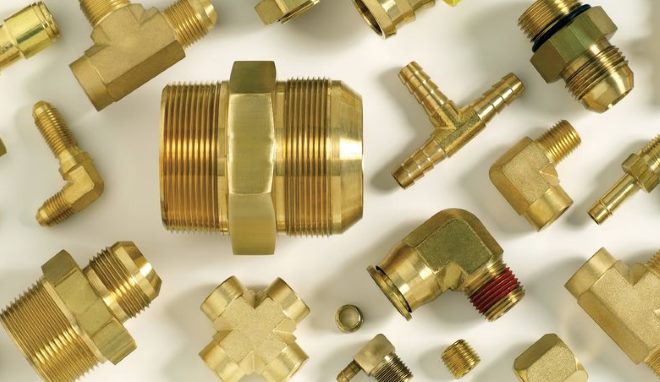

Ассортимент фитингов латунных достаточно широк. Сфера их применения также обширна. К числу таких фитингов из латуни относятся тройники, муфты, ниппели и соединительные детали других типов, используемые для монтажа труб в водопроводных, отопительных, технологических и оросительных системах.

Применение латунных фитингов не ограничивается простым соединением двух труб одного диаметра – их устанавливают в местах поворотов и ответвлений, а также на тех участках трубопроводов, где необходимо состыковать трубы разного диаметра или обеспечить возможность регулярной сборки и разборки коммуникационной системы. Кроме того, фитинги данного типа используются в тех случаях, когда требуется обеспечить герметичное перекрытие отдельного участка трубопровода.

Для монтажа трубопроводов, как правило, применяют различные типы латунных фитингов, каждый из которых предназначен для решения определенной задачи.

Отводы

Эти соединительные детали позволяют изменять взаимное расположение труб в интервале от 45 до 120°.

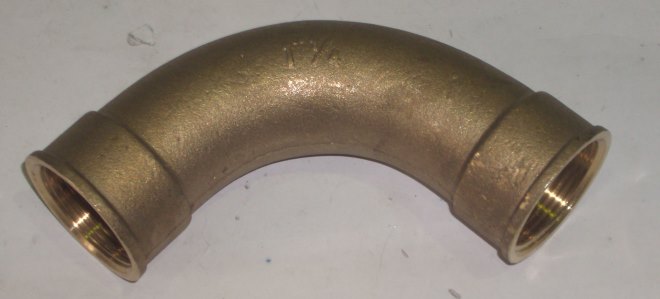

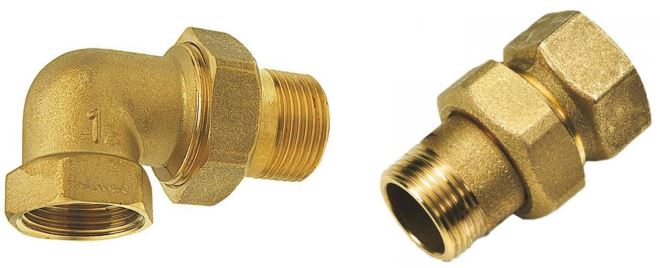

Латунный отвод угловой с внутренней резьбой

Тройники

При помощи таких латунных фитингов выполняют стыковку трех труб, одна из которых располагается перпендикулярно к двум остальным. Используя тройник, можно выполнить ответвление участка трубопровода от основной магистрали.

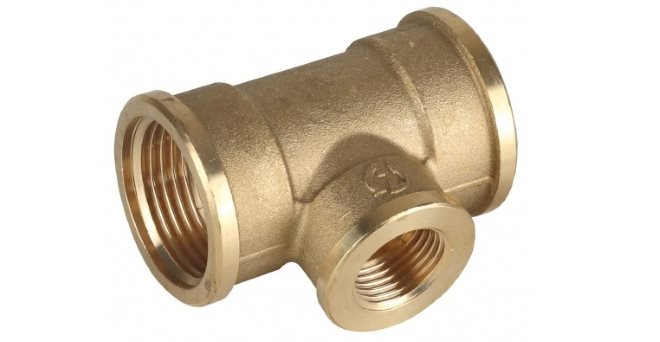

Тройник переходной помимо разветвления трубопровода позволяет подсоединить трубу другого диаметра

Крестовина

При помощи латунного фитинга данного типа выполняется стыковка 4 труб, при этом каждая из них располагается к соседней под углом 90°. Таким образом, данная деталь соединяет две пары труб, расположенных перпендикулярно друг к другу.

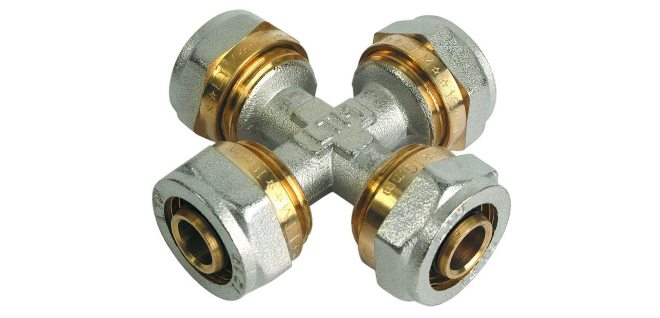

Специальная крестовина для трубы из металлопластика


Прямые и переходные муфты

Посредством этих соединительных элементов стыкуются две трубы, расположенные на прямолинейном участке трубопровода. При этом прямые латунные муфты используют для соединения труб одного диаметра, а переходные – для стыковки элементов трубопровода, имеющих разный диаметр.

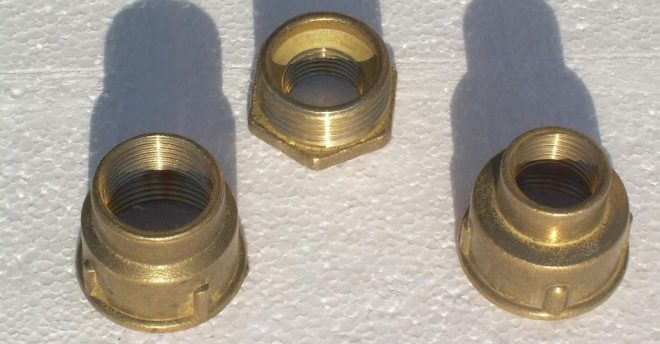

Наружная сторона соединительных муфт имеет выступы для захвата газовым ключом или выполняется под гайку

Сгоны

Это небольшие куски труб, на одном конце которых есть наружная резьба. Фитинги данного типа используют в тех случаях, когда необходимо нарастить длину основной трубы, чтобы обеспечить ее соединение с другими частями трубопровода.

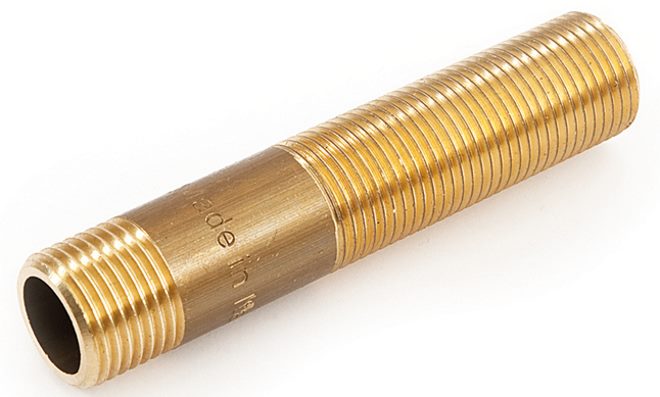

Стандартная длина латунного сгона – 100, 150 или 200 мм, но бывают и совсем короткие, так называемые «бочонки»

«Американка»

Это более компактная модификация сгона, в котором для соединения двух труб используется накидная гайка. Существует несколько разновидностей такого латунного фитинга, которые применяются в зависимости от того, как расположены соединяемые трубы.


Легкоразъемные сгоны-американки относятся к современным соединительным фитингам

Заглушки

При помощи данных латунных изделий выполняется герметичная заделка концов труб.

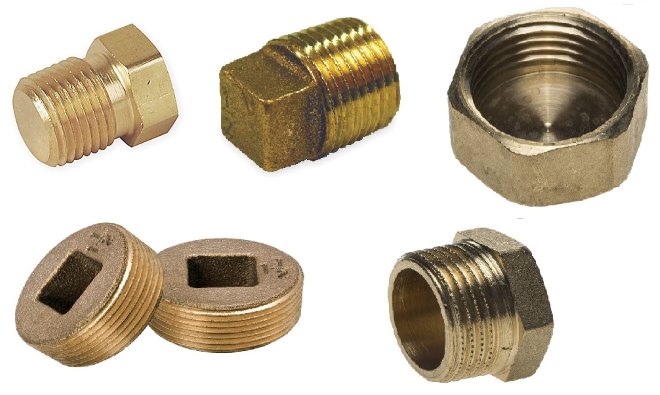

Заглушки выпускаются внутренние или наружные, под рожковый ключ или под «квадрат»

Штуцер

Это соединительный элемент, который может устанавливаться как на трубопроводах, так и на емкостях. Конструктивно фитинг этого типа представляет собой втулку, на одном конце которой выполнена наружная резьба.

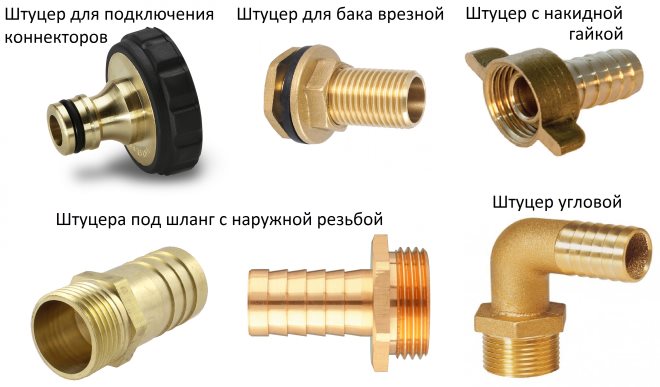

«Ходовые» разновидности латунных штуцеров


Ниппель

Данный резьбовой элемент может соединяться как с трубами, так и со штуцерами. Ниппель представляет собой втулку с наружной резьбой на обоих концах, при помощи которой он и соединяется с остальными частями трубопровода.

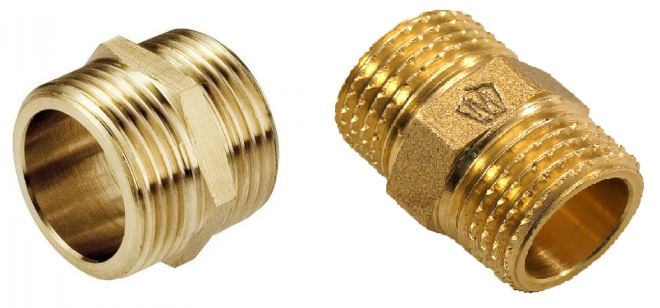

Нипель латунный

Футорка

Это резьбовая соединительная деталь, при помощи которой на элементы трубопроводов устанавливаются различные измерительные приборы. Такой фитинг используют преимущественно при обустройстве систем горячего водоснабжения и отопления. Он представляет собой втулку, на одном конце которой выполнена наружная резьба, а на другом – внутренняя.

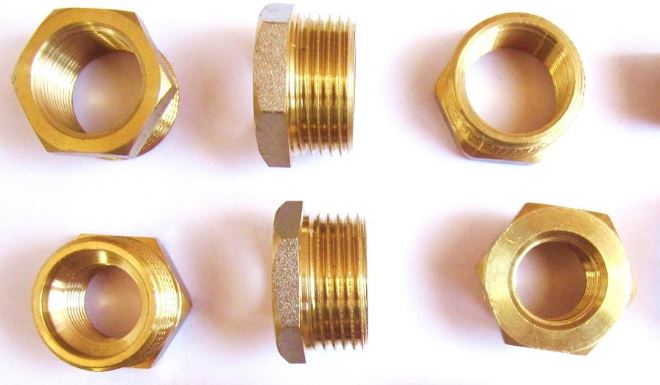

Латунные футорки выпускаются различных соотношений подсоеденительных диаметров

Штуцер латунный, муфты, сгоны, изготовленные из данного сплава, допускается использовать для монтажа трубопроводов, температура транспортируемой среды в которых не превышает 2000. Применение таких соединительных изделий имеет ограничения и по давлению, создаваемому в трубопроводах. Так, латунные фитинги для ПНД, стальных и металлопластиковых труб можно использовать только в том случае, если давление в трубопроводе не превышает 20 бар без пара и 10 бар, если по магистрали транспортируется пар.
