Редуктор давления,для чего он нужен и какую проблему решает

Редуктор давления,для чего он нужен и какую проблему решает

Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления

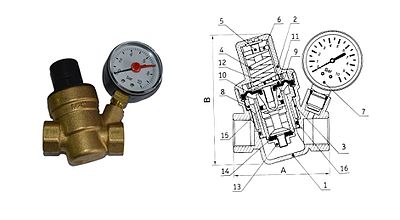

Внешний вид и схема редуктора
  1. Корпус
  2. Крышка
  3. Фильтр-сетка
  4. Пружина
  5. Винт регулировочный
  6. Гайка регулировочная
  7. Манометр
  8. Центральный суппорт
  9. Поршень
  10. Диафрагма
  11. Тарелка поршня
  12. Прижимной болт
  13. Клапан
  14. Прокладка клапана
  15. Кольцо уплотнительное малое
  16. Кольцо уплотнительное большое

Принцип действия

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Условия применения:

  • Водная среда, не содержащая масла и сжатого воздуха.
  • Максимальное давление не более 16 бар.
  • Максимальная температура не более 70 °C.
По материалам Добродушный сантехник
