Grundfos исследует возможности аддитивных технологий для производства насосного оборудования

Grundfos исследует возможности аддитивных технологий для производства насосного оборудования
Grundfos исследует возможности аддитивных технологий для производства насосного оборудования

В офисе концерна Grundfos, который расположен в Дании, работает лаборатория 3D-печати, где проходят исследования возможности аддитивных технологий для производства насосного оборудования. По мнению инженеров компании, с помощью этого метода можно будет выпускать насосы, которые будут превосходить даже самые совершенные и качественные современные аналоги.

Стоит отметить, что 3D-печать стремительно набирает популярность. Технология появилась ещё в 1980-х годах, а в 2018 году её использовали уже 40% глобальных промышленных компаний в мире. Это вдвое больше, чем в 2017 г. Согласно прогнозам, к 2030 году методом 3D-печати будет выпускаться 2/3 всей продукции в мире.

Суть метода заключается в послойном нанесении материала, из которого должна быть изготовлена деталь, и придании заготовке нужной формы в соответствии с 3D-моделью. Можно сказать, что изделие «выращивают».

Способы нанесения слоёв на исходную заготовку могут быть разными, а перечень используемых при этом материалов с каждым днём становится всё шире. Сегодня это и различные виды полимеров, и металлы, и строительные материалы (например, бетон или гипс), и многое другое.

Аддитивным способом можно создать изделие любой, даже самой сложной конфигурации. Часто её просто невозможно получить традиционными методами: механической обработкой, литьём, штамповкой и т. д. При этом точность соблюдения геометрии поднимается на недостижимый ранее уровень, ведь фактически её можно отрегулировать до размера молекулы.

Ещё одно преимущество технологии — совершенная изотропия полученного изделия. Его физические и химические свойства будут одинаковы в любой точке, а отсутствие механической или термической обработки полностью снимает проблему остаточных напряжений.

Сегодня с помощью 3D-печати создают самые разные вещи. В первую очередь это функциональные детали, на долю которых приходится треть всей продукции, выпущенной аддитивным методом. Среди других примеров — электронные схемы, одежда, мебель и даже еда. Уже есть первые дома, «построенные» таким способом, и даже автомобили, некоторые из которых «напечатаны» сразу и целиком. Большое распространение технология получила в медицине. С её помощью создают искусственные ткани органов, кровеносные сосуды, протезы.

Совершенный насос

Инженеры GRUNDFOS занимаются разработками в области аддитивного производства уже больше 11 лет. В компании считают, что с помощью этой технологии можно выпускать насосы, которые будут превосходить даже самые совершенные и качественные современные аналоги.

«Одно из преимуществ 3D-печати заключается в том, что она позволяет производить целые узлы, которые традиционным способом невозможно объединить в одном изделии и приходится собирать из нескольких деталей. Это значительно повышает их прочность и эксплуатационные свойства», — объясняет Максим Семёнов, руководитель отдела продуктового менеджмента Департамента промышленного и бытового оборудования GRUNDFOS.

Качество и свойства изготовленных таким способом изделий намного превосходят те, которые можно получить обычным путём. В частности, благодаря изотропии и точной геометрии 3D-принтер позволяет выпускать идеально сбалансированные рабочие колёса насосов, что повышает их КПД и надёжность, увеличивает срок службы. Аналогичными соображениями руководствуются, например, производители авиационных двигателей, которые используют 3D-печать для формирования лопаток реактивных турбин.

Ещё одно из преимуществ технологии — скорость. «Сейчас даже самый сложный прототип с помощью 3D-печати можно изготовить всего за четыре-пять часов. Двадцать лет назад нам бы потребовалось на это четыре-пять дней, тридцать лет назад — четыре-пять недель. Это существенно ускоряет процесс разработки и доводки нового оборудования», — говорит Максим Семёнов.

Единственным недостатком, по мнению специалиста, пока остаётся всё ещё довольно высокая себестоимость аддитивного производства. Но сейчас разрыв уже не настолько критичен, как в прошлом, и с каждым годом он сокращается.

К тому же 3D-принтеры абсолютно безотходны, так как используют только строго необходимое количество исходного сырья. Если в процессе производства всё же образуются какие-то отходы или излишки, то они легко могут быть пущены в дело повторно.

3D-печать идёт в серию

До недавнего времени аддитивные технологии в GRUNDFOS использовали только при создании прототипов нового оборудования. Всё изменилось 1 сентября 2018 года, когда на предприятии компании в Дании была открыта новая AM-лаборатория (от additive manufacturing — «технология послойной печати»). Здесь в числе прочего идёт интенсивная работа по адаптации 3D-печати для нужд серийного производства.

Исследования ведутся в разных направлениях, с применением различных материалов: полимеров, пластиков и металлов. Для этого в лаборатории установлено несколько 3D-принтеров с разными технологиями печати.

Один из них использует инновационную методику лазерного спекания SLM (selective laser melting). Принтер формирует деталь из тонкого металлического порошка путём лазерного наплавления новых его слоёв на основу.

Управляет установкой программный комплекс, работающий с цифровыми трёхмерными CAD-моделями. Система позволяет с высокой точностью создавать как отдельные металлические детали, так и сложные неразборные узлы, меняющие геометрию в процессе эксплуатации.

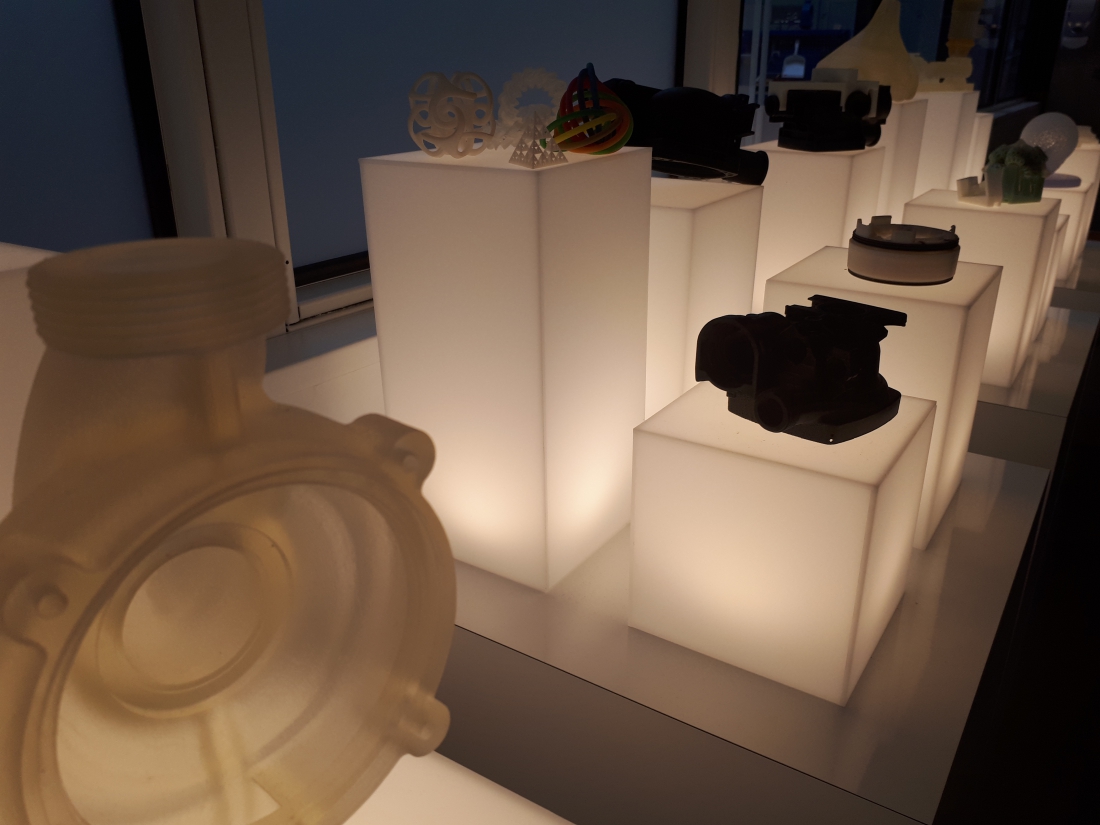

Не меньше внимания в лаборатории уделяют исследованию возможностей производства деталей из полимерных материалов — например, рабочих колёс для некоторых моделей насосов. Каждое колесо, изготовленное на 3D-принтере, состоит примерно из четырёхсот слоёв, один за другим нанесённых на заготовку.

«Теперь мы можем не только повысить качество выпускаемого оборудования, но и использовать более сложную геометрию и технический дизайн при создании нового. Можно сказать, что аддитивные технологии дают конструкторам полную свободу в реализации самых смелых идей, тогда как раньше им постоянно приходилось «приземлять» свои замыслы, приводя их в соответствие с возможностями производства», — добавляет Максим Семёнов.

Напомним, что концерн GRUNDFOS был основан в 1945 г. в Дании. На данный момент 83 подразделения Концерна находятся в 56 странах мира. В России компания имеет 28 представительств во всех федеральных округах. Общий объём производства – более 17 млн насосов в год, оборот Концерна за 2018 год составил 3,6 млрд евро.






По материалам Grundfos


Размещено: 19 декабря 2019
