Затворы дисковые

Затворы дисковые

Дисковый затвор представляет собой приспособление, которое принято использовать в качестве запирающего элемента. В основе конструкции будет лежать диск, который может вращаться по своей оси. Устанавливаться он может под разными углами, однако направлен будет по направлению к движущейся рабочей среде. Дисковый затвор поворотный является более современным аналогом вентилей и кранов, которым присущи более слабые характеристики.



Разновидности приводов

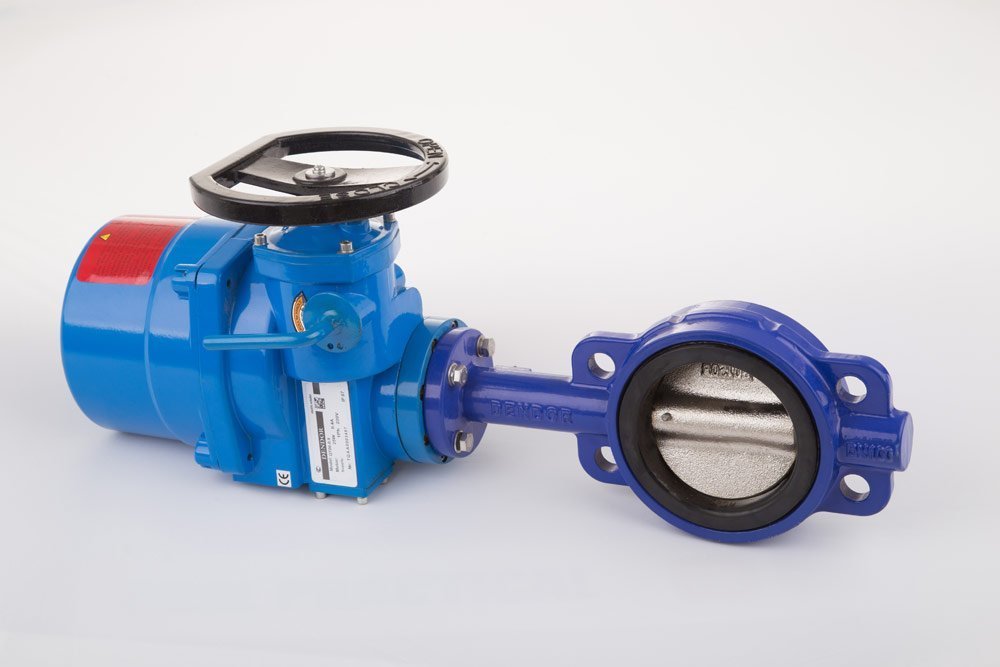

Управление дисковых приводов осуществляется при помощи электрического или ручного привода. При использовании управления ручного типа, прибор будет оснащен рукоятью, при помощи которой и будет осуществляться дальнейшее управление. Таким образом можно будет закрыть или открыть затвор. В комплекте также можно будет найти БКВ или блок концевых выключателей.

Такой тип элементов характеризуется небольшими габаритами, надежной конструкцией и малым весом. Диск можно установить и в промежуточном положении, или БКВ расположить для того, чтобы осуществлялась передачи соответствующих сигналов. Также возможно использование редуктора, при помощи которого можно открыть затвор, путем несущественного воздействия на маховик. Редуктор может производиться и в комплексе с БКВ. Может использоваться пневматический привод и пневматический распределитель.

Принцип функционирования

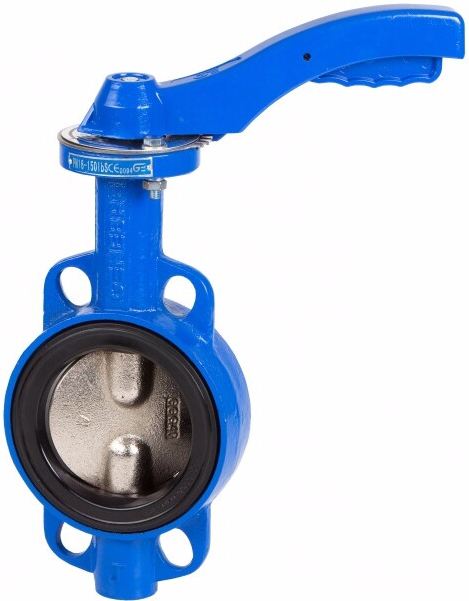

Для открытия или закрытия дискового затвора, рукоятка, которой оснащены практически все модели, проворачивается до упора. Благодаря использованию столь надежной системы, которая располагается внутри цилиндра (может проворачиваться на 90°), способен полностью перекрыть рабочий поток. Если угол поворота будет несколько меньшим, то сила потока будет уменьшена. Для того, чтобы удержать рукоять, используется специальный фиксатор, который позволит зафиксировать запирающий элемент в выбранном положении.

Недостатки и особенности моделей

Дисковые затворы относятся к категории наиболее часто применимой арматуры, которая обладает как некоторыми недостатками, так и неоспоримыми достоинствами.
Недостатки:

  1. несущественный крутящий момент, по сравнению с аналогичными моделями более старого образца, который используется и по сей день в коммунальных предприятиях;
  2. диск будет расположен в проходе корпуса в том случае, если будет выбрано положение «открыто», что приведет к существенному ухудшению гидравлических характеристик, делая последующую очистку системы чуть более затруднительной.

К преимуществам следует отнести:

  1. возможность использования с трубами большого диаметра;
  2. простота осуществляемых ремонтных работ;
  3. такие элементы, как уплотнители, можно заменить за считанные минуты;
  4. конструкция достаточно простая, и состоит из небольшого количества деталей;
  5. небольшой вес и размеры.

Практически всем элементам присуща категория герметичности «А», что касается не только устройств оснащенных седловыми уплотнителями, но и с ламинированными покрытиями по типу «металл – металл». Проходят дополнительное тестирование газом.

Соединение межфланцевое

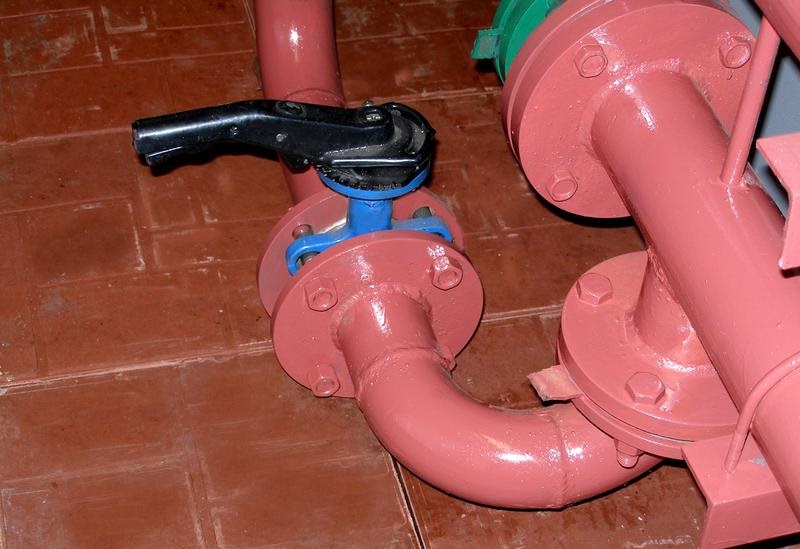

Дисковый затвор поворотного типа присоединяется к магистрали трубопровода посредством фланцев. При использовании этого типа соединения, по краям арматуры будут нанесены специальные отверстия, а на самих краях размещены фланцы определенных размеров. В процессе присоединения будут использоваться специальные шпильки, которые будут проходить сквозь оба фланца и одновременно через корпус изделия.

У такого соединения максимально допустимый показатель прочности, а сама система утяжелена не будет. Такой тип соединения принято использовать в комплексе с механизмом дисковым запирающим. Также может применяться к клапанам и задвижкам некоторого типа. При использовании фланцев необходимость в дополнительных уплотнения отсутствует. Фланцы же будут находиться параллельно друг к другу, что позволит им свободно перемещаться между элементами используемого механизма.


Источник: admiral-omsk.ru
