Автор: Виктор Самолин

Водопроводная арматура необходима для нормального функционирования инженерной сети. В зависимости от предназначения, водопроводная арматура может быть запорной, регулирующей, предохранительной и водоразборной.

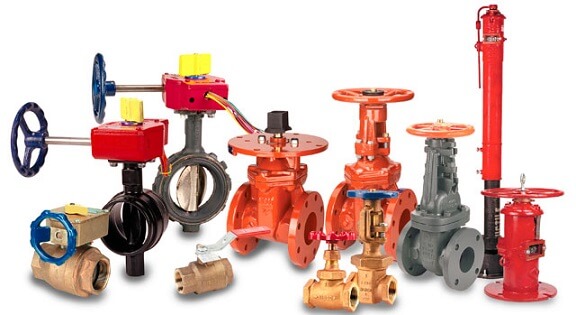

Запорная арматура для воды


Запорная арматура водопроводной сети включает задвижки, краны и вентили, при помощи которых выполняется запуск или перекрытие потока рабочей жидкости, а также изменение его скорости.

Конструкция и принцип действия задвижки

Задвижка – это запорная арматура водопроводная, что устанавливается в наружных сетях. Она может прекращать подачу воды или отключать только определенные участки системы при необходимости. Принцип действия задвижки состоит в изменении площади сечения труб, вследствие чего меняется расход жидкости.

В зависимости от способа управления выделяют такие задвижки:

  • Ручные;
  • С электроприводом.

Открытие и закрытие задвижек вручную требует значительных усилий, особенно в случае использования фитингов для труб большого диаметра, поэтому применяют устройства с электроприводом на корпусе.

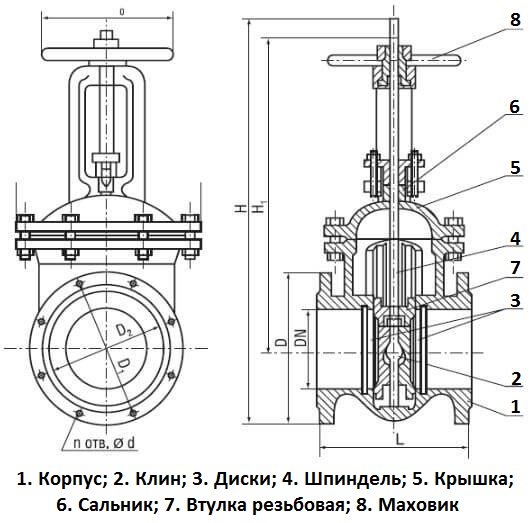

Конструкция ручной задвижки


Конструкция ручной задвижки состоит из таких основных элементов:

  • Корпус;
  • Клин;
  • Диски;
  • Шпиндель;
  • Крышка;
  • Сальник;
  • Втулка резьбовая;
  • Маховик.

Модели с электроприводом дополнительно оборудуются электрическим приводом. Принцип действия задвижки с электроприводом состоит в повороте диска по внешнему дистанционному сигналу.

В зависимости от требований окружающей среды и перекрываемого давления, электроприводы могут быть двух типов:

  • С возвратной пружиной;
  • Без возвратной пружины.

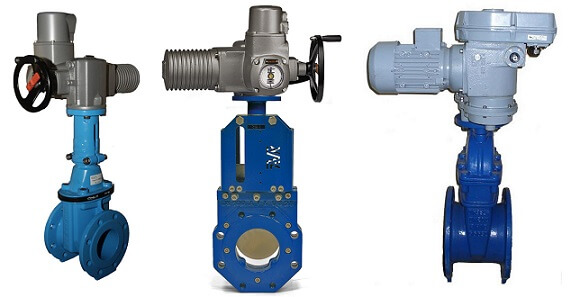

Задвижки с электроприводом

Вентили для системы водоснабжения

Для снижения давления на отдельных участках водопровода используют регулирующие вентили. Его конструкция выполнена в виде клапана и состоит из таких элементов:

  • Корпус;
  • Два патрубка;
  • Шпиндель;
  • Затвор;
  • Крышка;
  • Сальник.

Клапаны создают частичную либо полную герметизацию труб, и таким образом являются идеальным регулирующим устройством, запорная функция которого отходит на второй план.

В зависимости от типа соединения вентили (клапаны) бывают таких типов:

  • Фланцевые;
  • Штуцерные;
  • Муфтовые;
  • Сварочные.

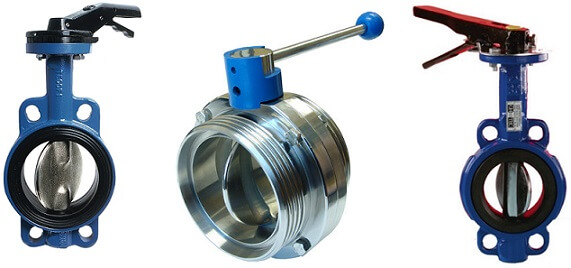

Затворные вентили


Затворные вентили обладают такими достоинствами:

  • Широкий диапазон рабочей температуры;
  • Герметичность перекрытия;
  • Возможность производить ремонт;
  • Отсутствие гидравлических ударов при открытии.

К числу недостатков необходимо зачислить довольно высокое гидравлическое сопротивление и наличие застойных зон в проточной части. В качестве альтернативы вентилями могут использоваться шаровые краны.

Как работают шаровые краны

Запорная арматура, представленная шаровым краном, является важным элементом любой водопроводной системы. Материалом для производства шаровых кранов для водопроводных труб является высококачественная латунь. Принцип действия состоит в перекрытии движения жидкости с помощью специального запирающего элемента в форме шара. Такая запорная арматура обладает рядом преимуществ:

  • Легкость открытия и закрытия;
  • Повышенная прочность и надежность;
  • Компактность;
  • Стойкость к коррозии;
  • Низкая цена;
  • Небольшой вес;
  • Длительный срок эксплуатации.

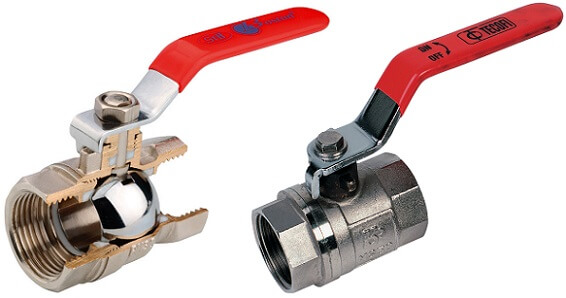

Шаровые краны


Шаровые краны имеют два положения – открыто и закрыто, поэтому использование их в качестве регулятора потока является невозможным. Однако они являются самым прогрессивным запорным устройством из известных на сегодняшний день.

В зависимости от типа присоединения к трубопроводу различают такие виды шаровых кранов:

  • Фланцевые;
  • Резьбовые;
  • Под приварку.

Самым надежным соединением шарового крана является сварка. Такие краны могут использоваться даже при подземном размещении трубопровода или в условиях окружения водой. Однако они имеют недостатки в виде невозможности осуществления ремонта и трудоемкого процесса замены в случае необходимости. Именно поэтому в условиях благоприятной рабочей среды они более часто заменяются на резьбовые или фланцевые.

Виды и функции водоразборной арматуры

Водоразборная арматура используется для защиты сантехнического оборудования от изменений параметров, а также для контроля подачи воды. Если запорная арматура используется для труб и наружных коммуникаций, то водоразборная присутствует в каждом доме. Требования к изготовлению устройств, выбору материала, а также классификация установлены ГОСТ 19681-94. Таким образом, водоразборная арматура включает такие устройства:

  • Краны, подающие воду;
  • Смесители холодной и горячей воды;
  • Поплавковые клапаны унитазов.

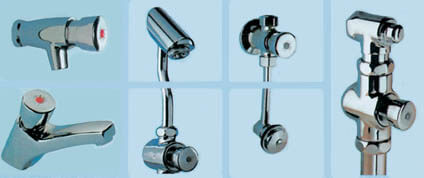

Водоразборная арматура


Однако последний тип устройств относится к водосливным и регулируется отдельным нормативным документом — ГОСТ 23289-94. Водосливная арматура используется для вывода переработанной воды из труб в канализацию через сантехнические приборы. Водосливная арматура включает такие устройства:

  • Сифоны;
  • Сливные устройства унитазов;
  • Отводы;
  • Выпуски;
  • Гофру.

Источник: vseotrubax.com
