Запорно-регулирующие вентили: виды и применение

Запорно-регулирующий вентиль — это арматура трубопроводной системы, предназначенная для регулировки потока рабочей жидкости вплоть до полного перекрытия подачи. Такие устройства действуют в сетях водопровода, газоснабжения и радиаторного отопления.

Вентили или клапаны (более современное название) ввиду простоты и надежности конструкции широко распространены во всех сферах хозяйствования, промышленности и в быту. Они используются для работы как с жидкими, так и с газообразными веществами.

Описываемые устройства дешевле применять в трубопроводах сравнительно небольших диаметров, поскольку с ростом проходного сечения значительно увеличиваются усилия по управлению клапаном. В этой связи их конструкции необходимо существенно усложнять, чтобы обеспечить заданную надежность посадки затвора клапана в седло.

Существует различие между запорной, регулирующей и запорно-регулирующей арматурой.

Обратите внимание! В запорном клапане запирающий элемент может находиться в одном из двух положений — «открыто» или «закрыто». В регулирующих устройствах рабочим положением считается любая из возможных степеней открытия.

Запорно-регулирующие приборы совмещают обе функции.

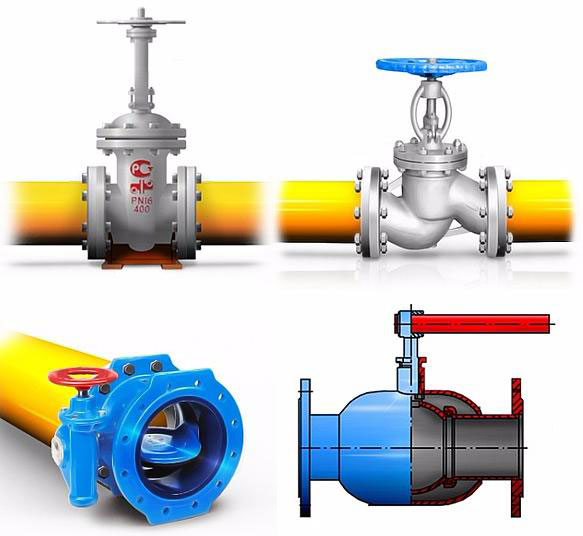

Принципиальное отличие вентиля от задвижки в том, что движение запирающего органа (чаще всего — золотника) происходит вдоль оси потока жидкости или газа (в зоне седла).

В задвижках рабочий орган движется поперек струи.

Крепление на трубах

В зависимости от конструкции оно может выполняться фланцевым, муфтовым, штуцерным, цапковым или сварным способом. Муфтовый и штуцерный способ крепления используются на самых малых диаметрах — до 40 мм, сварное — если отсутствует другая возможность подсоединения к трубе. Наиболее распространен именно фланцевый способ монтажа на трубопровод.

Фланцевое соединение

Фланец — это круглая или квадратная пластина с центральным проходным отверстием, монтируемая сваркой на вход и выход вентиля.

По контуру фланца по шаблону сверлятся отверстия для болтового соединения с другими фланцами и нарезаются круговые проточки для уплотнительной прокладки.

В литых конструкциях из чугуна или стали фланцы отливаются вместе с изделием, затем обрабатываются на токарном и сверлильном станках.

Устройство

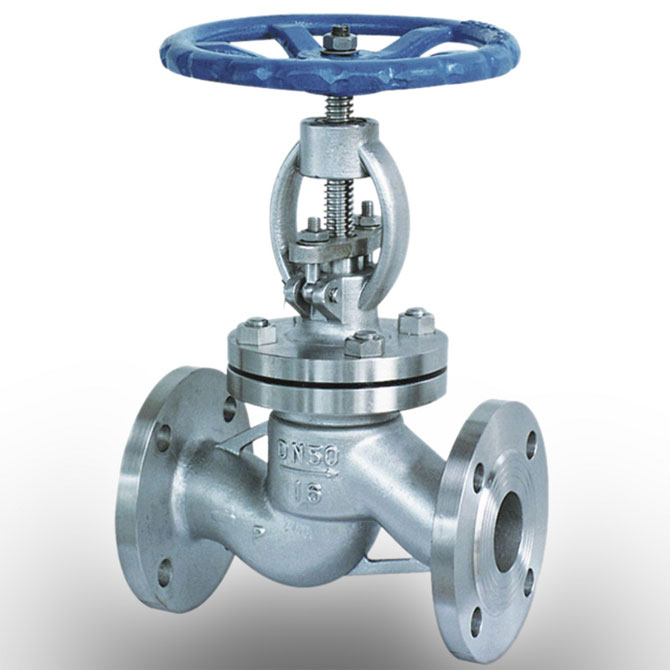

В классическом понимании запорный фланцевый вентиль состоит из корпуса с фланцами и с седлом, шпинделя, бугельного узла, штурвала (маховика). Первый изготавливают из высокоуглеродистой или нержавеющей стали, чугуна, латуни и полимерных композитов.

Бугельный узел — это часть корпуса или ходовая гайка, через резьбы которых шток, вращаясь, перемещает закрепленный на нем рабочий орган (золотник, конус).

Затвор может быть тарельчатым (золотниковым) и коническим. Уплотнительная поверхность тарельчатого затвора может быть плоской или конусной. Для изготовления последней в ней протачивается конусная фаска. Конические уплотнения металл/металл применяют для сред с высокими давлениями и наличием взвешенных частиц.

Плоские уплотнения хорошо работают во всех средах без взвешенных частиц. В седлах таких затворов устанавливают резиновые или полимерные прокладки. Крутящий момент шпинделю сообщает ручной штурвал или механический привод.

Шток может перемещаться и под действием электрического, гидравлического, пневматического исполнительного механизма. В этом случае его движения — возвратно-поступательные без ходовой гайки. Такие приводы используются в промышленности.

Виды конструкций

По виду герметизации штока в корпусе вентили разделяются на сальниковые, сильфонные и мембранные.

Сальниковое уплотнение наиболее простое. Производится прижимом уплотнительной набивки через втулку накидной гайкой. Позволяет быстро производить ремонт или замену сальника.

Сильфонная сборка — это металлическая гофрированная трубка, надежно герметизирующая соединение штока с корпусом. Используется в трубопроводах с агрессивными средами.

Важно! Мембранная система основана на резиновом диске (мембране), устанавливаемом внутри корпуса и изолирующем наружные части корпуса от рабочей среды. Недостаток системы в ее недолговечности.

По конструкции корпуса и изменению направления рабочей среды вентили разделяют на прямоточные, проходные и угловые. В проходных входная и выходная оси движения рабочей среды смещены.

Жидкость делает два поворота, поэтому вентиль обладает большим гидросопротивлением.

Прямоточный корпус устроен с наклоном штока, в результате проход становится почти прямолинейным.

Гидросопротивление такой конструкции мало, но увеличивается ход затвора, длина штока, масса и строительная высота изделия.

Угловые вентили разворачивают среду на 90º.

Преимущества

• небольшой ход штока с запорным органом от полного открытия до закрытия (не более четверти диаметра седла); для сравнения: ход штока задвижки — не менее диаметра);
• относительно малые габариты и вес;
• высокая герметичность в положении «закрыто», в вентилях ее достаточно просто осуществлять применением уплотнительных колец;
• большая износоустойчивость ввиду малого трения затвора и седла;
• простота монтажа и эксплуатации;
• возможность использования сильфона — дополнительной герметизации наружной среды от агрессивной жидкости или газа.

Недостатки

• большое гидравлическое сопротивление из-за изгиба струи — при высоких скоростях транспортируемого вещества и больших диаметрах труб возникают потери ее кинетической энергии, требующие увеличения давления;
• ограничение диаметров из-за увеличивающихся усилий управления рабочим органом;
• наличие застойных зон в вентильных конструкциях, приводящих к усилению в них коррозии.

Запорно-регулирующие вентили с фланцевыми соединителями являются основным видом управляющей арматуры на действующих трубопроводах страны и зарубежья. Конструкции постоянно модернизируются производителями, рынок пополняется новыми вариантами. Широкое распространение и популярность вентилей обеспечивают простота, надежность и долговечность изделий.
