Запорная и регулирующая арматура
В системах центрального водяного отопления для отключения отдельных колец и ветвей систем, для регулирования теплоотдачи нагревательных приборов устанавливают запорную и регулирующую арматуру. Кроме того, для опорожнения систем на каждом стояке (в зданиях высотой более трех этажей) и на стояках лестничных клеток (в зданиях независимо от числа этажей) следует предусматривать в нижних точках трубопроводов запорную арматуру.
Если в помещении имеется несколько нагревательных приборов, то регулирующую арматуру можно устанавливать только для части приборов. При этом теплоотдача 1 регулируемой поверхности приборов должна составлять 1 не менее 50% общей теплоотдачи нагревательных приборов, расположенных в помещении.
Регулирующую арматуру не устанавливают у нагревательных приборов, размещаемых во вспомогательных помещениях (гардеробных, душевых, санузлах, кладовых и др.), на лестничных клетках и в местах, где имеется опасность замораживания ее, а также в тех случаях, когда теплоотдача прибора регулируется по «воздуху» — 1 воздушным клапаном.
К запорной арматуре относятся: задвижки, пробковые краны, вентили, обратные клапаны; к регулирующей: краны двойной регулировки и трехходовые регуляторы расхода.
В системах отопления при температуре теплоносителя более 100°С в качестве запорной арматуры вместо пробковых кранов следует применять вентили.
Регулирующие клапаны (ГОСТ 10944—75) выпускают типов: трехходовые (КРТ), проходные (КРП)—для однотрубных систем и двойной регулировки (КРД) — для двухтрубных систем.
Краны всех типов в зависимости от конструктивного решения регулирующего устройства могут быть шиберными (Ш), вентильными (В), пробковыми (П) и дроссельными (Д).
Регулирующие краны устанавливают у нагревательных приборов в системах водяного отопления для ручного регулирования теплоотдачи приборов при температуре теплоносителя до 150°С и давлении 1 МПа.
Регулирующий проходной шиберный кран предназначен только для потребительского регулирования. Запорным органом крана служит шибер 1. При вращении маховика 2 шпиндель 3 поднимается, увлекая за собой шибер и тем самым создавая проход теплоносителю. При обратном повороте маховика шибер опускается и перекрывает отверстие для поступления теплоносителя. Краны выпускают диаметром 20 мм массой 0,4 кг.
Шиберный кран двойной регулировки состоит из прямоточного литого корпуса 1, фасонное (серповидное) проходное отверстие которого перекрывается втулкой 5 монтажного регулирования при ее повороте. При вращении шпинделя 3 по пазу втулки поступательно перемещается шибер 2, который перекрывает проходное; отверстие в вертикальном направлении.
Кран позволяет производить раздельное и независимое друг от друга монтажное и потребительское регулирование. Краны двойной регулировки выпускают диаметром 20 мм, массой 0,4 кг.
При монтаже системы отопления элемент монтажного регулирования устанавливается в положение, указанное : в проекте, по градуировке на корпусе крана. Количество теплоносителя, поступающего в прибор, регулируется поворотом ручки крана в направлении стрелки.
Трехходовой кран (рис. 110,а) представляет собой стакан, в боковых стенках которого расположены три канала. Внутри стакана с помощью рукоятки вращается цилиндрическая пробка 3. При повороте пробки крана в пределах 90° вся горячая вода, поступающая в стояк, может проходить через отопительный прибор (рис. 110,6) или через стояк (рис. 110,в).

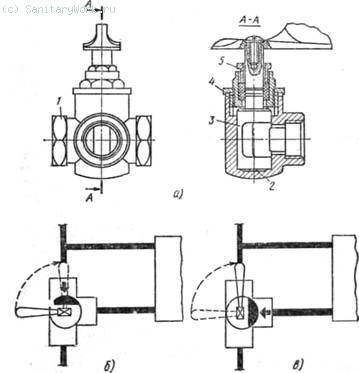

Рис. 110. Трехходовой кран: а — общий вид и разрез, б — монтажное положение, в — потребительское положение; 1 — корпус крана, 2 — останоп, 3 — пробка, 4 — крышка, 5 — гайка сальника
В первом случае обеспечивается максимальная теплоотдача прибора, во втором — прибор будет выключен. Может быть и промежуточное положение, когда часть воды будет проходить через прибор, а часть — через стояк.
Применение трехходовых кранов обеспечивает повышенную гидравлическую и тепловую устойчивость одно- I трубных систем отопления и делает их регулируемыми и экономичными.
Расход в системах отопления регулируют гидравлическим регулятором системы «Мосэнерго», который устанавливают на подающих трубопроводах сетевой воды. Регулирование постоянства расход достигается поддержанием постоянного перепада давлений между падающим и обратным трубопроводами сетевой воды.

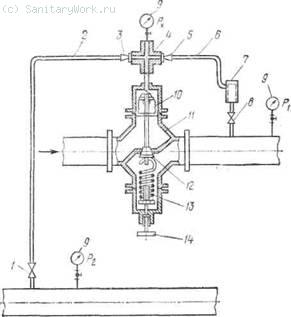

Рис. 111. Регулятор расхода системы «Мосэнерго»: 1,8 — вентили, 2 — импульсная линия от обратного трубопровода, 3 — дроссельная шайба, 4— крестовина, 5 — дроссельная шайба d, 6 — импульсная линия от подающего трубопровода, 7—фильтр для очистки воды, 9— манометры,10 —сильфон, 11 — корпус клапана, 12 — золотник, 13 — пружина, 14 — маховик
Регулятор расхода системы «Мосэнерго» (рис. 111) имеет следующую конструкцию. В односедельном чугунном корпусе 11 регулирующего клапана расположен золотник 12, на который с одной стороны действует усилие пружины 13, регулируемое маховиком 14, а с другой— усилие, создаваемое разностью давлений воды на сильфон 10. Сильфон соединен со штоком золотника.
Ход сильфона регулируют стопорным винтом, расположенным в надсильфонной камере.
Надсильфонная камера через крестовину 4 соединена с импульсными линиями. Импульсная линия 6 связывает надсильфонную камеру с подающим трубопроводом, к которому она подключается через фильтр 7 вентилем 8.
Фильтр защищает от загрязнения систему импульсной связи регулятора. В месте соединения импульсной линии с крестовиной установлена дроссельная шайба 5 с отверстием диаметром d. Импульсная линия 2 связывает надсильфонную камеру с обратным трубопроводом, к которому она подключается вентилем 1. В месте соединения импульсной линии с крестовиной установлена дроссельная шайба 3 с отверстием диаметром d2.
Давление в подающем и обратном трубопроводах и в надсильфонной камере контролируют техническими манометрами 9.
Регулятор действует следующим образом. Каждому установившемуся перепаду давлений между подающим и обратным трубопроводами соответствует определенное положение золотника/2 регулирующего клапана, которое определяет расход сетевой воды. Подбирая дроссельные шайбы с отверстиями диаметром d и регулируя натяжную пружину 13, регулятор настраивают на поддержание определенных постоянных перепада давления и расхода сетевой воды.
При повышении или понижении давления в подающем или обратном трубопроводе изменяется давление в надсильфонной камере. Вследствие этого изменяется усилие, действующее на днище сильфона и определяющее положение золотника клапана. При этом золотник клапана устанавливается в положение, которое определяет заданный перепад и расход сетевой воды. Пуск регулятора осуществляют при нормальной работе теплосети в следующем порядке.
1. При закрытых вентилях 1 и 8 проверяют на плотность сильфон регулятора. Для этого отвертывают трубку, соединяющую крестовину с сильфонной камерой, и если сильфон неплотный, то он будет пропускать воду из клапана.
2. Открывают вентиль 1, а затем 8 на импульсных линиях и последние проверяют на плотность.
3. При включенной системе отопления регулятор должен поддерживать заданный перепад давлений между подающим и обратным трубопроводами сетевой воды, в противном случае подбирают дроссельные шайбы с отверстиями необходимых диаметров.
4. Изменяя положение регулирующей заслонки на подающем трубопроводе, проверяют надежность срабатывания регулятора и контролируют давление в трубопроводах техническими манометрами. При этом регулятор должен устанавливать заданный перепад давлений.
Надежность работы регулятора расхода зависит от плотности импульсных линий, плотности и исправности сильфона и правильного подбора дроссельных шайб.
Источник: сайт "Санитарно-технические работы", Глава XV. Системы водяного отопления (sanitarywork.ru)
