Заглушка резьбовая

Заглушка резьбовая

При строительстве зданий, прокладке трубопроводов, а также монтаже конструкций требуется завершить систему не жестким креплением типа сварки, а таким, с помощью которого можно временно перекрыть трубопровод. Это делает возможным выполнение таких работ, как спуск лишней жидкости или пара, ремонт при авариях, продувка трубопровода или забор проб для анализа состава жидкости, наполняющей трубопровод. Заглушка резьбовая применяется для надежного и герметичного замыкания трубопровода при условии, что материал изготовления и размер заглушки подобраны правильно.

Где используется резьбовая заглушка



В сантехнике нет элемента, который настолько же прост, как резьбовая заглушка для труб. А ведь это тот элемент, без которого нельзя представить ни один трубопровод. Заглушки используются на газовых трубах в квартирах и в водоснабжении. Они изготавливаются из металла, обычно из стали, но также применяется латунь и пластик. На них нарезается внутренняя или наружная резьба. Заглушки устанавливаются на трубопроводы, диаметр которых не превышает 2 дюйма.

Зачем нужно глушить трубу:

  • Для демонтажа участков, которые не используются.
  • Для ввода в эксплуатацию инженерных систем, которые используются для разных целей, и в случае, если в ближайшее время нет планов по дальнейшему обустройству трубопроводов. Если же остальная часть трубопровода в дальнейшем будет использоваться, то вместо заглушек монтируется запорная арматура.

Заглушка металлическая резьбовая применяется при изготовлении емкостей, сосудов и котлов, работающих под высоким давлением. Устанавливать их следует и в случаях, когда планируется подключение специального оборудование или продление трубопровода.

Также эти изделия применяются для остановки движения газа, жидкости или иного вещества на конце трубопровода и на ответвлениях. При установке заглушек резьбовых для труб учитываются следующие характеристики: рабочее давление, назначение трубопровода, материал трубы и другие параметры.

Заглушка резьбовая применяется в жилых помещениях и в общественных зданиях. Для изготовления резьбовых заглушек используются различные материалы. К преимуществам этих элементов трубопровода относится легкость монтажа и малая цена.

С резьбовыми заглушками удобнее работать, чем с приварными, так как не требуется специального оборудования и квалификации. Не стоит забывать, что резьбовые заглушки рассчитаны на рабочее давление до 63 МПа.

Основные виды резьбовых заглушек

1. По назначению резьбы:

  • Метрическая. Для герметичного соединения рекомендуется использовать уплотнительную прокладку или кольцо. Изделия применяются в трубопроводах, заполненных минеральным маслом с условным давлением до 45 МПа.
  • Трубная. Герметичность достигается за счет применения ФУМ-ленты. Среда в трубопроводе – пар или вода.
  • Коническая. Нет необходимости в дополнительном уплотнении, так как при монтаже и затяжке заглушки витки резьбы заминаются, создавая необходимую степень герметизации.

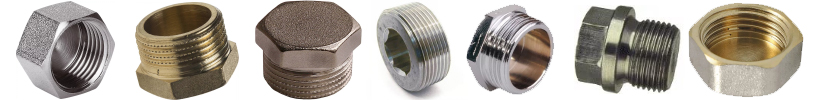

2. По типу резьбы на изделии:

  • внешняя (обозначение ВВ);
  • внутренняя (обозначение НН).

3. По области применения:

  • канализационные;
  • водоснабжение (горячее и холодное);
  • отопление;
  • нефтехимическая промышленность;
  • газовая промышленность;
  • энергетика.

4. По виду изделий различаются следующие виды резьбовых заглушек:

  • американки;
  • штуцеры;
  • ниппели.

Заглушки с наружными резьбами. Материал: нержавеющая сталь AISI 304/L, AISI 316/L

DN

Дюйм

L, мм

SW, мм

Арт.№

AISI 304

AISI 316

6

1/8"

17

12

TP49



8

1/4"

18

16

TP49



10

3/8"

18

20

TP49

15

1/2"

25

24

TP49

20

3/4"

26

30

TP49

25

1"

29

38

TP49

32

1 1/4"

35

46

TP49

40

1 1/2"

38

52

TP49

50

2"

39

65

TP49

65

2 1/2"

44

81

TP49

80

3"

54

94

TP49



100

4"

55

119

TP49



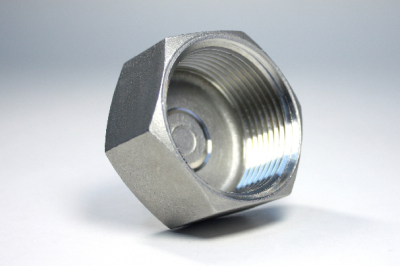

Заглушки с внутренней резьбой

DN

Дюйм

L, мм

SW, мм

Арт.№

AISI 304

AISI 316

6

1/8"

13

15

TP49



8

1/4"

17

18

TP49



10

3/8"

19

21

TP49

15

1/2"

20

27

TP49

20

3/4"

24

30

TP49

25

1"

25

38

TP49

32

1 1/4"

28

50

TP49

40

1 1/2"

30

55

TP49

50

2"

34

70

TP49

65

2 1/2"

40

92

TP49

80

3"

45

109

TP49



100

4"

50

132

TP49



Из каких материалов изготавливается заглушка резьбовая

Материал для заглушек резьбовых подбирается с учетом условий эксплуатации. Поскольку фитинги рассчитаны на сложные условия работы (перепад температуры, высокое давление, взрывоопасная среда, коррозия и химически агрессивные вещества), то особое внимание уделяется повышенным эксплуатационным характеристикам материала.

  • Пластик (пластмасса). Чтобы защитить концы труб от попадания влаги и грязи при транспортировке, применяется заглушка резьбовая пластиковая разного диаметра.


Такие изделия сохраняют форму, не боятся коррозии и выдерживают рабочее давление, выпускаются разного цвета и размера.

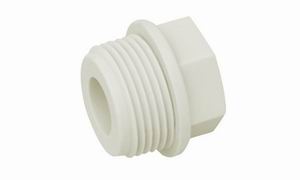

  • Полипропилен. Заглушка резьбовая пластиковая из статического полипропилена применяется при установке смесителей и кранов для проверки трубопровода под давлением, при ремонте помещений или строительстве.





Не подвержены воздействию растворителей (кислот и щелочей), способны функционировать при температуре от -10 °С до +90 °С.

  • Сталь. Заглушка стальная резьбовая изготавливается из низколегированной и углеродистой стали марок 09Г2С, ст.20, ст.45 и др. с повышенной стойкостью к коррозии и перепадам температур. Такие заглушки резьбовые стальные применяются при температурах от -70 °С и до +650 °С.
  • Латунь марок CW 617N (ЛС 59-1), Л 63, Л 60. Используются при температуре до +200 °С и рабочем давлении, не превышающем 30 бар, но не в агрессивных средах.


Заглушки латунные резьбовые применяются в трубопроводах на огородах и дачных участках, так как такие системы часто засоряются и требуют чистки или ремонта.

  • Нержавеющая сталь марок 316 AISI (08Х17Н13М2) и 304 AISI (08Х18Н10). Высокая антикоррозионная стойкость, прочность, долговечность и отсутствие способности к намагничиванию – перечисленные характеристики позволяют использовать этот материал в пищевой промышленности и при производстве медикаментов.

Фитинги из нержавеющей стали надежны и рассчитаны на эксплуатацию в любой среде.

Способы изготовления заглушек:

  • вырезка из листа с помощью газовой резки;
  • способом холодной штамповки;
  • способом горячей штамповки;
  • литье под давлением.

Заглушки изготавливаются таким образом, чтобы обеспечить безопасность окружающей среды и персонала организаций и учреждений, обслуживающих трубопроводы. Сегодня заглушка резьбовая изготавливается по ГОСТ 17379, ГОСТ 21873-78 и ТУ 36.1144-83, где прописаны требования, которым должны соответствовать эти изделия.

Таблица: размеры заглушек резьбовых

Материал

Минимальный ДУ, мм

Максимальный ДУ, мм

Нержавеющая сталь

6,0

100,00

Латунь

15,0

50,0

Полипропилен

20,0

25,0

Полиэтилен

20,0

400,0

Пластик (пластмасса)

8,0

Не ограничен

Заглушки, устанавливаемые в ответственных местах, проверяются на качество и подвергаются сертификационным испытаниям. Методы проверки выбираются в зависимости от того, для чего предназначено изделие. В случаях, когда технология изготовления заглушки подразумевает применение сварки, то шов подвергается тщательной проверке ультразвуком, цветографическим и радиографическим методами контроля.

Заглушка металлическая резьбовая для круглых труб используются с той же целью, что и пластиковая. Заглушка стальная резьбовая устанавливается на трубах, которые расположены в промышленных и бытовых помещениях. Металлическая заглушка изготавливается по шаблону готового изделия методом штамповки.

Диаметр металлической заглушки 32–1020 мм. Они способны выдерживать повышенное давление и температуру.

Заглушка металлическая резьбовая для круглых труб отличается следующими особенностями:

  • не боится повышенных температур, давления и агрессивной среды;
  • обеспечивает надежное и прочное соединение;
  • позволяет производить демонтаж трубопровода в любое время.

Сегодня среди сантехнических изделий повышенным спросом пользуются полимерные детали. Но и чугунные резьбовые заглушки до сих пор применяются. Стоит сказать, что в системах отвода сточных вод и нечистот они не применяются.

Чугунные запорные элементы отличаются рядом достоинств, к которым относятся:

• высокое качество изделий;
• резьбовые чугунные фитинги для стальных труб обеспечивают высокую степень герметичности стыка;
• легкий монтаж (заглушить трубу самостоятельно не составит труда);
• оптимальное соотношение цены/качества.
• возможность многократного использования.

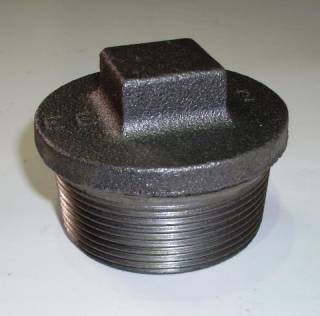

Заглушка чугунная резьбовая выпускается без покрытия (черная) и с цинковым покрытием (оцинкованная). Чтобы выдержать повышенное давление в трубопроводе продолжительное время, изделия изготавливаются из ковкого чугуна. Такие элементы взрывобезопасны, и, кроме систем отопления и подвода/отвода воды, применяются в газоснабжении.



Монтаж заглушки резьбовой в системе под давлением

В трубопроводах, работающих под давлением, заглушка должна обеспечивать герметичность и прочность соединения.

Заглушка пластиковая устанавливается на резьбу или же на сварку. Иногда заглушка фиксируется с помощью клея. Но изделия, соединенные при помощи сварки или клея, не подлежат разбору. Резьбовые же соединения легко разбираются при необходимости.

Если заглушка устанавливается «намертво», выполняются следующие операции:

  1. Применяют диффузионную сварку. Внутренняя часть заглушки и внешняя часть трубы, подвергается нагреву специальным инструментом. Далее заглушка плотно напрессовывается на трубу.
  2. На клей. Клеем смазывается заглушка и труба, соединяются и выдерживаются не менее 30 секунд.

В результате получается крепкое и герметичное соединение, но разобрать его невозможно.

Чтобы установить заглушку, которую впоследствии можно будет демонтировать, применяется способ монтажа на резьбу. Ее нарезают на трубе. На заглушке, с внутренней стороны, также предусмотрена резьба. Такие изделия монтируются на специальных каналах, которые в дальнейшем подвергаются ревизии. Подобная технология используется в канализации.

Заглушка чугунная резьбовая устанавливается в следующем порядке. На конце трубы плашкой нарезается резьба. Для надежного соединения требуется семь витков. На резьбу наматывается уплотнитель, и муфта вкручивается в уплотненное резьбовое соединение.

Перед вкручиванием заглушки на резьбу по часовой стрелке наматывается уплотнитель. Затем трубным ключом заглушка закручивается до упора.

Помните! При выполнении этой процедуры нельзя переусердствовать. Чрезмерное усилие повредит деталь, и она лопнет.
