Задвижка клиновая для трубопровода: стальная, латунная, с выдвижным шпинделем

Задвижка клиновая для трубопровода стальная латунная с выдвижным шпинделем

Чтобы сделать комфортной и безопасной подачу воды и отопления в здания различного предназначения, важно не только выбрать правильные трубы и хорошо их уложить. Здесь важна каждая деталь, в том числе и арматурное оборудование. Задвижки используются во всех видах стальных систем. Чтобы правильно выбрать продукт, следует ознакомиться с его особенностями, плюсами и минусами.

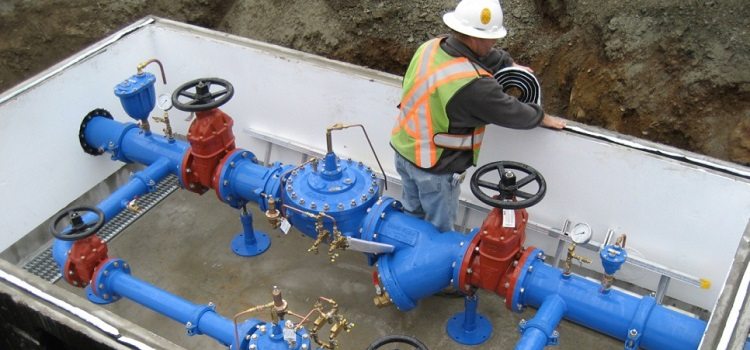

.jpg Клиновые задвижки применяют для отключения-подачи потока жидкости в трубопроводах самого разного назначения

Основные характеристики

Задвижка клиновая – это один из видов запорного арматурного оборудования для трубопроводов различного предназначения.

Она применяется для систем горячего и холодного водоснабжения, отопительных коммуникаций. Кроме того, устройство используют в системах, предназначенных для транспортировки жидких углеводородов, сжатого воздуха, а также других химикатов, к влиянию которых материал изделия невосприимчив.

Клиновая задвижка также популярна в газотранспортной и нефтяной промышленности, в сфере энергетики и системах жилищно-коммунального хозяйства.

Применяется такая деталь исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы – открыто/закрыто (т.е. без промежуточных фаз).

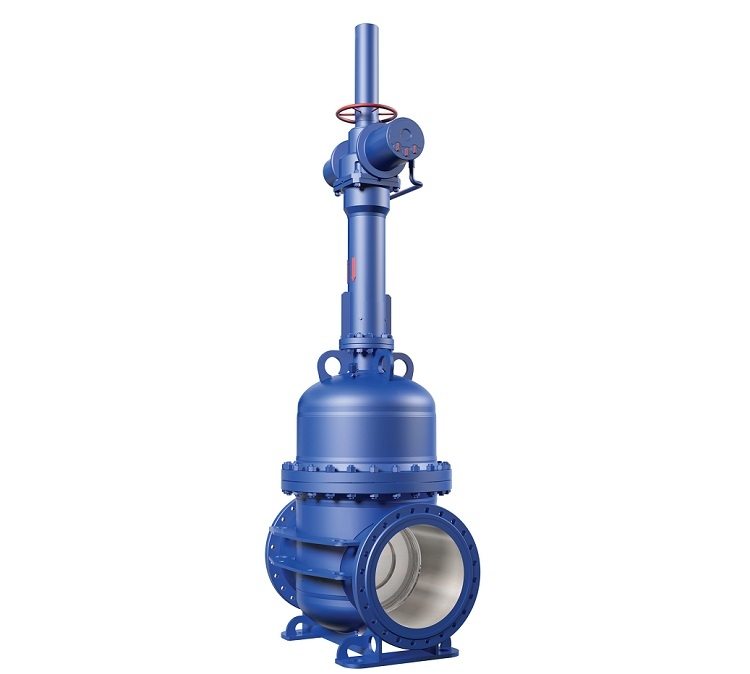

1 Клиновая задвижка — это вариант запорной арматуры, с ее помощью можно только перекрыть или открыть движение носителя по трубопроводу

Изготавливают такое устройство из различных материалов по разным методикам. В зависимости от этого они распределяются на типы, которые используются для конкретных целей, в зависимости от свойств.

Плюсы запорного устройства

Популярность задвижек клиновых латунных на рынке сантехнического оборудования и в сфере промышленности обоснована существенными преимуществами деталей. Среди них:

  • несложная комплектация. Простота конструкции изделия облегчает работу с ним, а также установку и ремонт;
  • небольшая строительная длина;
  • малое гидравлическое сопротивление;
  • универсальность. Сталь – плотный и прочный материал, невосприимчивый к коррозии и влиянию некоторых химических веществ. Поэтому такое устройство можно применять в самых разных системах как по напору, скорости транспортировки рабочего вещества, так и по объемам. Кроме того, широк и сам спектр веществ, для работы с которыми можно применять задвижки;
  • долговечность. Благодаря свойствам материала и простоте конструкции, клиновая задвижка с невыдвижным или выдвижным шпинделем будет служить долго и бесперебойно, а если и потребуется ремонт, то он не окажется слишком сложным и дорогостоящим;
  • возможность транспортировки веществ в обоих направлениях;
  • простота использования. Вам не потребуется больших усилий для открытия/закрытия. Кроме того, для большего облегчения этой задачи в крупных системах устанавливают редуктор;
  • плавность при закрытии. Использование такого оборудования как латунная задвижка с невыдвижным или выдвижным шпинделем способствует обеспечению безопасности от гидравлических ударов, в некоторых случаях приводящих к деформированию и даже нарушениям целостности трубопровода.

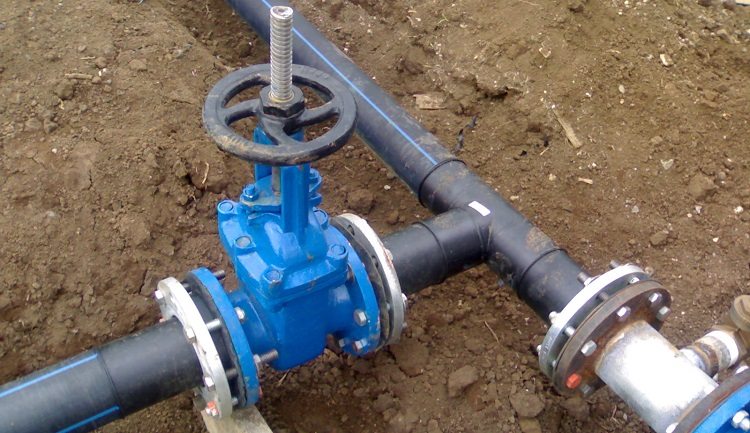

2 Клиновые задвижки производятся самых разных размеров и устанавливаются даже на трубы из полимеров

Несмотря на большое количество преимуществ, все же это оборудование не идеально. В некоторых случаях рекомендуется его не использовать или соблюдать при эксплуатации определенные правила. К его основным недостаткам и ограничениям на использование относят следующие:

  • большая строительная высота. В особенности это касается задвижек с выдвижным шпинделем. При открывании их нужно пространство высотой больше одного диаметра трубопровода;
  • длительность процедуры открывания/закрывания. Это делает систему менее оперативной, что в некоторых случаях усложняет работу с ней;
  • невозможность работы с веществами, содержащими крупные твердые включения;
  • низкий уровень износоустойчивости уплотнительных элементов в корпусе и затворе. Этот недостаток чреват дополнительными сложностями и затратами на ремонт. Несколько лучшими показателями в этом аспекте отличаются детали с выдвижным шпинделем, так как он не подвержен влиянию агрессивной среды;
  • маленький допустимый перепад давления в затворе. То есть, при большем перепаде возможны сбои в работе устройства;
  • относительно большие затраты времени, требующиеся для отвинчивания и завинчивания устройства.

Материалы и способы изготовления

Задвижки с выдвижным и невыдвижным шпинделем бывают разных видов в зависимости от их свойств и особенностей конструкции. Данное устройство может изготавливаться посредством литья или сварки. Первый метод характерен для изделий из стали и титановых сплавов.

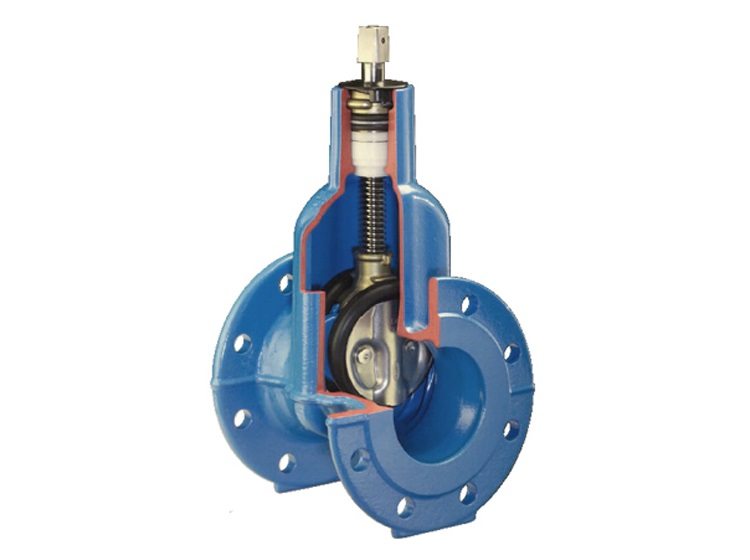

3 Корпус задвижки может быть изготовлен при помощи технологии литья — для этого применяют специальные сплавы металлов

Технология производств не сложна:

Сначала стальные листы подают на конвейер, предварительно проверив их на наличие ржавчины либо окалины и удалив при надобности данные недостатки.

Затем их штампуют. Делается это на специальном станке, который совершает пластическую деформацию материала, зажимая лист между верхней и нижней поверхностью формовочного устройства. Получившиеся заготовки задвижек клиновых с выдвижным и невыдвижным шпинделем сваривают, тщательно проваривая все участки. Швы проверяются на крепость и износоустойчивость.

Литье также весьма распространено. Данный способ применяется относительно деталей из чугуна, алюминиевых сплавов, а также для стали. Однако детали, изготовленные таким способом, отличаются несколько худшими показателями в плане прочности и долговечности. Штампосварные задвижки с выдвижным и невыдвижным шпинделем изготавливаются из более прочного сырья и по своей конструкции более прочны.

Важной деталью являются еще и уплотнительные элементы. Их производят разных видов:

  • с кольцами (латунными или из фторопласта);
  • без колец;
  • с защитной антикоррозионной наплавкой;
  • с резиной, которой может быть покрыт клин (если задвижка клиновая).

Клиновая задвижка: классификация

Специфика латунных клиновых задвижек с выдвижным либо же невыдвижным шпинделем состоит в наличии клина – приспособления, которое выполняет функцию затвора, входя в позиции «закрыто» плотно между двумя седлами, расположенными по отношению друг к другу под углом.

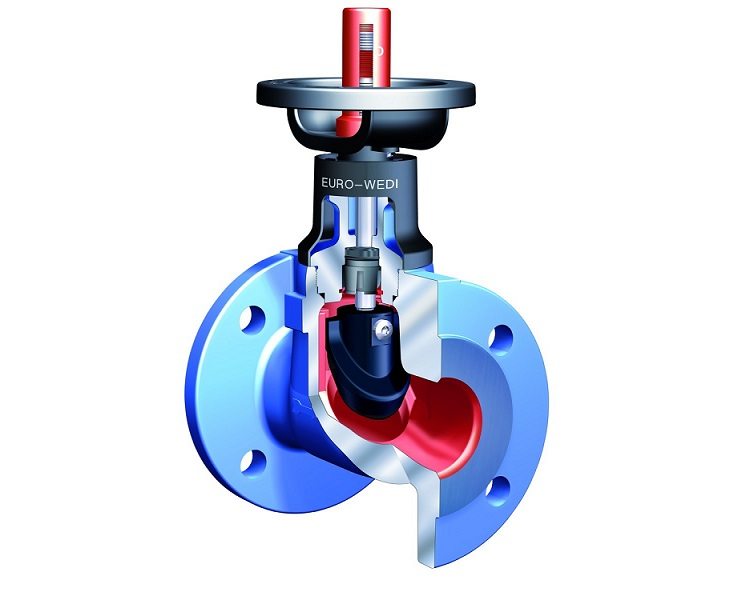

4 От вида клина в задвижке зависит герметичность устройства и простота работы с ним


В зависимости от вида клина они классифицируются на виды.

5


Жесткий клин. Такое устройство обеспечит надежную герметизацию затвора. Однако есть определенные недостатки: первое — в случае неполадок (заклинивание) будет трудно справиться с такой проблемой, и понадобится внушительная физическая сила; второе – для достижения эффекта герметичности, нужно очень точно рассчитать размеры и угол между седлами; третье – задвижку (с выдвижным и невыдвижным шпинделем) будет трудно или даже невозможно открыть в случае, если произошел существенный перепад температуры рабочего вещества, а также если оборудование повреждено коррозией или изношено.

Двухдисковый клин. Это более совершенное изделие. Хотя данный тип отличается более сложной конструкцией, чем предыдущий, однако это с лихвой окупается его преимуществами. Во-первых, использование таких задвижек с выдвижным и невыдвижным шпинделем уменьшает вероятность заклинивания. Во-вторых, требуется меньше усилий при работе с ними. Кроме того, в устройствах такого вида проще достигается герметичность затвора, потому что диски сами подстраиваются под угол между седлами. Это делает мелкие погрешности в расчетах несущественными.

Упругий клин. Он сочетает в себе все преимущества двух предыдущих устройств клиновых задвижек. В случае использования данного вида запорного оборудования в конструкциях с выдвижным и невыдвижным шпинделем не нужна точная подгонка корпуса, как в ситуации с жестким аналогом, а конструкция его более простая, чем у двухдискового. По сути, данное приспособление – это тот же двухдисковый клин. Отличаются они только соединительным элементом – в данном случае он эластичный. Конечно, это снижает способность дисков саморегулироваться под корпус изделия, однако обеспечивает большую устойчивость к перепадам температурного режима.

Задвижки с выдвижными и невыдвижными шпинделями

При выборе арматурного оборудование обращайте внимание на расположение ходового узла , представляющего собой резьбовое соединение шпиндель-гайка. От типа этого соединения напрямую зависит сфера возможного применения устройства.

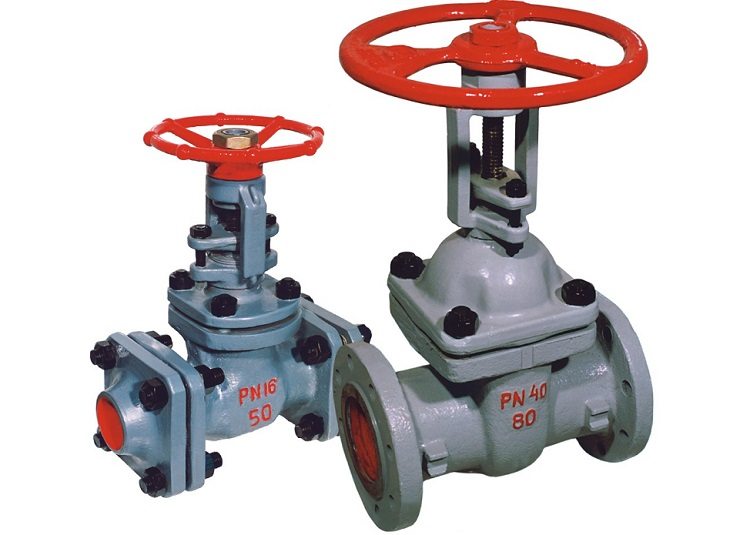

Задвижка с выдвижным шпинделем — наиболее надежный и долговечный вид подобного оборудования

Бывает этот элемент двух видов:

Выдвижной. Это тип устройств со шпинделем, расположенным вне корпуса задвижки, нижним концом он соединяется с затвором и в позиции «открыто» выдвигается на высоту одного затвора. Такие приспособления применяют в условиях повышенных требований к надежности оборудования. Они прекрасно подходят для таких целей, так как обеспечивают простой и быстрый доступ к ходовому узлу со шпинделем и предотвращают деструктивные процессы вследствие влияния рабочей среды.

Невыдвижной. Это конструкция со шпинделем, погруженным в рабочее вещество. Конечно, такое устройство выигрывает перед устройствами с выдвижным шпинделем с точки зрения компактности и строительной массы, однако значительно уступает по долговечности и износоустойчивости.

Клиновая задвижка – это один из самых популярных типов запорной арматуры, так как является надежной и простой в обслуживании и применении. Соединение ее с трубами, как правило, фланцевое – оно позволяет неоднократно производить монтаж и демонтаж участка трубопровода. А это важно для быстрого и своевременного ремонта в случае необходимости.





По материалам trubamaster
