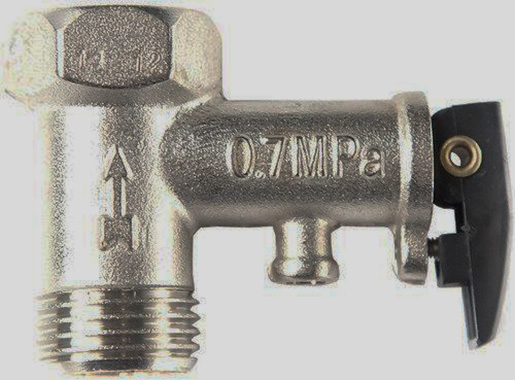

Зачем нужен предохранительный клапан для накопительного водонагревателя

Зачем нужен предохранительный клапан для накопительного водонагревателя

Решили установить бойлер? Его прибора не обойдешься: нужно предусмотреть все детали и элементы, которые понадобятся в процессе установки. Из этой статьи вы узнаете: зачем нужен клапан для накопительного водонагревателя, какую функцию несет, как его поставить.


Необходимость установки предохранительного клапана

Эта деталь защищает бойлер от избыточного давления. При нагреве вода расширяется, выходить ей некуда, поскольку бак представляет собой замкнутое пространство. На помощь приходит предохранитель, который сбрасывает излишки.

Вода будет искать выход в слабых местах корпуса: прокладках, соединениях, патрубках.

Представьте, что бойлер установлен без какого-либо препятствия между ним и водопроводом. Когда показатели в баке превысят норму, вода будет поступать в систему. В результате горячий поток может политься из кранов либо из бачка унитаза.

Вторая важная функция клапана — препятствие для обратного тока воды в магистраль. Чем это опасно? При пониженном давлении (например, ночью), вода из бака будет уходить в слив. При этом ТЭН продолжит свою работу без жидкости и сгорит. В худшем случаем может случиться пожар.


В некоторых моделях предусмотрена термозащита. Она отключает ТЭН при превышении номинальной температуры. Но если она не сработает, поломки не избежать.

Каким образом работает клапан

Рассмотрим подробнее:

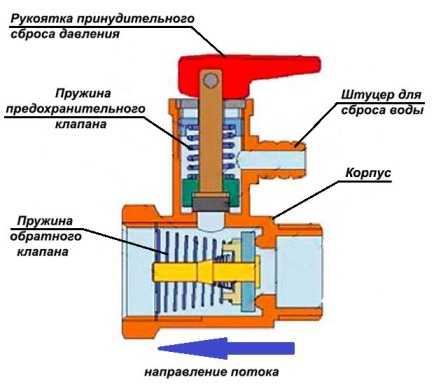

Деталь состоит из большого и малого цилиндра. В большом размещена заслонка в виде тарелки, он срабатывает под воздействием пружины. Малый размещается перпендикулярно, и его заслонка срабатывает в другую сторону. Также он оснащен сливным патрубком с рукояткой сброса.


Нужно слить воду из бака? Не проблема. Отключите прибор от сети и поверните ручку. Содержимое уйдет в канализацию.

Холодный поток поступает в систему, создавая напряжение на клапан. Последний открывается, запуская поток.

По мере наполнения емкости бойлера давление внутри возрастает, поэтому заслонка закрывается.

Во время нагрева показания в корпусе становятся еще выше. Как только оно превышает норму, срабатывает пружина большого цилиндра, излишки сливаются через дренажный патрубок.


Таков принцип работы. Некоторые «мастера» считают, что достаточно установить обратный клапан вместо предохранительного. Эта ошибка может привести к серьезной аварии.

Кипящая жидкость нагнетает давление в баке, которому нет выхода. Если случайно открыть в это время кран, часть воды стечет и давление резко снизится. Остатки воды вскипят мгновенно, пар заполнит бойлер, что приведет к взрыву.

Рекомендуем придерживаться инструкции установки водонагревателя. Это поможет избежать печальных последствий.

Вот основные функции предохранительного клапана:

  • Блокирует слив воды в канализацию.
  • Регулирует давление в системе.
  • Служит защитой от гидроударов.
  • Позволяет быстро слить содержимое при необходимости.

Разберемся, как самостоятельно установить деталь.

Монтаж клапана своими руками

Для начала нужно выбрать правильную модель. Если до этого у вас был установлен водонагреватель и вы решили выполнить замену, тогда просто возьмите старую деталь в магазин и купите аналогичную. Ко многим моделям «Аристон», «Электролюкс», «Термекс» клапаны идут в комплекте. Но если такового не оказалось, прислушайтесь к нашим рекомендациям.

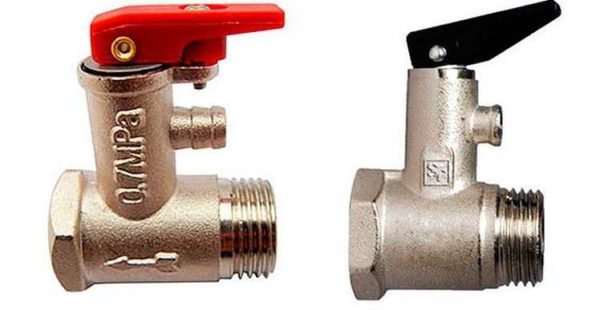

На фото ниже два элемента с рычагом принудительного слива. Чтобы привести его в действие, достаточно поднять рычаг. На модели слева флажок прикреплен винтом — это исключает возможность нечаянного слива. Также на корпусе видна стрелка, которая указывает направление потока. Цифры означают давление, на которое рассчитан элемент. На модели справа никаких обозначений нет, поэтому такой вариант лучше не выбирать.


Важно подбирать устройство в соответствии с давлением, на которое рассчитана техника. Показатели указаны в техпаспорте. Покупая клапан без обозначений, вы берете «кота в мешке».

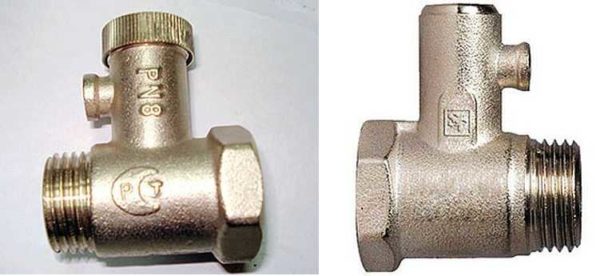

Ниже показаны элементы принудительного сброса. Обратите внимание на штуцер слева — продолговатый. На него проще надеть шланг с хомутом. Вариант справа: штуцер короткий, с расширением к концу. Шланг надеть получится, а вот хомут может не поместиться. Слева имеется крышка, которая позволяет прочистить отверстие от накипи и засора. Справа — самая дешевая китайская модель без обозначений и крышки. От такой лучше отказаться.

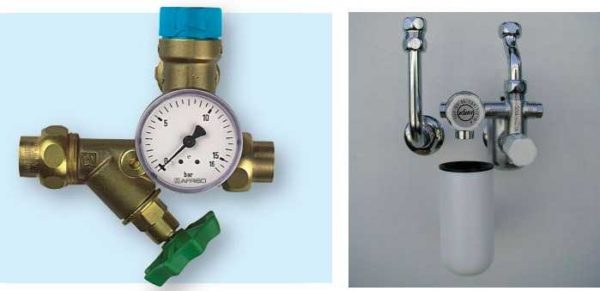

Данные варианты подходят приборам на 50-60 литров. Для объема от 200 литров выбирайте изделия, как на фото ниже. Они имеют манометр давления, кран и привлекательный дизайн.


Инструменты и материалы

Для установки вам понадобятся:

  • разводной ключ;
  • фум-лента;
  • пакля;
  • герметичная паста.

Этапы работы

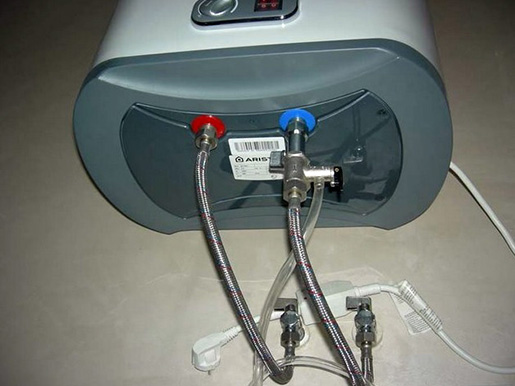

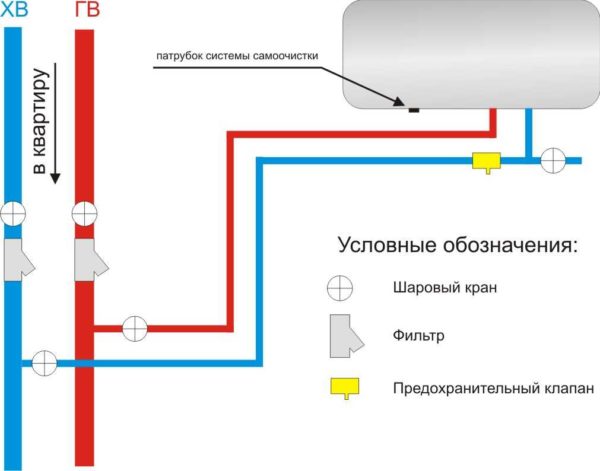

Обязательно отключите нагреватель от сети. Если была залита вода — слейте. Установка проводится на холодный трубопровод до запорного крана.

  • Покройте резьбу паклей или фум-лентой.
  • Подсоедините клапан к патрубку.
  • Крепко закрутите соединение, используя разводной ключ.

Важно! Если в системе происходят частые перепады давления, до клапана нужно установить понижающий редуктор.

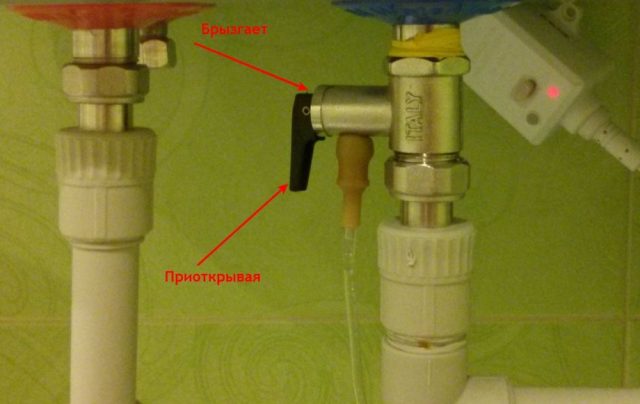

На носик детали подключается трубка, которая ведет в канализацию. Лучше, чтобы она была прозрачная: так вы сможете контролировать процесс.


Чтобы проверить работоспособность, достаточно проследить за работой техники. При нагреве вода должна капать в трубке.

Если этого не происходит, тогда:

  • Случился засор.
  • Устройство заклинило, либо оно неисправно.

Чего нельзя делать во время монтажа:

  • Ставить запорные краны между корпусом нагревателя и предохранителем.
  • Ставить предохранитель на расстоянии 2 метров от техники.

Так можно самостоятельно выполнить работу по установке. Монтаж обязательно нужно проводить при покупке накопительного бойлера.


Источник: сайт БЫТТЕХСЕРВИС (cosmo-frost.ru)
