Выбор запорной арматуры. Назначения, характеристики

Выбор запорной арматуры. Назначения, характеристики

Обязательным элементом сетей отопления, батарей и трубопроводов в доме и квартире является всевозможная запорная и регулирующая арматура, то есть различного рода краны для радиаторов отопления, вентили. Чтобы выбрать подходящее изделие и использовать его в конкретных условиях, нужно знать его особенности.

Предназначение. Характеристика

С помощью кранов и вентилей обеспечивается эффективная работа водопроводов и систем отопления . Система не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Функции

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему. Важной функцией вентилей является управление теплоотдачей батареи.

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского, чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:
  • отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
  • направлять весь носитель тепла через отопитель при отключенном байпасе;
  • управлять мощностью напора через радиатор для снижения или повышения температуры;
  • спускать воду, стравливать воздух;
  • осуществлять защиту системы от гидравлических ударов, поломок;
  • регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.
Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал. Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях.

Стандартные требования:
  • температура теплоносителя до 120°С;
  • должны выдерживать давление в 16–40 Бар;
  • высокая коррозионная стойкость;
  • стойкость к механическим нагрузкам.
Виды

У каждого подключения свои особенности: есть обычные и угловые краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления и водоснабжения. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

 В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:
  • краны шаровые;
  • вентили терморегулирующие ;
  • клапаны с термостатической головкой
В отопительных системах используются терморегуляторы ручные и клапаны с термостатической головкой, в системе водопровода используют шаровые краны. Если нет необходимости регулировать поток воды ,проходящий через радиатор из системы отопления и тем самым регулировать его теплоотдачу, то можно поставить на радиатор шаровый кран. Но краны имеют только два положения — закрыто/открыто. При попытке регулирования потоком с помощья шарового крана вы неизбежно столкнетесь с завоздушиванием системы отопления и преждевременным износом кранов и секций радиатора.

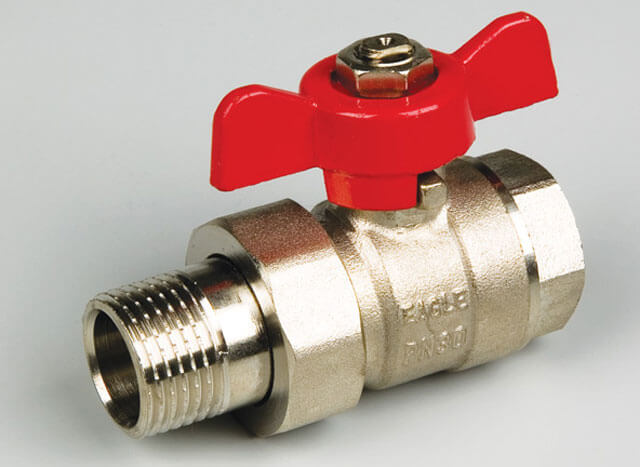

Шаровой кран



Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы.

Вентиль

Позволяет регулировать поток. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.


Есть такие их виды:

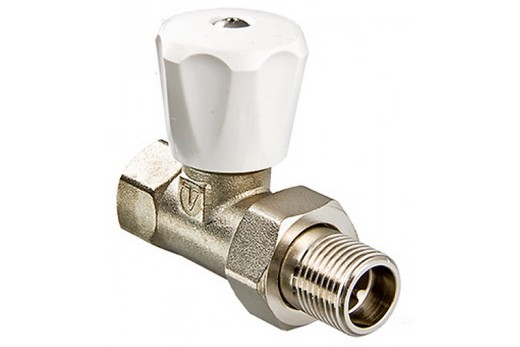

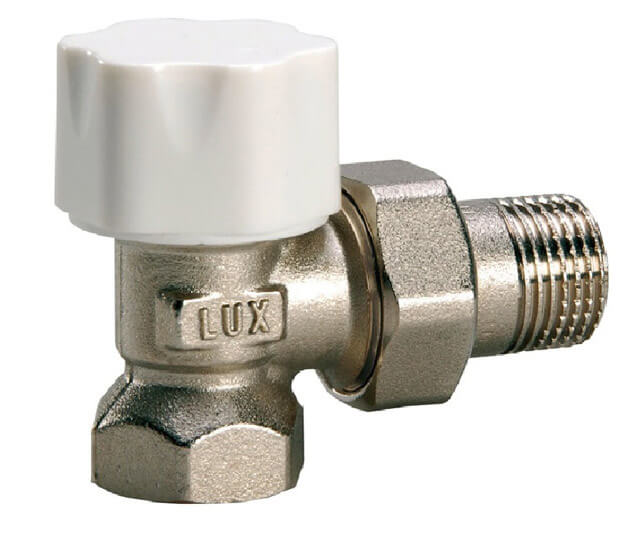

  • регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
  • оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
  • с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.
Выбрать подходящее Вам оборудование несложно. Достаточно знать несколько нюансов:
  • диаметр труб, к которым оно будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.
Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды. Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение.
