Вентиль шаровой устанавливается на водоснабжающих, газоснабжающих и отопительных трубопроводах. Устройство служит для полного или частичного перекрытия воды или газа в системе. Простота конструкции и надежность обуславливают широкое применение как на бытовых, так и на промышленных трубах. Как правильно подобрать вентиль и установить его, читайте далее.


Запорная арматура для трубопроводов различного назначения


Устройство шарового вентиля

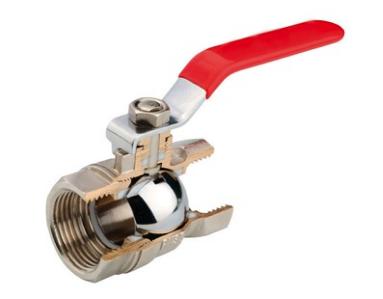

Запорный элемент шарового вентиля (4) приводится в движение рукояткой (11), которая может быть выполнена в виде маховика или рычага. Рукоять крепится к корпусу крана гайкой (9) и контрящим кольцом (10).

В закрытом положении шар-затвор плотно располагается в корпусе устройства. Дополнительную герметизацию придает прокладка (5), размещенная по периметру шара. Для фиксации затвора в одном положении используются шток, прикрепленный к корпусу вентиля резьбовым способом (3) и ходовая гайка (8).

Все элементы, соединяемые между собой, надежно герметизированы тефлоновыми прокладками (6,7).

Составляющие элементы конструкции вентиля
Составляющие элементы конструкции вентиля


Критерии выбора шарового вентиля

Вентили шаровые труб выбираются в зависимости от следующих параметров:

  • конструкции устройства;
  • пропускной способности;
  • материалу изготовления;
  • способу крепления;
  • фирмы производителя.

Виды вентилей в зависимости от конструкции

В зависимости от конструкции шаровой кран может быть:

  • прямоточным. Основная отличительная особенность – небольшое гидравлическое сопротивление. В большинстве случаев устанавливается для регулировки поступления жидкости в системы отопления;
Устройство для регулировки потока жидкости
Устройство для регулировки потока жидкости


  • проходным. Проходной вентиль для воды или газа устанавливается на ровный участок трубопровода и служит для полного перекрытия поступающего потока;
Устройство для пропуска жидкости в одном направлении
Устройство для пропуска жидкости в одном направлении


  • угловым. Угловой вентиль монтируется на сгиб трубопровода. Предназначение устройства – перекрытие входящего потока;
Устройство для установки на сгибе трубопровода
Устройство для установки на сгибе трубопровода


  • смесительным или трехходовыми. Устанавливается на системы при необходимости смешивания двух потоков поступающей жидкости.
Устройство для смешивания потоков
Устройство для смешивания потоков



Выбирать конструкцию шарового вентиля необходимо в зависимости от выполняемой функции и особенностей трубопровода.

Выбор пропускной способности

В зависимости от пропускной способности шаровые вентили подразделяются на:

  • полнопроходные, способные пропускать 90% – 100% поступающей жидкости (газа);
  • стандартные, которые пропускают 70% – 80% жидкости;
  • неполнопроходные (40% – 50%). Устройства устанавливаются при необходимости сокращения поступающего потока.

Подбор материала

Вентили шаровые могут изготавливаться:

  • из латуни. Прочный материал, выдерживающий большое давление и температуру, а также практически не подверженный отложению коррозии. Кроме этого латунные вентили отличаются небольшим весом и эстетичностью;
Латунный шаровой вентиль
Латунный шаровой вентиль


  • из бронзы. Материал также является прочным, но в отличие от латуни более дорогостоящим;
Бронзовый шаровой вентиль для трубопроводов
Бронзовый шаровой вентиль для трубопроводов


  • из пластика. Устройства монтируются исключительно на пластиковые трубопроводы. Для остальных видов систем не подходят;
Вентиль для трубопроводов и пластика
Вентиль для трубопроводов и пластика


  • из нержавеющей стали. Отличные характеристики устройства обуславливают его применение в промышленных трубопроводах.
Устройство из нержавеющей стали
Устройство из нержавеющей стали



Для стандартных домовых систем более всего подходят латунные вентили, которые можно установить на трубопровод, изготовленный из любого материала.

Выбор способа крепления

По способу крепления шаровые вентиля подразделяются на следующие виды:

  • резьбовые (муфтовые). Муфтовый вентиль чаще всего применяется в частных трубопроводах небольшого диаметра (до 65 мм), причем как для газа, так и для воды или отопления. Резьбовой кран отличается простотой монтажа. Для установки устройства, при условии что на трубах предварительно нарезана резьба, не требуется специального инструмента и навыков специалиста;
Устройство, закрепляющееся резьбовым методом
Устройство, закрепляющееся резьбовым методом


  • фланцевые. Вентиль, устанавливаемый при помощи специальных элементов (фланцев), преимущественно используется для монтажа на промышленные трубопроводы, диаметром от 50 мм. Фланцевый вентиль является более герметичным и долговечным;
Устройство, закрепляющееся специальными элементами
Устройство, закрепляющееся специальными элементами


  • приварные, устанавливаемые на металлические трубопроводы при помощи сварки. Крепление приварного вентиля является самым надежным, однако для монтажа устройства требуются определенные навыки. В большинстве случаев приварные вентили устанавливаются на промышленные газопроводы, где требуется высокая герметичность.
Устройство, для установки которого требуется сварка
Устройство, для установки которого требуется сварка


Выбор производителя

Надежность и долговечность шарового вентиля в первую очередь зависит от компании-производителя. Специалисты рекомендует приобретать запорную арматуру, произведенную следующими компаниями:

  • Valtec  – итальянско-российская компания, специализирующаяся на производстве инженерной сантехники для отопления и водоснабжения. Невысокая стоимость и отличное качество привлекают внимание потребителей;
  • Danfoss (Дания). Приварные вентили GBC отличаются высокой прочностью и могут быть использованы в различных системах, в том числе кондиционирования помещения;
  • Becool (Россия). Вентили серии BC – BV устойчивы к агрессивным средам, имеют высокий уровень герметичности и могут монтироваться на различные трубопроводы.

Монтаж вентиля своими руками

Если течет шаровый вентиль или устройство не удерживает поток воды (газа), то требуется его замена.

Установить новый вентиль можно следующим образом:

  1. перекрывается поток воды (газа) в трубопроводе;
Вентиля в положении «открыто» и «закрыто»
Вентиля в положении «открыто» и «закрыто»



Если замена вентиля производится на разводке труб в жилом помещении, то требуется перекрыть общедомовой стояк. Если требуется заменить устройство на стояке, то для перекрытия потока необходимо обратиться в управляющую компанию.

  1. демонтируется старое устройство. При снятии вентиля рекомендуется придерживать трубу, чтобы она не сгибалась;
Снятие старого вентиля
Снятие старого вентиля


  1. очищается резьба;
  2. производится герметизация мест соединения. Для уплотнения резьбы можно использовать ФУМ-ленту или льняную нить;
Уплотнение резьбы
Уплотнение резьбы


  1. накручивается новый вентиль. При фиксации резьбы важно следить за количеством оборотов. При слабой затяжке соединение не будет герметичным, а при сильном затягивании можно повредить резьбу. Оптимальным считается 4 – 5 полных оборотов;
  2. проверяется герметичность и работоспособность вентиля.
Зная простые правила выбора шарового крана и способ его установки на трубопровод, все работы можно сделать без помощи специалистов.
