Выбор и расчет диаметра трубы для водопровода

Выбор и расчет диаметра трубы для водопровода

В устройстве трубопровода важно правильно подобрать диаметры водопроводных труб. Потому что от этого будет зависеть объем подачи воды. Многие сталкиваются с тем, что при плохом напоре функционирование бытовой техники осложняется. Поэтому важно учитывать многие факторы, которые в совокупности влияют на общую работу системы.

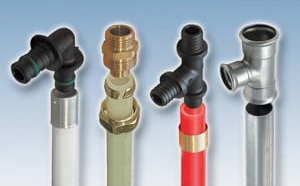

Виды водопроводных труб


Характеристики водопроводных труб

При монтаже водопроводных сетей важно знать основные характеристики трубных изделий. Большое значение имеют материалы изготовления и диаметры водопроводных труб.

Материал изготовления

Чтобы определиться, из какого лучше материала выбрать трубы, нужно знать специфику их использования. Трубы для водопровода производят из полипропилена и металла (сталь, чугун, медь).

Наружные и внутренние диаметры пластиковых труб для водопровода имеют разницу, отличную от тех же параметров труб металлических. Это очень важно учитывать при расчетах.

Данная разница является показателем толщины и прочности стенок труб. А это напрямую влияет на период эксплуатации.

Преимущества стальных труб – прочность и надежность. К их недостаткам относят подверженность коррозии, большой вес, образование налета на стенках.

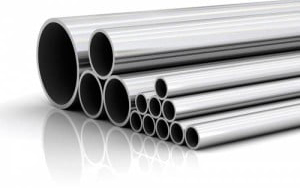

Стальные трубы разного диаметра


Пластиковый аналог имеет больше преимуществ, благодаря которым его чаще выбирают:

  • небольшой вес;
  • не подвергается коррозии;
  • прост и удобен монтаж;
  • пластичен;
  • относительно недорогой.

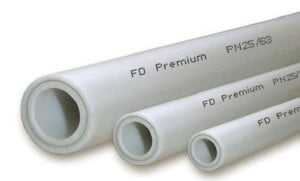

Полипропиленовая труба (PN25) для водопровода


Однако и здесь есть недостаток. При перепаде температур подвергается линейному расширению. Металлопластиковый трубопровод решает эту проблему. К тому же, он прочный и надежный.

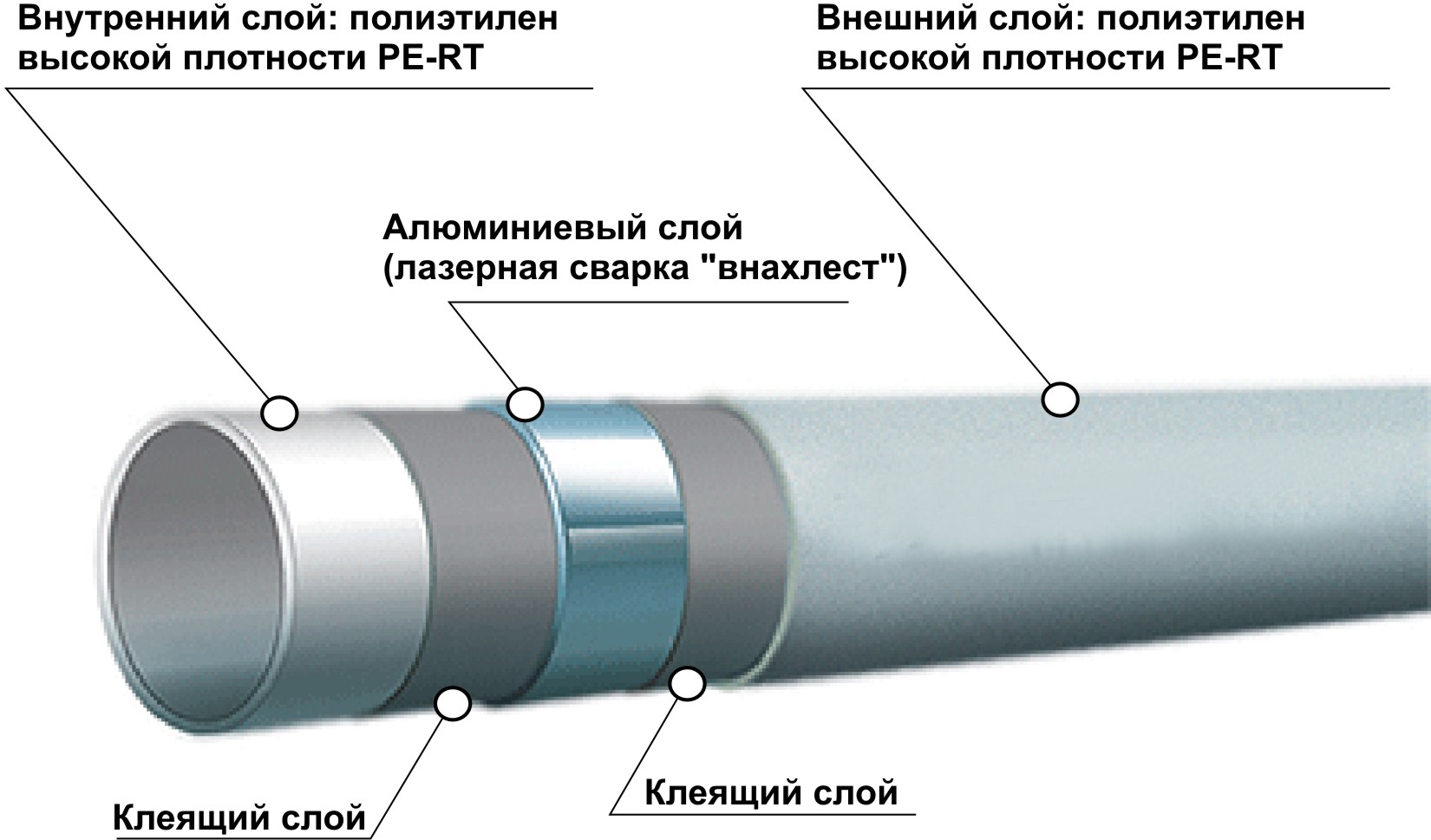

Конструкция металлопластиковой трубы

Поэтому очень важно знать все вышеперечисленные характеристики.

Длина водопровода

Показатель средней скорости потока – 0,02 км/с. Учитывая этот показатель и длину водопроводных коммуникаций можно подобрать диаметр труб:

  • при длине менее 10 м – 20 мм;
  • при длине меньше 30 м –  25 мм;
  • при длине большей 30 м – 32 мм.

Для стояка диаметр должен быть не менее 20-25 мм. Для водопроводной трубы – 10-15 мм.

Диаметр как основной параметр водопроводной системы

Главной характеристикой водопроводных труб является их размер, который и есть их диаметром.

Измеряют как наружный и внутренний показатель. Необходимо знать толщину стенок, так как с помощью этого параметра высчитывается внутренний размер.

Важно помнить, что от правильного выбора диаметра будет зависеть пропускная способность водоснабжения и качество подачи питьевой воды населению.

Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером. Если его неправильно подобрать, могут выйти из строя сантехнические устройства.

Таблицы диаметров

При монтаже трубопровода из разнородных материалов, следует учитывать некоторые особенности.

Например, на изделиях из стали и чугуна указывается наружный диаметр и толщина стенки водопроводной трубы в мм.

Если нужно соединить трубы из стали и пластика, применяются специальные фитинги. Они оснащены с одного края металлической резьбой.

  • Таблица диаметров стальных водопроводных труб

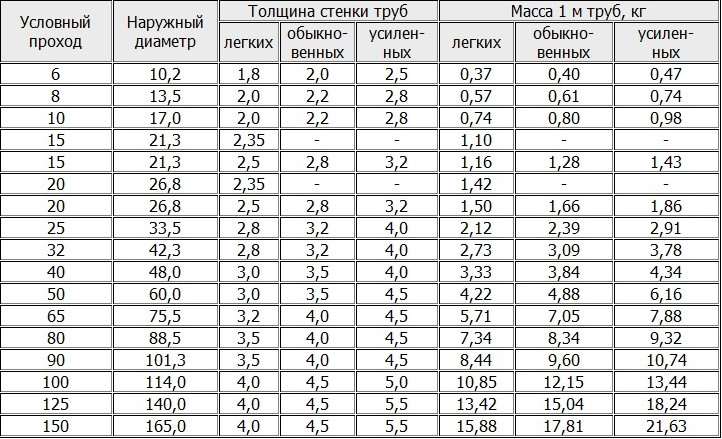

Стальные трубы диаметры ГОСТ 854362989

  • Таблица размеров для медных материалов

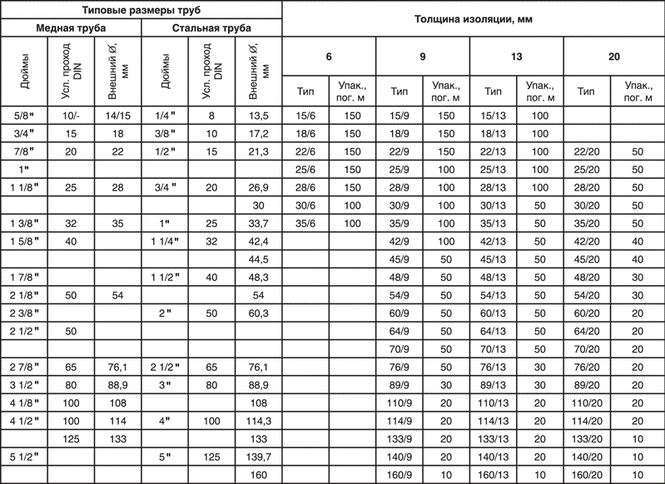

Типовые размеры медных и стальных труб в дюймах и мм

Особенностью маркировки изделий из меди, является указание наружного размера в дюймах. Поэтому необходимо знать, что 1» (дюйм) = 25,4 мм.

  • Таблица диаметров пластиковых труб для водопровода

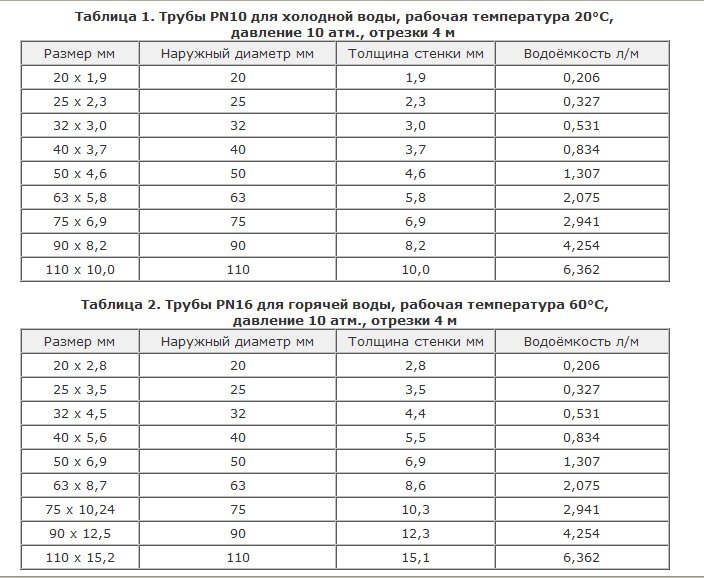

Диаметры труб (PN10, PN16) для холодного и горячего водоснабжения


На пластиковых трубах встречается обозначение наружного размера в дюймах и миллиметрах. Это зависит от производителя.

Как рассчитать диаметр трубы водопровода

Подберите диаметр по готовым таблицам, в них указаны усредненные данные.

При этом важно учитывать, если  водопровод длинный, на нем встречается много поворотов и стыков. В этом случае выбирайте больший диаметр.

Также можно воспользоваться специальными формулами, которые помогут как можно точнее рассчитать диаметр трубы водопровода.

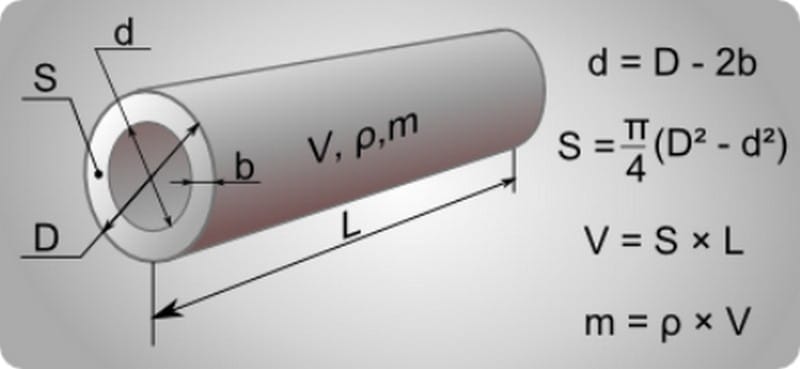

Расчет диаметра водопроводной трубы

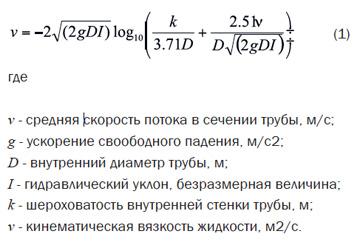

Расчет пропускной способности



В случае, если самостоятельно не получается рассчитать, можно обратиться к специалистам в этой области. Они помогут сделать это правильно. Точный выбор диаметра – процедура, которая требует внимания и серьезного подхода.
