Выбор арматуры для системы отопления

Выбор арматуры для системы отопления

Монтаж оборудования системы отопления выполняется при помощи специализированной арматуры, позволяющей реализовать проектную схему обвязки. Все виды арматуры имеют свои особенности применения. Мы расскажем обо всех существующих типах трубопроводной арматуры и о том, как выбрать лучшую арматуру для обвязки отопительной системы.



Виды трубопроводной арматуры

Любое строительство начинается с проекта. Не является исключением строительство системы отопления. Разработка проектной схемы выступает ключевым моментом процесса проектирования. Именно на данном этапе, необходимо выбирать оптимальную арматуру для обвязки. Условием правильного выбора является предварительный расчет степени влияния арматуры обвязки на оборудование отопления, оптимальной загрузки системы, возможностей по регулировке ее работы. Существующую арматуру для обвязки систем отопления оптимально разделить на следующие виды:

  • Запорно-регулирующая;

  • Регулирующая;

  • Предохранительная (защитная);

  • Контрольная.

Запорно-регулирующая арматура

Арматура данного вида предназначена для частичного или полного перекрытия подачи теплоносителя от отопительного котла к радиаторам отопления. Возможно только ручное управление запорно-регулирующей арматурой. Примером запорно-регулирующей арматуры являются шаровые краны, вентили, задвижки.

Шаровые краны полностью перекрывают поток теплоносителя за минимальное время. Краны подразделяются на два типа: полнопроходные и неполнопроходные. Неполнопроходные краны имеют внутренний диаметр меньше диаметра трубы, внутренний диаметр полнопроходных кранов идентичен диаметру трубы. Краны первого типа более эффективны, поскольку минимизируют падение давления в клапане. Шаровые краны должны использоваться исключительно в двух крайних положениях – открытом или закрытом. С помощью шарового крана нельзя регулировать поток жидкости путем частичного открытия, поскольку при этом создается избыточное давление на корпус, что приведет к его деформации. При правильном пользовании краном практически исключены протечки из-за износа уплотнения.

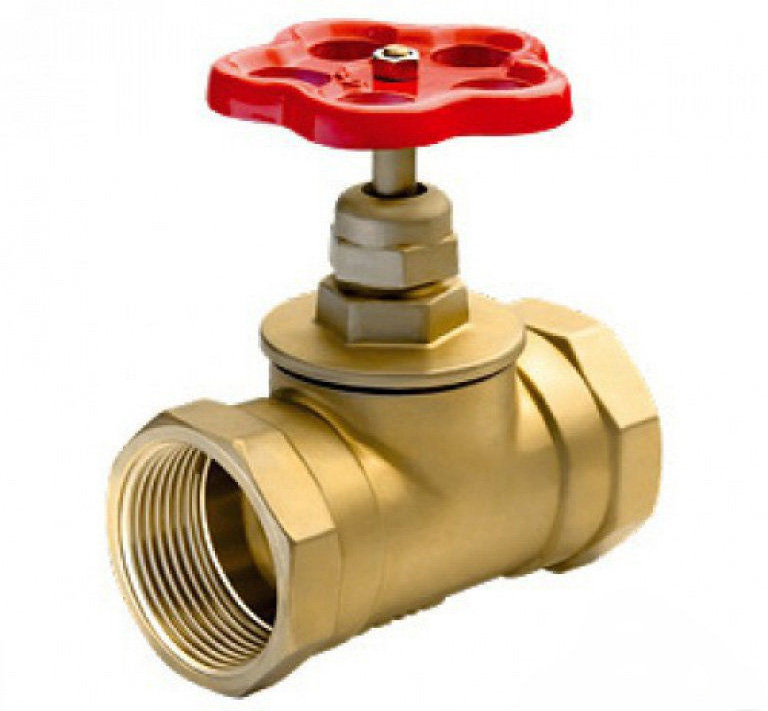

Многие спрашивают, чем отличаются вентили и задвижки. Мы не будем вдаваться в технические подробности и ответим кратко. Главное отличие между вентилями и задвижками состоит в следующем: задвижка устанавливается только в закрытом или открытом положении, а вентиль позволяет регулировать поток теплоносителя, подобно обычному крану.



Регулирующая арматура

Регулирующие устройства предназначены для уменьшения или увеличения количества теплоносителя, проходящего по трубопроводу. Процесс регулирования выполняется в ручном или автоматическом режиме. К данному типу приборов относятся балансировочные вентили, регуляторы давления, терморегулирующие клапаны, термостаты. Балансировочные вентили обычно устанавливаются на обратной линии трубопровода. Они позволяют довольно точно регулировать поток теплоносителя. В автоматическом режиме вентиль может использоваться совместно с регулятором давления, при этом устройства соединяются специальной капиллярной трубкой. Такое решение позволяет поддерживать постоянную разность давлений в прямой и обратной линиях трубопровода системы отопления. Терморегулирующие клапаны помогают регулировать температуру теплоносителя. Автоматические термостаты используются в качестве арматуры для обвязки радиаторов отопления. Они устанавливаются возле радиатора на прямой линии трубопровода. Применение подобных устройств позволяет автоматически поддерживать заданный температурный режим.



Предохранительная арматура

Назначение предохранительной арматуры заключается в защите оборудования отопления и участков трубопровода от возникновения аварийных ситуаций. Мы можем отнести к данному виду обратные, перепускные, предохранительные клапаны, редукторы давления, воздухоотводчики.

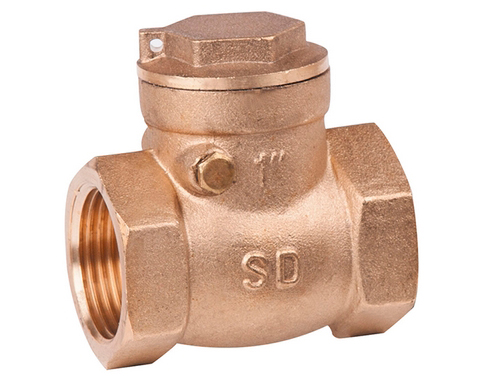

Обратные клапаны предотвращают возможность обратного хода теплоносителя. Перепускные клапаны предназначены для выравнивания давления в отопительной системе. Они устанавливаются на «байпасе» между прямой и обратной линиями трубопровода. Применение предохранительных клапанов позволяет защитить систему от превышения установленного показателя давления. Редуктор давления монтируется на входе системы отопления. Он позволяет корректировать входное давление при превышении заданных показателей. При помощи воздухоотводчиков выполняется удаление воздуха из отопительной системы. Воздухоотводчики ручного типа устанавливаются на радиаторах отопления. Автоматические отводчики воздуха монтируются на трубопроводе в местах наиболее вероятного скопления воздуха, как правило, на максимальной высоте.

Специалисты рекомендуют обязательно устанавливать «группу безопасности» отопительной системы. Типовой состав «группы безопасности» включает манометр, предохранительный клапан, воздухоотводчик. Комбинация устройств защищает котел отопления от аварийной ситуации при превышении системного давления, а также от образования воздушных пробок.



Контрольная арматура

Контрольная арматура предназначена для визуального наблюдения параметров системы отопления. К данной категории оборудования относят указатели уровня, датчики температуры, датчики давления (манометры). Контрольная арматура находит применение для обвязки отопительных котлов, расширительных баков, радиаторов отопления.

Распределительные шкафы

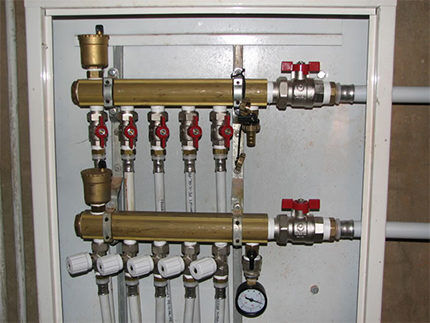

Необходимость применения отдельных шкафов для монтажа оборудования возникла в результате широкого распространения коллекторов отопления. Коллектор является оптимальным решением для отопительной системы многокомнатного коттеджа. Коллекторное оборудование позволяет выполнить отдельное подключение каждого помещения к системе отопления. Коллекторный узел выполнен в виде отрезка трубы, подсоединенной к прямой линии трубопровода. От коллекторной трубы выполнены отводы, используемые для присоединения отопительных секций. Каждая секция может представлять отдельную комнату или же отдельный радиатор отопления. Коллекторный узел оборудуется устройствами запорной, регулировочной и защитной арматуры. Обязательно устанавливаются контрольные приборы и счетчики.

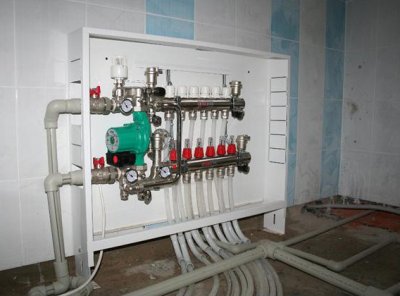

Разумеется, такой блок оборудования оптимально разместить в отдельном шкафу. Для предотвращения постороннего доступа, шкаф должен запираться. Распределительные шкафы, имеющиеся в продаже, полностью соответствуют предъявляемым к ним требованиям. Внутри шкафов достаточно места для размещения коллекторного узла, циркуляционного насоса, различных контрольно-измерительных приборов, запорно-регулирующей арматуры. Распределительные шкафы могут монтироваться на стену, встраиваться в специальную нишу, устанавливаться на пол. Защита от чужого проникновения обеспечивается запиранием на ключ. Шкафы существенно ускоряют и упрощают монтажные работы. Распределительные шкафы удобны для эксплуатации и профилактики оборудования системы отопления.


Общие рекомендации выбора арматуры

После рассмотрения существующих видов арматуры для обвязки систем отопления становится понятно, что можно по отдельности выбрать арматуру, предназначенную для обвязки отопительного котла, трубопровода, радиаторов отопления. Поэтому выполним разделение оборудования по данному признаку. Такое разделение весьма условно, поскольку не учитывает индивидуальных особенностей каждого отдельного проекта.

Арматура для обвязки котла отопления

Обязательно должна устанавливаться «группа безопасности», включающая в себя предохранительный клапан, воздухоотводчик, манометр. Необходима установка датчика температуры, терморегулирующего клапана. Дополнительно могут применяться обратный и перепускной клапаны.


Арматура для обвязки трубопровода

К данной группе необходимо отнести коллекторный узел, шаровые краны, вентили, задвижки. Кроме того на трубопроводе устанавливаются перепускные, предохранительные, обратные клапаны, редуктор давления.

Арматура для обвязки радиаторов отопления

Схема обвязки радиатора отопления обязательно включает ручной воздухоотводчик, автоматический термостат, сливное устройство, запорный кран.

Монтаж трубопроводной арматуры

Выбор арматуры для отопительной системы зависит от варианта реализуемой схемы отопления. Насчитывается три основных варианта. Первый вариант представляет собой однотрубную схему, в которой подача и отвод воды осуществляются по одной коллекторной трубе. Все радиаторы отопления подключаются последовательно. Второй вариант реализует двухтрубную схему. При таком варианте трубопровод разделен на отдельные линии подачи и отвода воды. Третьим решением является применение коллекторного узла, позволяющего выполнить радиальную разводку трубопровода по отдельным помещениям или к отдельным радиаторам отопления.

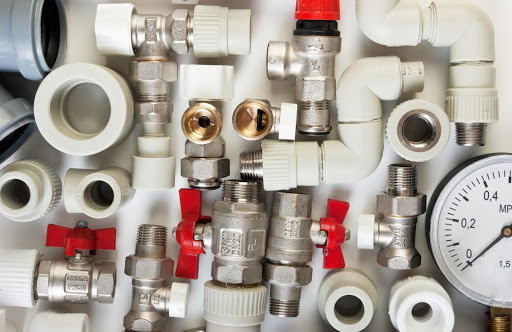

Монтаж трубопроводной арматуры производится при помощи фитингов. Необходимо использовать фитинги с разъемным резьбовым соединением, дающим возможность быстро заменить устройство для выполнения обслуживания или ремонта.
