Выбираем пресс-фитинги для металлопластиковых трубопроводов

Выбираем пресс-фитинги для металлопластиковых трубопроводов

Металлопластиковые трубы — универсальный материал с широкой сферой применений: для разводки систем отопления, теплого пола, холодного и горячего водоснабжения, холодоснабжения и даже газоснабжения. Трубопроводы из металлопластиковых труб объединяют в себе свойства металла (прочность, сохранение формы при изгибе, низкий коэффициент линейного расширения, непроницаемость для кислорода, долговечность при повышенных температурах) и пластика (коррозионная стойкость, легкость, отсутствие зарастания, низкая теплопроводность, поглощение шума), дополнительно характеризуются компактностью и легкостью монтажа.

Самый простой вариант соединения металлопластиковых труб - это обжимные (компрессионные) фитинги, которые можно монтировать без специального инструмента, но они могут потребовать дополнительного подтягивания при эксплуатации, поэтому применяются для открытого монтажа и профессионалами используются редко.

Для монтажа металлопластиковых трубопроводов чаще всего используются специальные пресс-фитинги, обеспечивающие прочное и надежное соединение, которые можно смело использовать и для скрытого монтажа.

Теперь давайте посмотрим, что это за деталь - пресс-фитинг?

 Существует несколько типов пресс-фитингов, однако вне зависимости от этого все они имеют практически одинаковое устройство и состоят из однотипных элементов. В состав любой детали входит:

  • Корпус. Это формообразующий элемент. От него зависит как будет выглядеть фитинг. Может быть выполнен в форме угла, тройника или муфты. Корпуса изготавливаются из латуни или меди.

  • Гильза. Основа фитинга. Выполняется обычно из нержавеющей стали. На поверхность гильзы устанавливаются колодки специального инструмента для обжима при установке элемента. Сжатая должным образом гильза не теряет приобретенную форму даже спустя годы эксплуатации.

  • Клипса. Представляет собой кольцо из эластичного материала. Соединяет гильзу и корпус, кроме того выступает в роли прокладки, защищающей соединение от возможного распространения гальванических токов.

Пресс-фитинги устанавливаются на трубе при помощи специального инструмента. Он называется пресс для обжима и может быть ручным или гидравлическим. Все модели обжимных фитингов устроены приблизительно одинаково. На этом фото (фото 1) представлены основные составляющие компоненты таких фитингов.

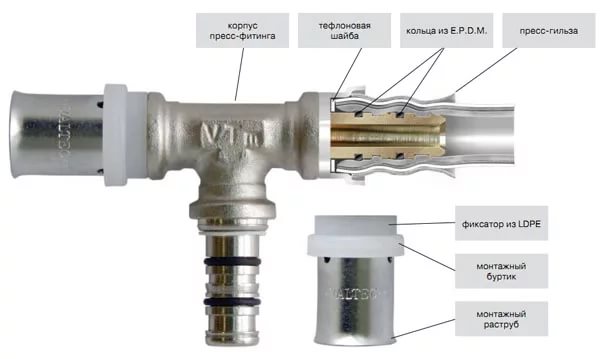

Фото 1.Фитинг обжимной - основные компоненты

Ассортимент пресс-фитингов очень широк, что позволяет создавать трубную разводку любой конфигурации. Так же использование комбинированных пресс-фитингов дает возможность подключаться не только к металлопластиковым, но и к стальным трубам обычной металлической и запорной арматуры. Для соединения деталей одинакового диаметра применяются муфты. Для элементов из различных материалов или разного размера используются переходники. Они могут быть различных типов. При этом на патрубок пресс-фитинга, на который будет устанавливаться труба из металла, нарезается резьба. Она может быть внешней или же внутренней. Качественно выполненная работа по монтажу с применением материалов от надежных производителей гарантирует вам долгие годы службы вашего смонтированное трубопровода.

Благодаря своим высоким эксплуатационным характеристикам и надежности соединения, пресс-фитинги для металлопластиковых труб используют для монтажа различных отопительных систем, например фото 2 и фото 3.

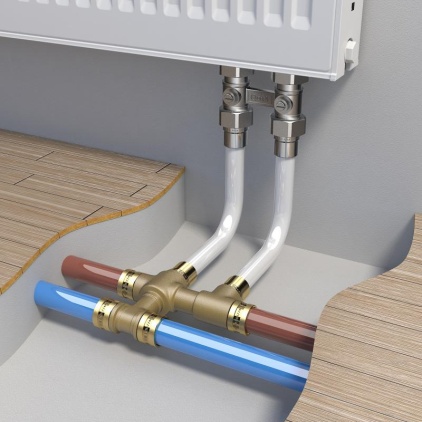

Фото 2. Скрытый монтаж трубопровода в бетонной стяжке.

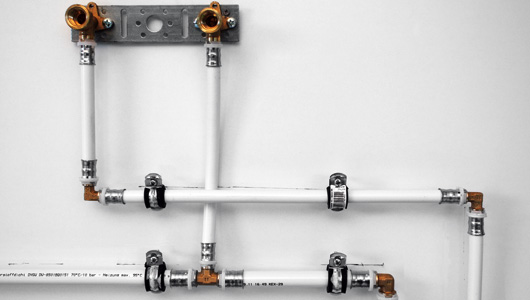

Фото 3. Настенный монтаж металлопластиковых труб.

Пресс-фитинги образуют неразъемное соединение которое имеет очень много преимуществ. Итак, преимущества неразъемного соединения с помощью пресс-фитингов:

  • Высокая прочность. На участках стыковки допустимое рабочее давление может достигать 10 атмосфер.

  • Длительный срок эксплуатации. В ходе которого характеристики узла не изменяются. Производитель обещает 50-летний срок службы детали при условии ее правильной установки.

  • Соединения не нуждаются в контроле и обслуживании. Благодаря этому они могут с успехом использоваться при прокладке скрытых трубопроводов. Допускается монтаж в полах и заливка бетоном.

  • Детали не реагируют на возникающее при изменениях температуры жидкости линейное расширение труб. Это дает возможность устанавливать их в системах отопления и подачи горячей воды.

  • Монтаж пресс-фитингов проходит очень быстро и легко. Для его осуществления не понадобятся специфические навыки и знания, что делает его доступным даже для новичка. Из специальных инструментов понадобятся только обжимные пресс клещи. Для бытового применения ручные, а для профессионалов электрические или гидравлические — гарантирующие необходимую силу сжатия фитинга при больших объемах работ.

  • Использование деталей снижает расход труб и количество необходимой арматуры, что в конечном итоге существенно удешевляет прокладку трубопровода.

Секреты грамотного монтажа. Сам себе монтажник.

Фитинги выбраны, осталось правильно смонтировать. Установка деталей проходит достаточно быстро и не так сложно. Но для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Выбираем пресс клещи.

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. Соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент. При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Выпускаются модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже есть современные вариации инструмента. Они имеют особую маркировку:

  • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.

  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

  • APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Выбираем соединители (пресс-фитинги).

От качества деталей во многом зависит надежность соединения. При покупке пресс-фитингов мы советуем обращать внимание на следующие моменты:

  • Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.

  • Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.

  • Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, а значит есть вероятность что такой фитинг не выдержит заявленное давление и не сможет обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода!

Выполняем монтаж. Жмем на всю!

Работу начинаем с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом. В последствии чего можно зачистить поверхность наждачной шкуркой. Внизу на фото 4 и 5 приводим пример того, как могут выглядеть эти инструменты.

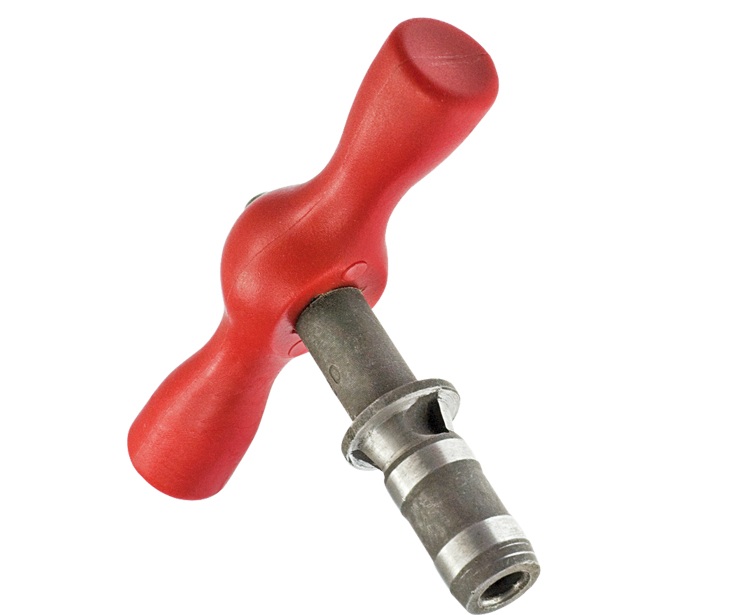

Фото 4. Фаскосниматель-калибратор

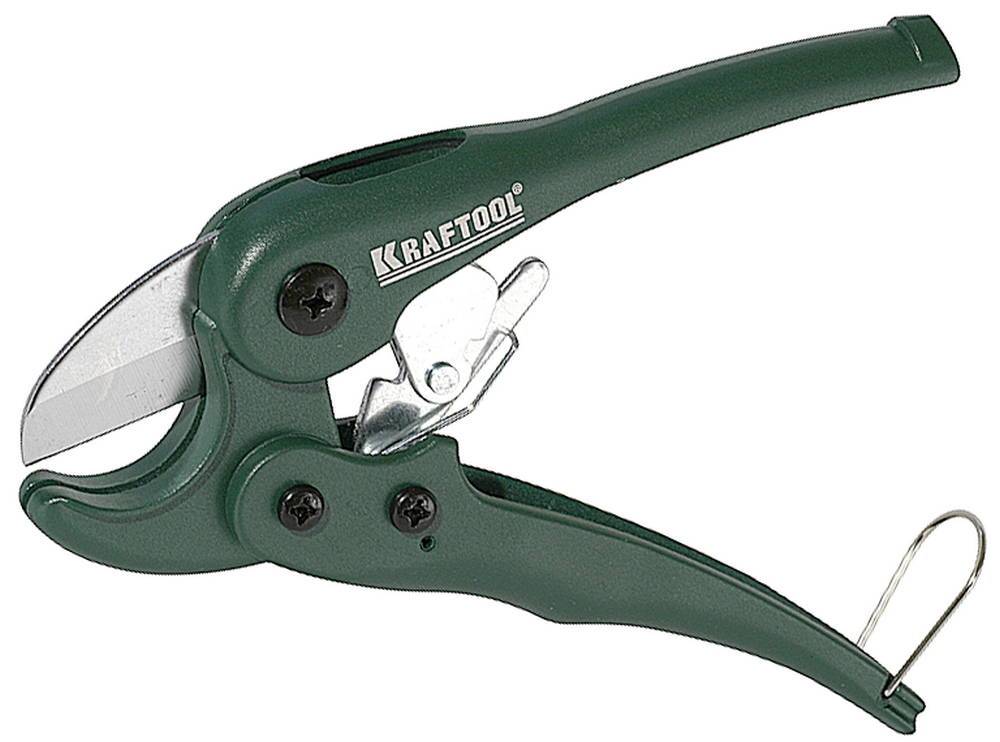

Фото 5.Труборез

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс-фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, Пресс-фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс- фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками. никаких повторных операций быть не должно. Это ведет к порче соединения.

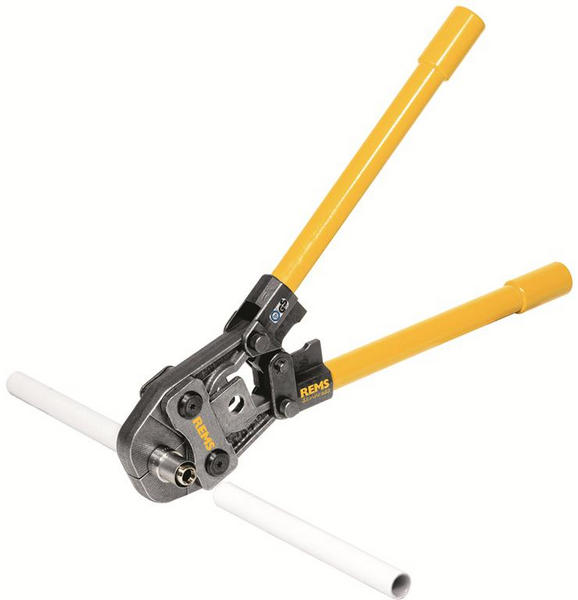

Фото 6. Пресс клещи

В заключении статьи приведем вам пример работы по обжиму пресс-фитингов поэтапно. На фото 7 показаны основные этапы работы с пресс-фитингами.

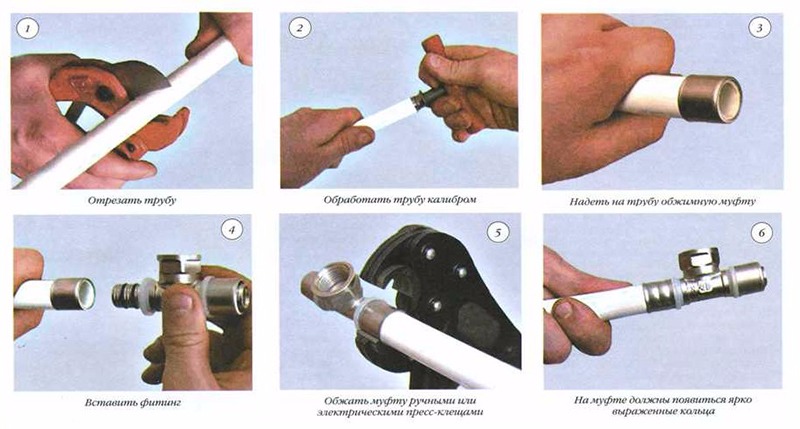

Фото 7. Этапы монтажа.


Источник: energy-rus.ru
