Все про пресс-фитинги для металлопластиковых труб: технические нюансы + монтажные правила

Все про пресс-фитинги для металлопластиковых труб технические нюансы + монтажные правила

Металлические трубы постепенно уходят в прошлое. Им на смену приходят различные материалы, одним из самых популярных по праву считается металлопластик.


Благодаря удачному сочетанию множества достоинств такие детали могут использоваться для обустройства самых разных коммуникационных систем. Они с успехом применяются в производственных системах в качестве магистралей, предназначенных для транспортировки различных химических продуктов. А так же и в бытовых, где используются как трубопроводы систем отопления и для подведения горячей воды. Для монтажа чаще всего используются специальные пресс фитинги для металлопластиковых труб, обеспечивающие прочное и надежное соединение.

Что это за деталь — пресс-фитинг?

Существует несколько типов пресс фитингов, однако вне зависимости от этого все они имеют практически одинаковое устройство и состоят из однотипных элементов. В состав любой детали входит:

  • Корпус. Это формообразующий элемент. От него зависит тип устройства. Может быть выполнен в форме угла, тройника или муфты. Корпуса изготавливаются из латуни или меди.
  • Гильза. Основа фитинга. Выполняется обычно из нержавеющей стали. На поверхность гильзы устанавливаются колодки специального инструмента для обжима при установке элемента. Сжатая должным образом гильза не теряет приобретенную форму даже спустя годы эксплуатации.
  • Клипса. Представляет собой кольцо из эластичного материала. Соединяет гильзу и корпус, кроме того выступает в роли прокладки, защищающей соединение от возможного распространения гальванических токов.

Пресс фитинги устанавливаются на трубе при помощи специального инструмента. Он называется пресс для обжима и может быть ручным или гидравлическим.

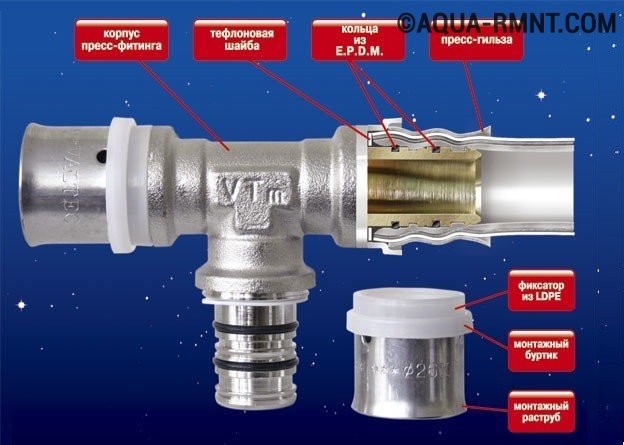

Все модели пресс фитингов устроены приблизительно одинаково. Схематично их устройство представлено на рисунке

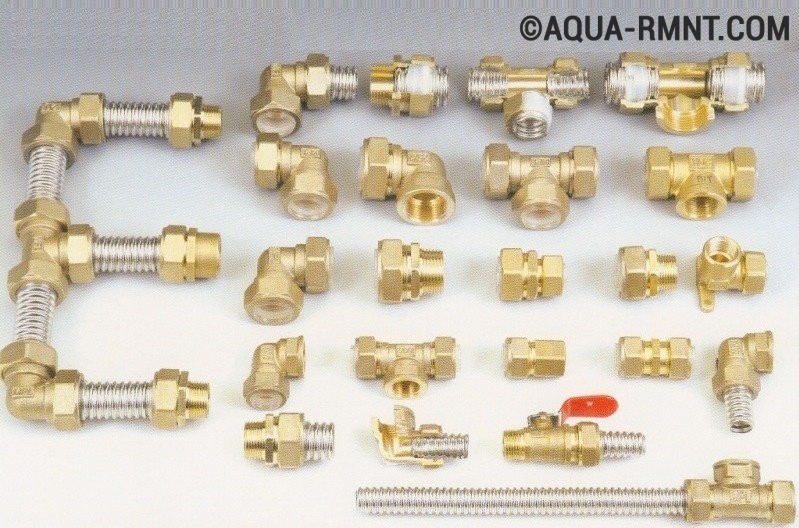

Ассортимент данных деталей очень широк, что позволяет создавать разводку любой конфигурации. Для монтажа линейного трубопровода используются переходники и соединительные муфты. Для разветвлений и поворотов применяются различные отводы, уголки, тройники и крестовины. Так же использование комбинированных пресс фитингов дает возможность подключаться не только к металлопластиковым, но и стальным трубам обычной металлической и запорной арматуры.

Для соединения  деталей одинакового диаметра применяются муфты. Для элементов из различных материалов или разного размера используются переходники. Они могут быть различных типов. При этом на патрубок пресс фитинга, на который будет устанавливаться труба из металла, нарезается резьба. Она может быть внешней или же внутренней. Кроме того унификация фитингов позволяет подключать металлопластиковые трубы к медным трубопроводам.

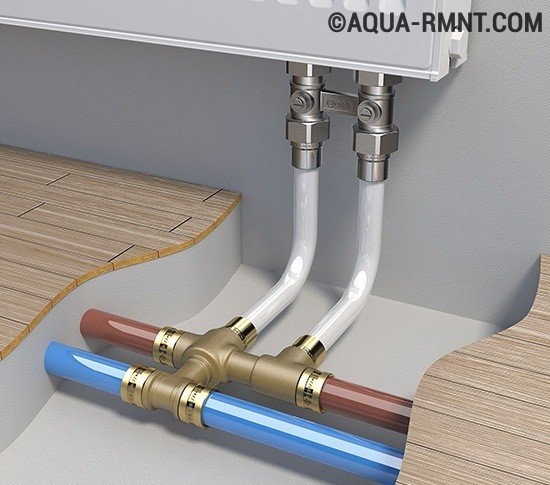

Благодаря своим высоким эксплуатационным характеристикам пресс фитинги для металлопластиковых труб образуют надежные соединения, которые используются для монтажа отопительных систем


При монтаже различных систем с трубопроводом нужны специальные инструменты. В работе с металлопластиковыми трубами становятся практически незаменимыми специальные пресс-клещи.

Преимущества неразъемного соединения

Грамотный монтаж пресс фитингов дает качественные неразъемные соединения. Их основными достоинствами можно считать:
  • Высокую прочность. На участках стыковки допустимое рабочее давление может достигать 10 атмосфер.
  • Длительный срок эксплуатации, в ходе которого характеристики узла не изменяются. Производитель обещает 50-летний срок службы детали при условии ее правильной установки.
  • Соединения не нуждаются в контроле и обслуживании. Благодаря этому они могут с успехом использоваться при прокладке скрытых трубопроводов. Хорошо себя зарекомендовали при заливке бетоном.
  • Детали не реагируют на возникающее при изменениях температуры жидкости линейное расширение труб. Это дает возможность устанавливать их в системах отопления и подачи горячей воды.
  • Монтаж пресс фитингов проходит очень быстро и легко. Для его осуществления не понадобятся специфические навыки и знания, что делает его доступным даже для новичка. Из специальных инструментов понадобятся только обжимные пресс клещи.
  • Использование деталей снижает расход труб и количество необходимой арматуры, что в конечном итоге существенно удешевляет прокладку трубопровода.

Длительный срок службы пресс фитингов сопоставим со временем эксплуатации трубопроводов. Это обусловлено высокой антикоррозийной устойчивостью и отличными эксплуатационными характеристиками деталей. Область применения элементов достаточно широка. Они используются: в системах подачи горячей воды; в трубопроводах, проводящих холодную воду; в отопительных системах, где под высоким давлением циркулирует горячий теплоноситель.

Широкий ассортимент пресс фитингов позволяет выполнять трубопроводы самых разных конфигураций и надежно соединять трубы из различных материалов В инженерных системах используются не только металлопластиковые, но и стальные трубы.


Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

  • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

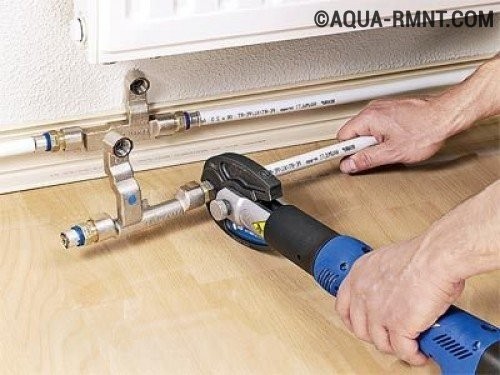

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования


На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения. При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

  • Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
  • Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
  • Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке


Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.


Источник: aqua-rmnt.com
