Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Сепаратор поможет освободится системе отопления от воздуха, а также от шлама, сделает ее работу более стабильной. Пузырьки воздуха в теплоносителе мешают работе насоса, создают шум, могут образовывать воздушные пробки и полностью нарушить работу отопления. Мельчайшие частицы шлама, менее 0,5 мм, которые не улавливаются фильтром-грязевиком, также пользы не прибавляют. Удалить одно и второе поможет сепаратор.

Как поступает воздух в отопление, откуда берется

Воздух всегда присутствует в теплоносителе в растворенном состоянии. Мало того, кислород постоянно проникает в теплоноситель сквозь стенки труб и другого оборудования. Если через металл ему пройти трудно, то через пластики, без специального покрытия кислородного барьера, — легко. Даже обезводушенная система может хорошо подпитываться именно кислородом, который создает коррозийные процессы всего и вся, а не только газовые пробки.

Есть и второстепенные причины появления большого количества воздуха внутри системы отопления.

  • Подпорченный расширительный бак с успехом может снабжать теплоноситель воздухом.
  • При заполнении, подпитках системы теплоносителем  насос или снабжающая система могут привнести часть воздуха вместо жидкости.
  • При первоначальной заливке систем, в силу ее конструктивных особенностей, образовываются значительные воздушные мешки, которые постепенно разносятся по системе.

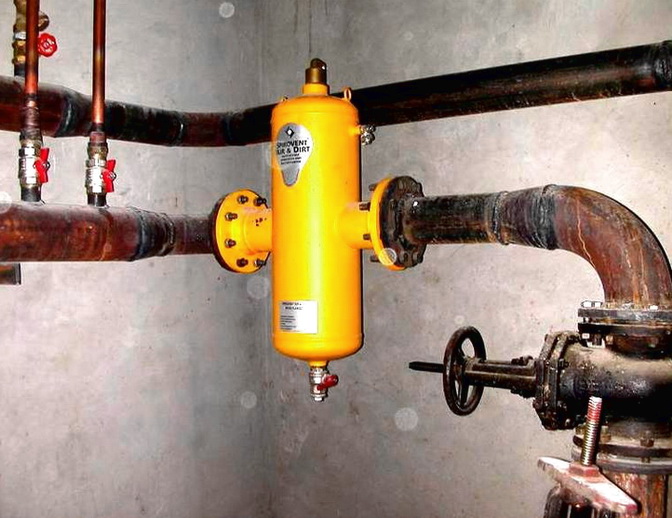

Сепаратор на трубопроводе центрального отопления

Каким образом удаляется воздух из системы отопления

Растворенный воздух собирается в пузырьки, в основном при нагреве в котле. В самых верхних частях системы отопления пузырьки собираются вместе, образуя воздушные пробки. Поэтому характерные высшие точки трубопровода, а также свободные от подключений верхние торцы радиаторов, снабжаются ручными воздухоотводчиками – кранами Маевского. Они периодически открываются вручную и скопившийся воздух удаляется из системы.

Кроме того, на выходе из котла, в верхней точке устанавливается автоматический воздухоотводчик, в котором постоянно отлавливается лишний воздух в крупных пузырьках. Автоматизированные котлы постоянно-действующим воздухоотводчиком снабжает производитель. Твердотопливные обычно снабжаются группой безопасности с таким прибором устанавливаемой на выходе из котла (подача), без каких либо разъединяющих устройств между ней и подачей.

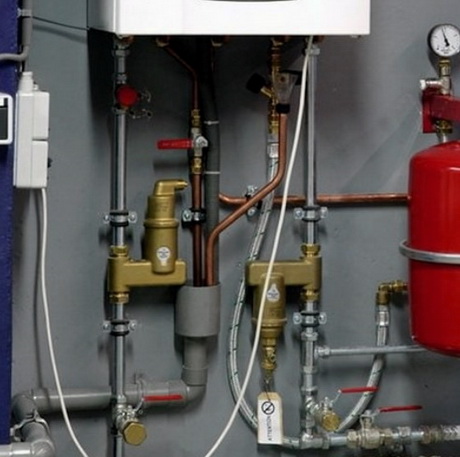

Деаэратор и дешламатор в обвязке автоматизированного котла

Что делает сепаратор

Вывод пузырьков воздуха через автоматический воздухоотводчик будет эффективней, если его установить в специальное устройство – сеппаратор. Даже вертикально- установленная трубка большого диаметра наподобие гидрострелки, буферной емкости, в которой поток замедляется и движется на подаче сверху вниз хорошо умеет отлавливать пузырьки, которые скопятся вверху, вытеснив теплоноситель.

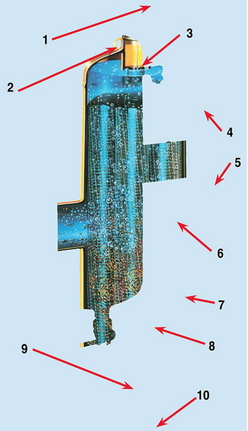

Но современные фирменные сепараторы работают несколько по иному принципу. В них специально создаются множественные мини-завихрения в потоке жидкости, где мелкие пузырьки могут сформироваться а затем объединиться в крупный, который поднимается к воздухоотоводчику. Для этого в обычных сепараторах на пути движения теплоносителя устанавливаются множественные барьеры особой форы –решетки, сетки, на которых «налипают» пузырьки…

Конструкции сепараторов

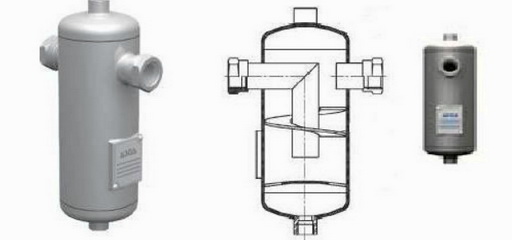

Сепаратор воздуха и шлама  – трубка большого диаметра, установленная вертикально, внизу которой расположен сливной краник для шлама, а вверху  автоматический воздухоотводчик. Одна из простых конструкций сепараторов, с замедлением движения струи и перепадами давлений внутри показана на рисунке.

Различные производители сепараторов для отопления предлагают свои ноу-хау, для лучшего формирования и удаления пузырьков воздуха. На сегодняшний день, можно привести такие примеры конструкций.

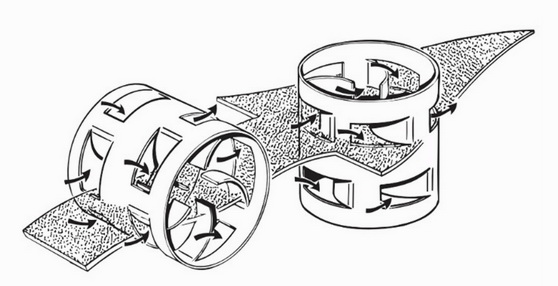

  • На основе PALL-колец, которые в больших количествах (от 100 шт.) наполняют корпус прибора. Но поток должен быть медленным ламинарным со скоростью до 1,5 м/с. Такие приборы предлагает голландский производитель Flamcovent. Пузырьки прилипают к поверхности и затем постепенно скапливаются вверху прибора.

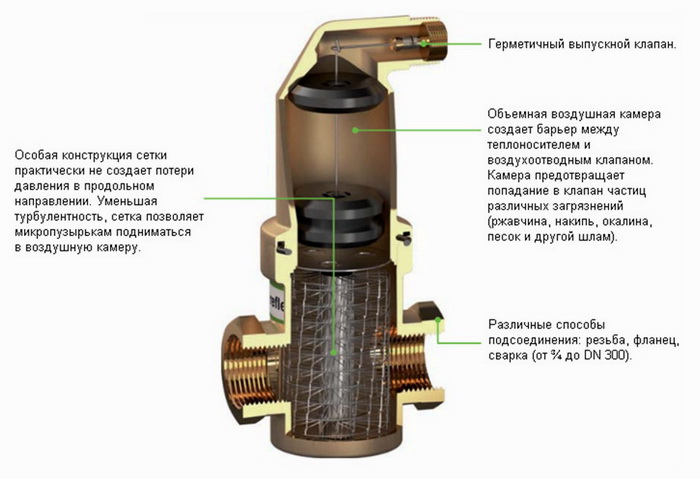

  • Подобный принцип удаления воздуха в сепараторе, но с использованием особой сетки внутри корпуса предлагает производитель из Германии Reflex Exair. Особенность конструкции – отдельный воздушный отсек, что предотвращает подтекание и нестабильность работы поплавковой-игольчатой системы воздухоотводчика.
  • Производитель SpiroVent предлагает свою сетку для отделения воздуха с изменением направления потока, — создана вертикальная пробежка теплоносителя.



Деаэраторы и дешламаторы в отоплении

Чаще проектами предусматривается удаление шлама и воздуха из отопления отдельно установленными устройствами. Пример, как устанавливаются деаэраторы и дешламаторы в системе можно посмотреть на фото.

При этом удаление шлама производится в месте его максимальной концентрации – на обратке перед котлом (перед циркуляционным насосом) — работа в тандеме с фильтром грубой очистки. Деаэратор (сепаратор воздуха для отопления) всегда находится на своем месте – на подаче, ближе к выходу котла, после байпаса если такой имеется.

Какой сепаратор выбрать

Часто мнение пользователей по поводу комплектования системы отопления частного дома сводится к тому, что цена/полезность на сегодняшний день не в пользу выбора фирменных сепараторов – эффективных деаэраторов. Ведь и без этих устройств, нормально-созданная система отопления остается в принципе работоспособной (по мнению жильцов).

Поэтому нередко сложные устройства, при необходимости дополнительного обезвоздушивания системы, заменяют копеечными баком-трубкой, с замедлением и вертикализациецй потока, снабженной сверху в заужении стандартным автоматическим воздухоотводчиком.


Источник: teplodom1.ru
