Водоразборная арматура, виды

Водоразборная арматура, виды


Водоразборная арматура – это обширная группа приспособлений, которые применяются во всех вариантах трубопроводов. Сами приспособления представляют собой разные классы, виды и модели водозаборных кранов, клапанов и другие компонентов, необходимых для контролируемой подачи потока в бытовых или промышленных магистралях.

В зависимости от категории, конструктивных особенностей и назначения предметы арматуры, помимо подачи, позволяют осуществлять контроль силы напора. Это одна из важнейших функций в технологических трубопроводных системах на производствах, в фармацевтической, химической, бытовой промышленности и т. д.

Назначение и требования к арматуре

Функции арматуры зависят от назначения ее элементов:

  • Бытовые водоразборные краны используются для разбора потока на хозяйственные цели и для бытовых потребностей.
  • В технологических трассах данные установки осуществляют отбор водного ресурса из общей подачи с целью ее распределения по объектам, в которых проводятся специальные процедуры или работает технико-технологическое оборудование.

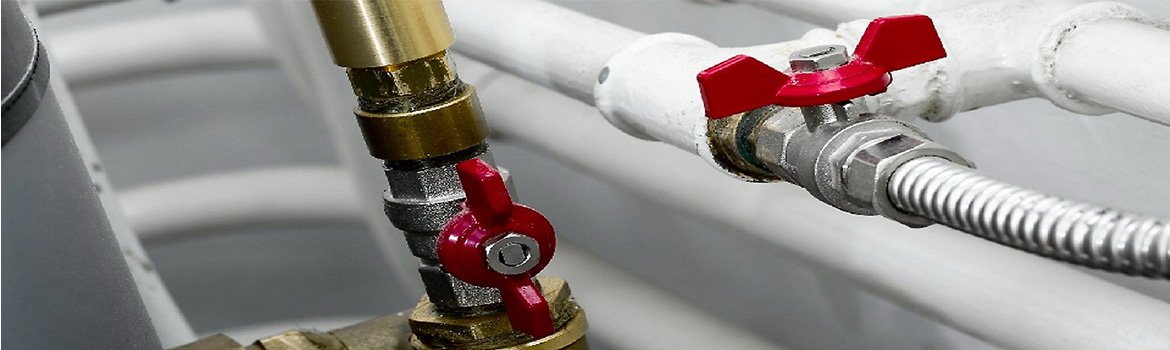

Запорная водоразборная арматура устанавливается в зоне размещения санитарных устройств – у колонок подачи (если это парилки или банные помещения), умывальников, бачков и т. д. В системах с холодной и горячей водой монтируют по 2 крана (на каждый поток). Их диаметр зависит от условий эксплуатации. Например, в парилках у колонки ставятся водоразборные краны диаметром 20 мм.

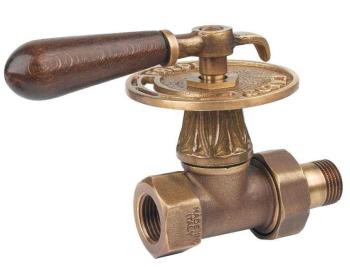

Водоразборный кран - это вид запорной арматуры, предназначенный для подачи и смешивания холодной и горячей воды.

Учитывая роль, которую играет запорная водоразборная арматура для обеспечения работы всего трубопровода и функциональности помещений, для обслуживания коих он устроен, к применяемым компонентам выдвигаются самые серьезные требования в части:

  • удобства и простоты использования;
  • долговечности;
  • надежности и безотказности;
  • дизайна;
  • соответствия классу трубопровода по гидравлическим характеристикам;
  • малой шумности;
  • функциональности (подача воды, профилактика ее утечек, плавное перекрытие тока без гидроударов).

Классификация арматуры

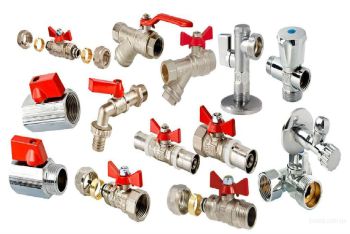

Каталог изделий, которые относят к арматурной продукции, включает:

  • водоразборные краны;
  • смесители;
  • клапаны (поплавковые);
  • специальные приспособления для помещений узкого назначения (лечебные заведения).

Базовой функцией крановых элементов является подача воды одной температуры (на холодный и горячий пуск ставится по крану). По назначению они делятся на поливочные, лабораторные, туалетные, банные, смывные и пожарные.

Смесители применяют для расширения функционала трубопровода. Они имеют 2 подводки (для горячего + холодного потока) и позволяют регулировать объем подаваемого ресурса, расход, термические характеристики среды. В зависимости от способа монтажа смесители могут быть настенными или настольными. По комплектации – на гибком шланге и со стационарной сеткой (душевой). По назначению их делят на элементы для моек, ванн, умывальников и т. д.

Поплавковый клапан позволяет регулировать уровень наполнения установленного резервуара. При достижении уровня воды заданной отметки клапан срабатывает, и подача прекращается.

Конструктивные особенности

Рынок современной запорной водоразборной арматуры отличается большим разнообразием конструктивного исполнения, но основными (наиболее популярными) типами конструкций остаются три варианта:

  • Вентильная запорная водоразборная арматура выполняется с клапаном (вентилем), расположенным под углом или в горизонтальной плоскости. Он перекрывает ток полностью или частично, двигаясь в возвратно-поступательном режиме.
  • Пробковый вариант отличается от аналога с вентилем наличием конической пробки со специально подготовленным отверстием. Пробка проворачивается под прямым углом –ток останавливается или открывается.
  • В шаровых моделях роль пробки или вентиля выполняет шар. Перекрытие и запуск потока осуществляется поворотом шара.

Для экономии расхода воды системы дополнительно комплектуются специальными насадками. Последние устанавливаются на изливной части и могут иметь вид:

  • Аэраторов. При их помощи в струю потока передается энергия воздуха (эжектирование), в результате чего струя становится пластичной. Такие насадки более распространены благодаря эффективности их применения для различных типов арматурных установок.
  • Струевыпрямителей. Чаще всего они представляют собой контроллеры струи. Состоят из направляющих листов и специальных сеток. Все детали насадки собираются в одном моноблоке и устанавливаются на излив.

Арматура для сантехнических приборов

В большинстве сантехнических приборов применяют 4 вида водоразборной арматуры:

  • пробковые водоразборные краны;
  • шаровые;
  • вентильные;
  • водоразборные краны с керамической головкой вентиля.

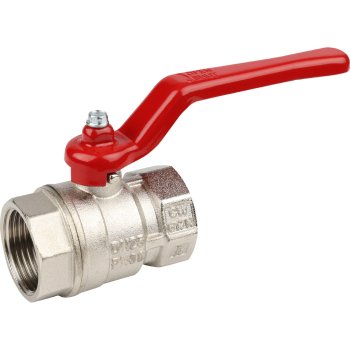

Шаровой

Шаровые краны – самый популярный вариант запорной водоразборной арматуры. Это одна из старых разработок, которая за последние годы заметно эволюционировала благодаря использованию современных материалов для клапанного седла. Сегодня в его конструкции применяют каучук (синтетический) и фторопласт. Это позволяет добиться высокой герметичности перекрытия потока при минимальных усилиях, прикладываемых на рычаг.

В основе шарового водоразборного крана – шар со специальным отверстием. Основная классификация делит такие изделия по 4 признакам:

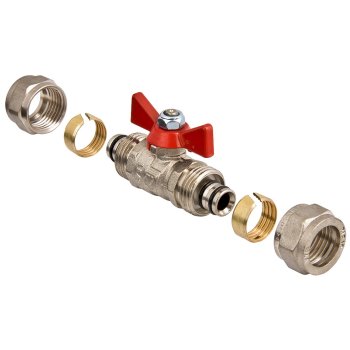

  • по способу установки водоразборной арматуры – на приварной, муфтовый и фланцевый;
  • по конструкции – на трехходовой L- или T-образный;
  • по расположению резьбы – со внутренней или внешней резьбой, сгоном;
  • по исполнению – моноблочный, двух- и трехсоставной.

Плюсы – простой монтаж запорной водоразборной арматуры, удобное использование, герметичность перекрытия, малый вес. Минус – чувствительность материалов к низким температурам, которая определяет оптимальные условия установки шаровых водоразборных кранов во внутренних узлах трубопровода.

Пробковый

В пробковых моделях роль шара исполняет пробка с отверстием. По форме она может быть конической или цилиндрической. Такой вариант арматуры использовали еще в старых самоварах. Хотя те первоначальные изделия за последние годы существенно прибавили в надежности.

Пробковые конструкции применяют, когда нужно обеспечить быструю подачу и перекрытие потока для урегулирования аварийной ситуации. Их плюсом является универсальность – такой кран подходит для любых водопроводов. Материал исполнения может отличаться (латунь, чугун, бронза).

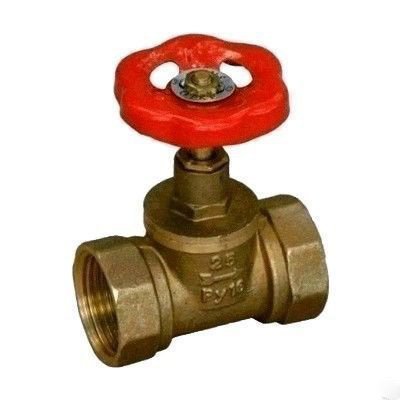

Вентильный

По форме установка с вентилем похожа на аналоги со шпинделями. Роль клапана в ней играет специальный затвор. Вентиль перемещается возвратно-поступательно по вертикали или под углом, открывая/перекрывая воду.

В зависимости от типа подключаемой сантехники водоразборная арматура этой группы выполняется из хромированной стали, чугуна, латуни или пластмассы. Последний вариант демонстрирует выдающиеся характеристики в части герметичности перекрытия и долговечности службы, но может использоваться только в водопроводах с полиэтиленовыми трубами.

Признаки классификации:

  • функциональность (прямоточные, проходные, угловые);
  • расположение резьбы (выносные, погружные);
  • конструкция (с диафрагменным или мембранным клапаном);
  • исполнение (сальниковые или сильфонные).

Модели с вентилем очень популярны в ЖКХ – при устройстве теплоснабжения, водоочистки, водообеспечения в многоквартирных домах. Чаще всего их устанавливают в кухонные или ванные смесители. Это связано с выгодной ценой водоразборной арматуры этого типа и ее особенностью: будучи весьма простой и надежной, она не приспособлена для работы в сетях с высоким давлением воды.

Характеристики

Ключевой параметр, который определяет качество всех элементов запорной водоразборной арматуры, – соответствие требованиям ГОСТ 19681–94. Он задает характеристики изделий в части прочности, материального исполнения, коррозионной защиты и т. д. Действует регламент для всех типов арматурных элементов, за исключением систем, предназначенных для транспортировки морской или минеральной воды.

ГОСТ для водоразборной арматуры определяет возможность использования изделий на территории РФ. Есть и международный стандарт, который априори выдвигает к продукции более жесткие требования (иными словами, арматура, которая соответствует международному стандарту, по умолчанию отвечает нормам ГОСТ).

Кроме установления нормальных параметров для самих арматурных изделий, российский госстандарт и международный определяет условия их подключения к трубопроводу. В регламентах установлены требования:

  • по уровню давления в магистралях, к которым подводится арматура;
  • по размеру диаметра подключаемых элементов.

Данный перечень требований должен учитываться при выборе наравне с ГОСТ 19681–94, поскольку именно он определяет эффективность работы будущей системы еще на этапе ее проектирования. То есть предупреждает переплаты за возможные переделки трубопровода.


Источник: ООО НПО «СпецНефтеМаш»
