Водопровод внутри здания

Водопровод внутри здания

Любая инженерная сеть здания и частного дома, должна проектироваться и монтироваться по определенным нормативным правилам. На техническом языке эти нормы и правила прописаны в соответствующих нормативных документах. В общедоступном изложении посмотрим на водопровод внутри здания в этой статье.

Что такое водопроводная сеть

Водопроводной сетью здания называют водопровод распределяющий воду среди потребителей. Первое правило на которые нужно обратить внимание, говорит нам, что сеть водопровода должна быть минимальной по длине. Как следствие, трубы водопровода прокладываются по кротчайшим трассам. Второе правило гласит, что давление в водопровода внутри здания ограничивается верхним порогом в 0,6МПа.

Можно выделить три основных элемента любого водопровода здания:

  • Магистрали: подводят воду к стоякам сети;
  • Стояки: доставляют воду на этажи;
  • Разводка: разводка воды по потребителям на этаже (квартире).

Выделяют кольцевые и тупиковые водопроводные сети. Первые делается, только с нижней разводкой. Вторые, делается с нижней и верхней разводкой воды.

Нижняя разводка делается от магистралей проложенных  внизу здания (подвале, под полом 1-го этажа).

Верхняя разводка труб делается от магистралей проложенных по верху здания (чердак, потолок верхнего этажа). Чаще данная схема применяется в зданиях с водонапорными баками. Недостатки такой схемы — увеличенная длина водопровода, повышенная опасность верхнего затопления и обязательное утепление чердака.

В многоквартирных домах с большим количеством водоразборных приборов, применяют схему вертикальных магистралей (стояков) с разведением труб потребителям по горизонту.

Тупиковые сети являются приоритетными. Однако в домах выше семнадцати этажей, домах от девяти до двенадцати этажей, для снижения гидравлического сопротивления, применяют вертикальное кольцевание стояков.

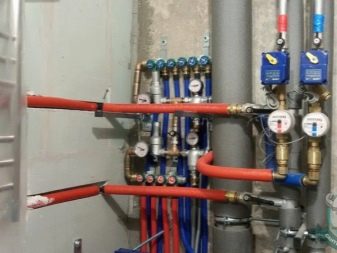

Водопровод внутри здания включает

Внутренний водопровод здания включает:

  1. трубопроводы и фитинги для их соединений;
  2. сантехническая арматура;
  3. приборы учета и контроля;
  4. насосное оборудование.

Классификация водопровода

vodoprovod vnutri zdaniya photo1

На картинке смотрим классификацию водопровода внутри здания:

Трубы водопровода внутри здания

Очевидно, что трубы это важнейший элемент водопровода внутри здания. По общим характеристикам водопроводные трубы должны:

  • Выдерживать давление водопроводной сети;
  • Пропускать расчётный водяной расход;
  • Служить от 10 лет;
  • Иметь гладкую внутреннюю поверхность, что минимизирует гидравлическое сопротивление трубы;
  • Не ухудшать качество воды;
  • Быть удобными, для переноса и монтажа.

По нормативам для внутреннего водопровода выпускаются трубы из следующих материалов:

Сталь

Стальные трубы из черного и оцинкованного металла (ГОСТ 3262-75) отличаются высокой прочностью, надёжными сварным или резьбовым соединениями, не требуют дополнительной защиты от механических повреждений.

Для монтажа внутри зданий применяют водо-газопроводные трубы, которые маркируются как обычные и лёгкие, с условными диаметрами от 10 до 150 мм, рассчитанные на давление 1 МПа. Или электросварные трубы с диаметром от 65 мм до 50 см, на давление до 1,6 МПа. Длины труб от 4 до 7 метров. Оцинкованный стальных труб толще 150 мм не выпускают.

Пластмасса разных типов

Трубы из пластмасс имеют выгодно меньший вес, меньшее гидравлическое сопротивление и высочайшую устойчивость к коррозии. Однако, пластмассовые трубы плохо переносят удары,  сильные изгибы и расширяются от горячей воды. Эти обстоятельства нужно учитывать проектируя и монтируя водопровод внутри здания.

По существующим нормативам для водопроводных сетей хозяйственного водопровода разрешено использование:

  • Полиэтиленовые трубы ПЭ, ГОСТ-18599-2001 D=20÷800 мм. В том числе, трубы напорные ПНД трубы (полиэтилен низкого  давления). Импортная маркировка PE.
  • Трубы из сшитого полиэтилена (PEX), ГОСТ 32415-2013. Из-за малого температурного расширения используются для горячего водоснабжения (ГВС).
  • Металлопластиковые трубы (ГОСТ Р 53630-2015). По конструкции это полиэтиленовая труба с внутренним каркасом из медной или алюминиевой фольги. Используются как для холодного, так и горячего водоснабжения.

Чугунные, напорные асбестовые, стеклянные трубы НЕ используются для водопровода внутри зданий.

Соединения труб внутреннего водопровода

Монтаж водопровода связан с соединением и разветвлением труб. Технологически предусмотрены неразъёмные и разъёмные соединения водопроводных труб.

Неразъёмное соединение производится методом сварки. Стальные трубы свариваются газовой или электродуговой сваркой. Трубы из полиэтилена свариваются встык или через муфту. Также к неразъёмным соединениям относятся растровые соединения труб (на клею или сварке) и соединения труб прессованием.

Разъёмное соединение труб проводится на муфтовой резьбе (для стальных труб) или зажимном фитинге (цанге) для полиэтиленовых труб. Основной недостаток резьбовых соединений возможность протечек, как следствие, нежелательное скрытие такого водопровода.

Арматура соединяется с трубами при помощи фланцевых или резьбовых соединений. В квартирах и частных домах  фланцевые соединения не используются.

Разводка труб (фитинги)

Повороты трубопровода, устройство ответвлений, разводка труб по приборам осуществляется при помощи специальных изделий, называемых фитинги. Изготавливаются фитинги из материалов аналогичных трубам. Соединяются фитинги с трубами на резьбе, сварке, клею.

Трассировка водопровода в здании

Прокладка, иначе трассировка водопроводной сети осуществляется по кротчайшим путям с минимальным пересечением трасс и строительных конструкций здания.

Трассировка водопроводной сети внутри здания делается с соблюдением параллельности линиям колон, стен (вертикали)  и пола (горизонтали).

Осуществляется прокладка водопровода открыто или скрыто.

Открытый водопровод, это водопровод, трубы которого видны визуально, называется открытым. Ограничений по способам соединения труб открытого водопровода нет.

Скрытый водопровод внутри здания прокладывается в стенах и/или в полу (стяжке). Для скрытого водопровода допустимы только сварные соединения труб, исключая места подсоединения приборов. В местах установки запорной арматуры скрытого водопровода должны быть предусмотрены лючки.

Трассировка стояков

Прокладка стояков водопровода осуществляется в местах нахождения основных водозаборных приборов. Чаще это делается в ванных и туалетах, или помещениях к ним прилегающим. Это снижает длину водопровода.

Водопровод внутри здания не должен иметь стояки внутри комнат, пересекать стояки с несущими конструкциями. Они располагаются возле стен или перегородок, у колонн, с возможным креплением к ним труб.


Источник: elesant.ru
