Виды радиаторной запорной арматуры

Виды радиаторной запорной арматуры

Чтобы подключить батареи к трубам подачи и обратки вам не обойтись без арматуры для радиаторов отопления. Ее выделяют всего три вида, и каждый узел выполняет свою, узкую задачу. Нецелевое применение арматуры приводит к ее быстрому износу и выходу из строя – речь об использовании шаровых кранов для частичного перекрытия потока теплоносителя.

Запорная арматура для батарей

К запорной арматуре для радиаторов отопления относятся краны, которые работают только на открывание/закрывание условного прохода – это шаровые краны. Они устанавливаются для того, чтобы теплообменник можно было снять с контура без остановки всей системы и слива с нее теплоносителя.

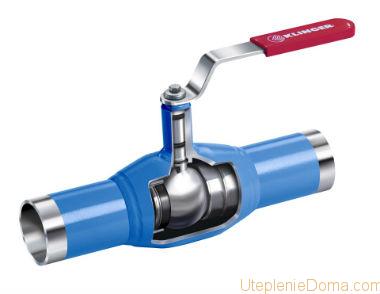

Шаровый кран


Это может понадобиться если:

  • требуется установка балансировочной и регулирующей арматуры для радиаторов отопления;
  • появилась утечка;
  • необходима промывка;
  • в связи с полной заменой теплообменника.

Ни для кого не новость, что многие практикуют использование шаровых кранов для регулировки потока теплоносителя.

То есть, устанавливают вороток по диагонали, а шар в корпусе закрывает условный проход не полностью. Такой подход в корне неправильный. Теплоноситель – это вода, в которой есть примеси металлов, мелкие частички песка и мусора, особенно в центральных сетях.

Теплоноситель под давлением быстро перемещается по трубам, наталкивается на полуоткрытую створку шарового крана и разрушает ее. Песок в воде на высокой скорости превращается в пескоструй. А из-за накопления грязи и накипи шар прикипает и при открытии крана можно сломать шток.

Настроечная арматура для радиаторов отопления

Настроечная радиаторная арматура нужна для того, чтобы сбалансировать работу всей системы отопления. Для этого используют балансировочные клапаны. Благодаря им выставляется необходимое гидравлическое сопротивление на каждом радиаторе. Это могут делать только сотрудники обслуживающей организации, основываясь на проект. Еще на этапе проектирования рассчитываются все параметры, чтобы контур работал правильно. Если эти параметры нарушаются, сбой в системе неизбежен.

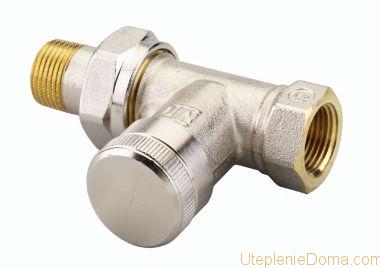

Балансировочный клапан


Как известно, вода двигается по пути меньшего сопротивления и если бы система отопления не была сбалансирована, то дальше первого теплообменника она вряд ли бы пошла. Благодаря балансировочным клапанам теплоноситель двигается по всему контуру, равномерно отдавая температуру.

Какие бывают балансировочные клапаны:

  • прямые;
  • угловые;
  • с уплотнительными резинками и без них.

Если закрыть балансировочный клапан полностью, то можно отсечь теплообменник от общего контура. Это запасной вариант, если нет возможности перекрыть поток теплоносителя запорной радиаторной арматурой.

Радиаторная регулирующая арматура

Это узлы, благодаря которым можно менять температуру в помещении, посредством регулировки интенсивности подачи теплоносителя в батарею. Регулирующая арматура используется для подключения радиаторов отопления к общему контуру и устанавливается на подаче. Есть два варианта регулировки:

  • ручная;
  • автоматическая.

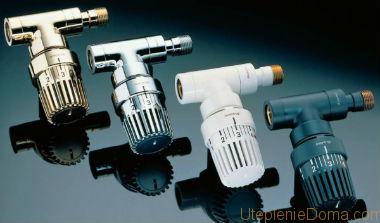

Термоголовки, накрученные на термостатические клапаны

Ручная регулировка возможна при установке вентилей, в которых поток теплоносителя постепенно перекрывается, когда вы крутите шток. Недостаток в том, что температура подачи теплоносителя в центральных сетях меняется в зависимости от погоды, а настройки вентиля остаются неизменными. Получается, что нельзя поддерживать температуру помещения всегда на одном уровне.

К автоматической регулирующей арматуре для радиаторов отопления относятся термостатические клапаны и головки.

Термостатический клапан выполняет такую же функцию, что и обычный вентиль, только вместо ручной настройки команды поступают от термостатической головки (механической или электронной).

Сердце механической термостатической головки – это капсула из эластичного материала (сильфон), внутри которой находится рабочее вещество. В качестве рабочего вещества может быть газ, жидкость или твердый материал. Принцип работы:

  • воздух нагревает рабочее вещество, которое расширяется;
  • эластичный сильфон увеличивается в объёме и давит на шток;
  • шток перекрывает поток теплоносителю.

Электрические термоголовки по принципу действия бывают номальнооткрытые и нормальнозакрытые. Из названия понятно, в каком положении находиться перекрывающая поток шторка, когда термоголовка не под напряжением. Самые современные головки оснащены жидкокристаллическим экраном и программируемым «мозгом».

Проблема термоголовок в том, что они ориентируются на температуру воздуха близ радиатора, так как установлены в торец. Монтаж батареи в нишу, установка декоративного экрана и даже шторы с занавесками затрудняют конвекцию. Таким образом, температура в помещении будет не такой высокой, как возле термоголовки. Чтобы решить эту проблему были разработаны термоголовки с выносным датчиком, который устанавливается на отдалении от радиатора.
