Виды металлопластиковых труб

Виды металлопластиковых труб

Всем нам когда-то приходилось сталкиваться с необходимостью замены или установки новой отопительной системы или водопровода. По материалу изготовления наибольшей популярностью пользуются трубы из стали, меди, полипропилена и металлопластика. Последний вид труб пользуется неизменным спросом у потребителей, благодаря своей высокой надежности и доступной стоимости. Металлопластиковые трубы имеют свою внутреннюю классификацию. Ниже мы рассмотрим, какие виды металлопластиковых труб существуют.

Какие существуют виды металлопластиковых труб

В отопительных системах современных домов чаще всего используют именно металлопластиковые трубы. В разрезе такая труба представляет собой круглую конструкцию (полую внутри) из нескольких слоев различных материалов.

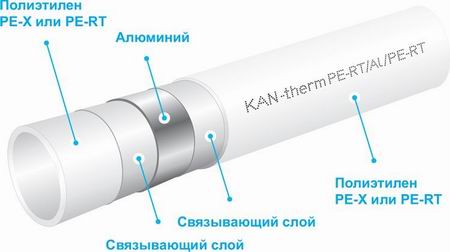

Металлопластиковая труба состоит из пяти слоев:

  • внутренний полиэтиленовый;
  • фиксирующий слой клея;
  • фольга из алюминия;
  • второй фиксирующий слой клея;
  • наружный полиэтиленовый слой.

Полиэтилен производится методом полимеризации этилена. В производстве металлопластиковых труб применяют сшитый полиэтилен (РЕХ). Под воздействием высокого давления образовываются поперечные связи, благодаря чему полиэтилен становится устойчив к деформации и высокой температуре.

Внутренний полиэтиленовый слой создает высокую прочность, защищает алюминиевый слой от возможной коррозии, от накопления на внутренней поверхности трубы органических и минеральных отложений. Наружный полиэтиленовый слой, кроме защитной функции, имеет привлекательный внешний вид, не требующий дополнительной обработки. Стальные или латунные фитинги, при взаимодействии с алюминием, могут формировать гальванические пары. Полиэтиленовые слои трубы, в свою очередь, предотвращают подобную реакцию. При этом, материал РЕХ понижает степень теплопроводности труб и предотвращает конденсацию пара.

Среди видов металлопластиковых труб можно найти и такие, у которых внутренний полиэтиленовый слой термостойкий (маркируется – «PERT»), а алюминиевый слой играет роль жесткого несущего каркаса и препятствует диффузии кислорода. Кромка алюминиевой фольги на стыках обрабатывается лазерной сваркой. Благодаря алюминиевой прослойке, снижается степень расширения полиэтилена под воздействием высоких температур.

Эксплуатационные характеристики различных видов металлопластиковых труб во многом зависят от клеящего состава (между слоями). Каждый изготовитель применяет свой вид клея, обеспечивающий долгий срок службы и простоту монтажа.

Какими преимуществами обладают различные виды металлопластиковых труб

Преимущества различных видов металлопластиковых труб:

  • Высокая сопротивляемость действию коррозии (даже в агрессивной среде).
  • Низкая вероятность появления различных отложений на внутренних стенках трубы.
  • Возможность профилирования трубы во время монтажа (металлопластиковые трубы пластичны и легко гнутся).
  • Малый вес.
  • Возможность эксплуатации при минусовых температурах.
  • Стабильность давления в магистрали за счет отсутствия шероховатости внутреннего слоя. Благодаря этому, пропускная способность металлопластиковых труб на 30 % превосходит аналогичный показатель стальных труб.
  • Длительный срок использования. В отличие от стальных труб, у которых срок эксплуатации ограничивается 15–20-ю годами, различные виды металлопластиковых труб способны служить до 50 лет и более.
  • Расширение материала под воздействием высокой температуры сведено к минимуму.
  • Не вступают в реакцию с транспортируемой по трубе жидкостью.
  • Безопасны для здоровья человека.
  • Низкий коэффициент теплопроводности.
  • Отличные звукоизоляционные характеристики.
  • Не проводят блуждающие токи.
  • Внешнее покрытие эстетично и не требует дополнительной покраски.

Также важна возможность самостоятельной замены участка трубы. Металлопластиковые виды труб просты в монтаже и не требуют особых навыков в работе:

  • Отсутствие необходимости в сварочных работах, монтаж простыми инструментами при помощи фитингов.
  • Малый процент отходов после монтажа.
  • Гибкость материала – позволяет избежать применения лишних переходников при монтаже.

Все виды металлопластиковых труб также имеют свои особенности и недостатки:

  • Разные показатели расширения металла и пластика могут привести со временем к ослаблению мест стыковки и появлению протечек.
  • Изгибы можно создавать только под определенным углом и шагом.
  • Структура трубы после нескольких сгибов в одном месте может нарушиться.
  • Не допускается скручивание труб по оси.
  • Наличие фитингов нарушает монолитность конструкции, что со временем может вызвать появление протечек. Эта особенность ограничивает возможность использования металлопластиковых труб в качестве скрытой магистрали (замена резьбовых фитингов на пресс-фитинги решает эту проблему).
  • Чувствительность материала к ультрафиолетовым лучам.
  • Необходимость установки петель компенсации в местах сгибов.
  • Необходимость в теплоизоляции для наружных магистралей.

Какими техническими характеристиками обладают разные виды металлопластиковых труб

Все виды металлопластиковых труб для отопления имеют свои размеры и уровни допустимой нагрузки. От технических параметров зависит и сфера применения металлопластиковых труб:

  • В жилых зданиях при монтаже трубопровода или отопительной системы применяют трубы с наружным сечением: 16, 20 и 26 мм. Для крупных объектов могут применяться виды с диаметром 32 и 40 мм.
  • Диаметру трубы соответствует определенная толщина стенки: труба диаметром 16 мм имеет толщину стенки 2 мм, а трубы диаметром 20 мм обладают толщиной стенки в 2,25 мм.
  • Наружный диаметр влияет и на толщину алюминиевой прослойки (находится в диапазоне 0,19–0,3 мм).
  • Металлопластиковые трубы изготавливаются длиной от 50 до 200 метров и, в зависимости от диаметра, имеют разный вес. Так, один метр трубы диаметром 16 мм весит 115 г, а труба диаметром 63 мм будет весить 1,2 кг.

Поставляются металлопластиковые трубы в бухтах и продаются по метражу.

Стоит упомянуть о том, какие технические характеристики позволяют безбоязненно эксплуатировать различные виды металлопластиковых труб:

1. Температурные показатели: рабочая температура +95 °С, кратковременный максимум +130 °С, предельный минимум – +39 °С.

2. Рабочее давление (зависит от температуры):

  • при рабочей температуре в +95 °С – допускается давление в 10 бар;
  • температура, равная +25 °С, позволяет эксплуатировать магистраль при давлении в 25 бар;
  • при температуре, равной +20 °С, допускается эксплуатация трубы с давлением до 80-94 бар (большее значение давления нарушит целостность труб).

3. Показатель радиуса изгиба трубы:

  • при ручном способе изгиба допускается радиус 80–125 мм;
  • в случае применения трубогиба трубу можно согнуть под радиусом 45–95 мм. На радиус изгиба влияет и диаметр трубы.

Остальные показатели, влияющие на эксплуатационные характеристики разных видов металлопластиковых труб:

  • кислородная диффузия – 0 г/м³;
  • прочность на разрыв (поперечный) – 2880 Н;
  • уровень линейного расширения – 0,26х10-4 1/°С;
  • теплопроводность – 0,43 Вт/м*К;
  • уровень шероховатости – 0,07;
  • Срок эксплуатации зависит от температуры транспортируемой жидкости: при +95 °С – срок службы – 25 лет, при +20 °С – 50 лет.

Стоимость различных видов металлопластиковых труб для отопления находится в диапазоне: 35-950 рублей за погонный метр и зависит от материала изготовления, внешнего диаметра и толщины внутренней стенки.

Как маркируются металлопластиковые трубы

Перед покупкой рекомендуем разобраться с тем, какая маркировка ставится на различные виды металлопластиковых труб. На каждом изделии стоит несмываемая маркировка на всю длину трубы.

Что обозначают на маркировке:

  • Название изготовителя.
  • Наименование ГОСТа, в соответствии с которым произведена труба.
  • Конструктивные особенности трубы.
  • Тип материала:
    • полиэтилен – PE-R;
    • сшитый полиэтилен – PE-X;
    • термоустойчивый – PERT,
    • алюминий – AL.
  • Метод сшивки:
    • а – пероксидный;
    • b – с применением силана;
    • с – при помощи потока электронов;
    • d – азотная сшивка.
  • Диаметр и толщину стенки (могут указывать как в мм, так и в дюймах).
  • Параметры использования – указывают рабочее давление и верхний температурный показатель.
  • Тип жидкости – может быть как техническая, так питьевая вода.
  • Дату изготовления трубы и номер партии.

Маркировка может отличаться по количеству символов в зависимости от изготовителя труб.

Сфера применения различных видов металлопластиковых труб очень широка. Их используют:

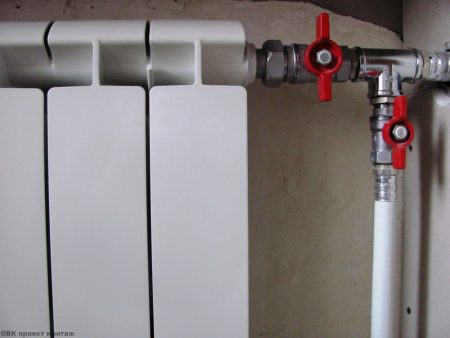

  • в отопительных системах;
  • в магистралях водоснабжения (как холодного, так и горячего);

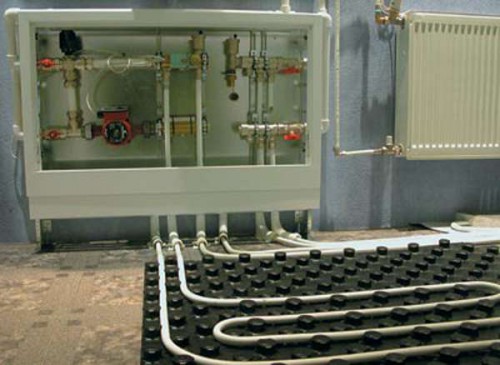

  • при монтаже «теплого пола»;
  • в системах транспортировки газа и агрессивных видов жидкости в промышленном секторе;
  • для защиты электропроводки;
  • в магистралях со сжатым воздухом;
  • в ремонтных работах с железнодорожными и водными видами транспорта;
  • в поливочных системах из колодцев или скважин.

Есть и ограничения для применения различных видов металлопластиковых труб:

  • на объектах, где температура источника тепла превышает +150 °С;
  • при оборудовании систем отопления элеваторными узлами;
  • внутри зданий с категорией пожарной безопасности – «Г».

Все виды металлопластиковых труб пользуются высоким спросом среди покупателей благодаря долгому сроку службы (около 50 лет) и невысокой цене. Они вобрали в себя лучшие свойства полиэтиленовых и металлических видов труб, применяются для устройства систем отопления и водопровода.

Выбираем и устанавливаем разные виды металлопластиковых труб

Перед тем как сделать выбор того или иного вида металлопластиковых труб, стоит определиться с их назначением. Маркировка поможет не спутать материал изготовления и определить сферу применения труб.



Стоимость и качество труб могут значительно разниться. На это влияет во многом технология их производства. Если применяется лазерная сварка стыков металлического слоя, то труба становится практически бесшовной. Этот метод производства позволяет сделать более прочные трубы, хотя и стоят они дороже.

На стоимость готового изделия также влияет и сорт полиэтилена. В более дешевых видах металлопластиковых труб применяют полиэтилен марок HDPE и PE-RS. Хоть его цена и привлекательна, но прочностные характеристики невысоки. Такие трубы больше подвержены негативному влиянию ультрафиолетовых лучей и высокой температуры (при + 75 °С и выше труба может деформироваться). В более дорогих и качественных видах металлопластиковых труб применяют сшитый полиэтилен марок PE-X и PE-RT.

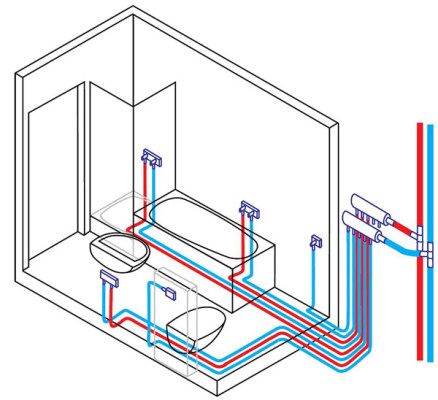

Планируем водопровод «на бумаге»

Перед любыми монтажными работами по устройству водопровода или системы отопления следует выполнить план разводки с обозначенными местами конечных точек (санузлы, краны, радиаторы и т. д.).

Грамотное проектирование позволяет значительно сократить расходы на оборудование системы водопровода. В идеальном случае – прямая труба проходит через смежные помещения и имеет лишь небольшие ответвления через тройники.

На плане указывают место ввода воды в дом (или квартиру). Источником поступления воды может быть центральная система водоснабжения или скважина. При поступлении воды из скважины рекомендуется использовать гидроаккумулятор, который не требует постоянной работы насоса. Вода от гидроаккумулятора самотеком поступает в дом.

Гидроаккумулятор может быть изготовлен как из металла, так и из бетона. От него вода проходит через систему фильтрации в конечные точки водозабора.

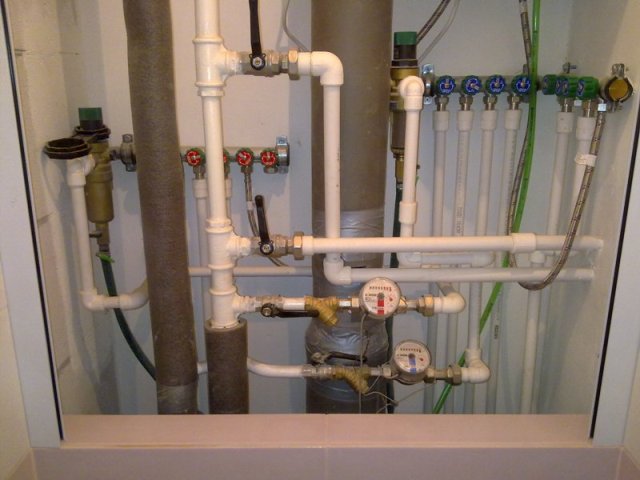

В случае подключения к системе центрального водоснабжения достаточно установить счетчики учета потребленной воды. Систему фильтрации подбирают индивидуально, исходя из качества входной воды. В каждом отдельном случае рекомендации по очистке могут отличаться.


Необходимые инструменты и материалы

Порядок работы с различными видами металлопластиковых труб. Общие советы:

  1. Производится расчет длины определенного вида металлопластиковых труб для водопровода и число необходимых фитингов. Длину можно измерить, воспользовавшись обычной веревкой и гвоздями – от источников водозабора натягивается веревка, а в местах изгиба забиваются гвозди для изменения направления будущей трубы.
  2. Произведя подобную разметку, рекомендуется нарисовать на стене схему разводки труб, после чего веревка снимается и измеряется. Рассчитывают число и виды необходимых фитингов. Трубу приобретают с 10%-м запасом по длине во избежание непредвиденных ситуаций.
  3. Для большинства жилых помещений подходят виды труб с диаметром 16 мм. Эта труба может обеспечить достаточное давление воды (до 3 м³/ч).
  4. Не стоит ориентироваться только на цену. Приобретайте металлопластиковые трубы в известных магазинах или у надежных поставщиков.
  5. Монтаж любого вида металлопластиковых труб для водопровода начинают от места ввода (источника) к конечной точке водозабора. От рулона отрезается участок трубы, достаточный для прокладки к ближайшему соединителю.

Для монтажа потребуются следующие инструменты:

  • резак для металлопластиковых труб;
  • калибр с зенкером;
  • кондуктор;
  • два разводных ключа;
  • пресс-клещи (при самостоятельной установке можно воспользоваться услугой проката);
  • шуруповерт;
  • молоток.

Как работать с инструментом

С помощью калибра можно восстановить геометрию трубы после срезания, а такой инструмент как зенкер позволит снять фаску и удалить заусенцы. При отсутствии зенкера можно воспользоваться обычной наждачной бумагой.

Изогнуть трубу поможет «кондуктор» (может быть как внешним, так и внутренним). Внутренний не выскользнет из рук, но не всегда удобен при расположении изгиба на удалении от окончания трубы. Потому более универсальным является внешний кондуктор.

Применение пресс-клещей обосновано при использовании необслуживаемых пресс-фитингов. Обычные обжимные фитинги требуют ежегодного обслуживания, о чем забывает большинство жильцов. Это приводит к протечкам в местах их подсоединения. Потому пресс фитинги наиболее рациональный выбор.

Не забудьте перед монтажом системы водопровода закупить достаточное количество саморезов, крепежей для металлопластиковых труб и ФУМ-ленты.

Как согнуть трубу из металлопластика

Изогнуть металлопластиковую трубу, не нарушив ее характеристик можно тремя способами:

  1. ручным методом;
  2. используя специальную пружину;
  3. применив трубогиб.

На небольшом радиусе изгиба, рекомендуется применять трубогиб. Ручной метод больше подходит для малых отрезков, когда нужно изогнуть трубу на большой радиус. В обоих случаях можно применить и специальную пружину. Однако стоит убедиться в возможности вынуть пружину после изгиба трубы. Чем меньше радиус загиба трубы, тем меньше вероятность ее повреждения. Минимальный радиус позволяет сохранить необходимый внутренний размер проходного сечения, который зависит от внешнего диаметра:

Внешний диаметр трубы, мм

Минимальный радиус, мм

Ручной метод

С использованием пружины

С применением трубогиба

16

80

50

45

20

100

65

60

26

130

105

95

32

160

135

125

40

550

220

180

Многократный изгиб трубы приведет к нарушению ее целостности. Для обеспечения нужного радиуса лучше использовать вырезанные специально шаблоны нужных размеров.

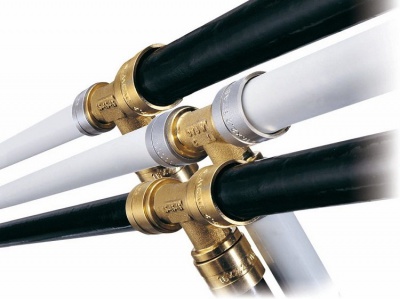

Как осуществляется монтаж различных видов фитингов для металлопластиковых труб

В переводе, слово fitting означает: устанавливать, монтировать. В трубопроводах фитингами называют элементы соединения на окончании участков трубы.

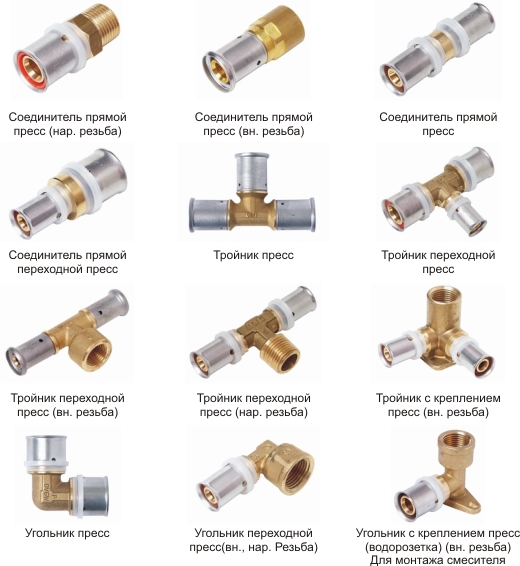

При монтаже системы водопровода применяют такие виды фитингов для металлопластиковых труб:

  • муфты;
  • переходники на резьбовое соединение;
  • тройники;
  • компенсаторы;
  • колени.

Профессионалы зачастую применяют именно пресс-фитинги. Они позволяют герметично соединить два участка трубы и надежно их зафиксировать.

Для такого вида фитингов используют пресс-клещи. Они позволяют значительно увеличить срок службы такого соединения. Правда, в случае необходимости замены фитинга он может быть только отрезан вместе с небольшим участком трубы и заменен на новый. Эта процедура выглядит следующим образом:

  1. труба обрезается при помощи особых ножниц;
  2. калибратором обрабатывается окончание трубы, ровняется место среза и убирается внутренняя фаска;
  3. фаскоснимателем проходятся по внешнему краю трубы;
  4. гильза снимается с фитинга и осматриваются уплотнительные кольца (на отсутствие повреждений);
  5. пройдя проверку, гильза снова ставится на место;
  6. в трубу вставляют штуцер соединителя;
  7. над гильзой ставят пресс-клещи и прижимают ручки инструмента.

Одну гильзу нельзя обжимать более одного раза. Поэтому при неправильной установке такой фитинг подлежит замене.

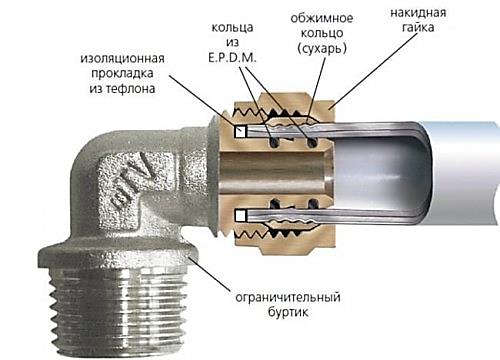

Вместе с пресс-фитингами применяют и компрессионные виды фитингов (относятся к разборным видам). Они представляют собой комплект из накидной гайки, втулки, резиновых уплотнителей и фиксирующей цанги.

Затягивают такой фитинг при помощи двух гаечных ключей. Делать это необходимо в таком порядке:

  1. Труба предварительно подготавливается.
  2. На этот отрезок трубы насаживается гайка, после нее – обрезное кольцо, а потом труба вставляется в корпус фитинга.
  3. Перед затягиванием гайки необходимо сделать подмотку ФУМ-лентой (2-3 витка от края резьбы, удерживая ленту в натянутом состоянии). Далее резьба смазывается подсолнечным маслом для дополнительной защиты от протечек.
  4. Гайка крутится вручную до упора. Только после этого одним гаечным ключом фиксируем фитинг, а вторым подтягиваем саму гайку.

Такое соединение имеет ряд преимуществ:

  • нет необходимости в применении дорогостоящего оборудования;
  • не нужны специальные знания и навыки;
  • возможность демонтажа соединения в случае необходимости.

Есть у этого вида фитингов для металлопластиковых труб и свои минусы:

  • большие перерывы в пользовании отопительной системы или некачественная установка фитинга могут привести к ослаблению соединения;
  • периодически требуется замена резиновых уплотнителей (частоту их замены определяют в зависимости от условий эксплуатации водопровода или отопительной системы).

Из-за конструктивных особенностей разных видов металлопластиковых труб (разница в свойствах пластика и металла) каждый материал в составе трубы имеет свой коэффициент расширения. Поскольку протекающая жидкость имеет большой температурный диапазон, в местах соединения возникают со временем протечки. Это одна из причин, по которой все виды металлопластиковых труб монтируют не в натяжку.

Крепежами трубу фиксируют на стене, с шагом 1 метр. Крепеж саморезом фиксируется на горизонтальной или вертикальной поверхности, а в него вставляется труба.

После монтажа системы водопровода необходимо проверить ее на отсутствие протечек:

  1. смонтированные трубы подсоединяют к гибким шлангам смесителя или водонагревателя, визуально осматривается целостность соединений;
  2. особое внимание уделите тройникам и другим разветвителям (откройте краны в точках водозабора и медленно прокрутите кран подачи воды);
  3. данный этап проверки лучше делать с напарником (одновременно с подачей воды нужно контролировать ее выход из конечных точек), после промывки водопровода конечные точки водозабора закрываются, и система проверяется под давлением;
  4. для наглядности можно провести по местам соединений элементов системы бумажной салфеткой (для выявления возможных протечек).

Металлопластиковые виды труб или полипропиленовые: что лучше

Чтобы ответить на вопрос, лучше металлопластиковые или полипропиленовые трубы, нужно провести комплексную оценку двух видов труб сразу по нескольким параметрам:

  • По рабочей температуре.
Все виды металлопластиковых труб могут легко выдержать высокие температуры и высокое давление. Но колебания этих показателей могут вызывать протечки.

В то же время все виды труб из полипропилена, по сути, монолитны и не подвержены протечкам. Но ограниченность температурного диапазона делает их зависимыми от максимальной температуры жидкости в трубопроводе.

  • По стоимости.

Нельзя однозначно сказать о разнице в цене, поскольку в каждой ситуации она может значительно отличаться. Сама труба из металлопластика дешевле своего аналога из полипропилена. Но необходимость в покупке соединительных элементов нивелирует это преимущество.

  • По монтажу.

Полипропиленовые трубы не такие вариативные при монтаже, как металлопластиковые (возможность изгиба). Кроме того, труба должна быть соосной с фитингами.

В случае неправильного соединения деталей системы из полипропилена на поправку у монтажника есть не более 3-4 секунд (время затвердевания расплавленного материала).

Одно из достоинств всех видов металлопластиковых труб – для пайки они не предназначены и их монтаж возможен несколькими простыми инструментами. В некоторых случаях достаточно двух ключей и пилы по металлу.
