Виды клапанов для систем отопления, назначение и функциональные особенности

Виды клапанов для систем отопления, назначение и функциональные особенности

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

  • Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
  • Давление – номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
  • Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

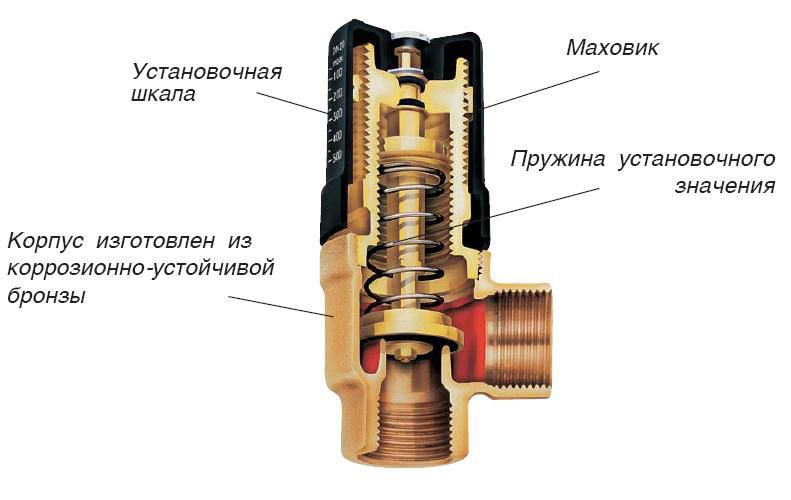

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

  • Уменьшает гидравлическую нагрузку на циркуляционный насос;
  • Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
  • Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

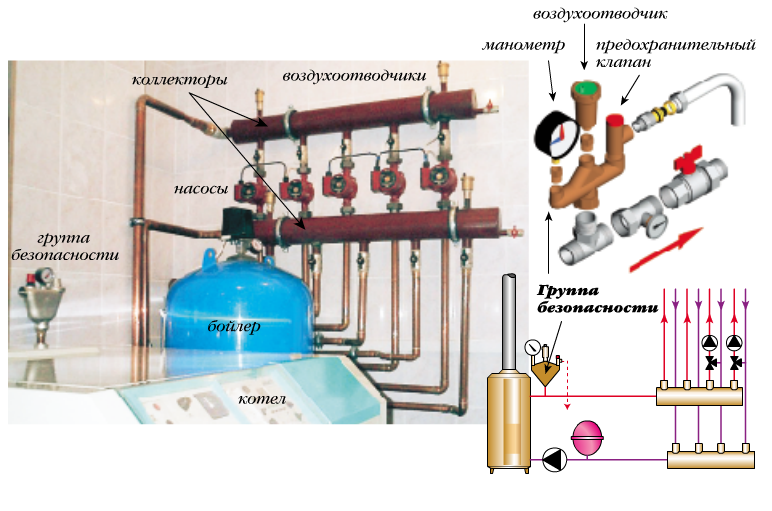

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

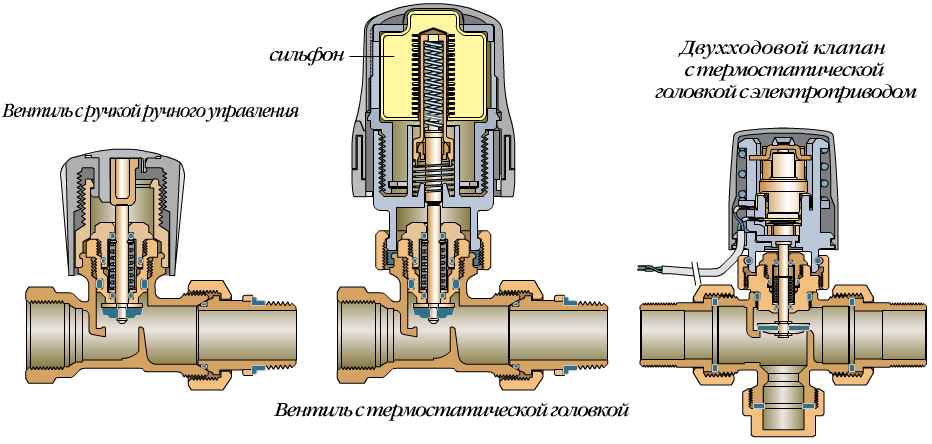

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

  • С ручной регулировкой потока;
  • С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
  • С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

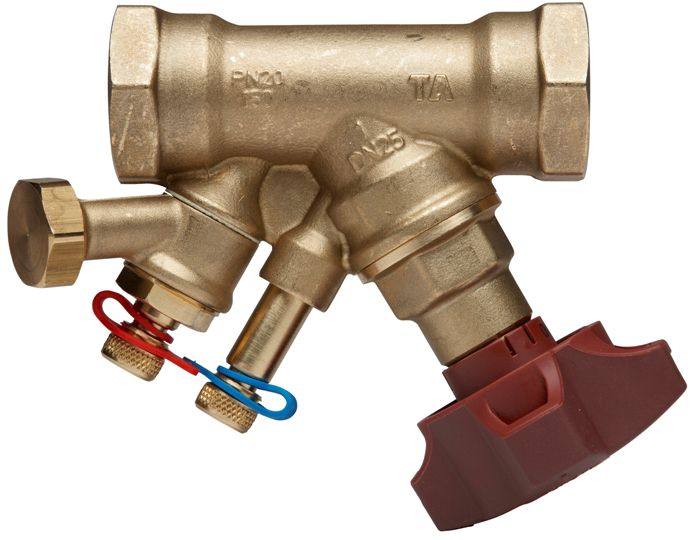

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

  • Равномерное распределение тепла по всем отопительным контурам;
  • Обеспечение гидравлической стабилизации системы, отсутствие резкого перепада давления;
  • Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
  • После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

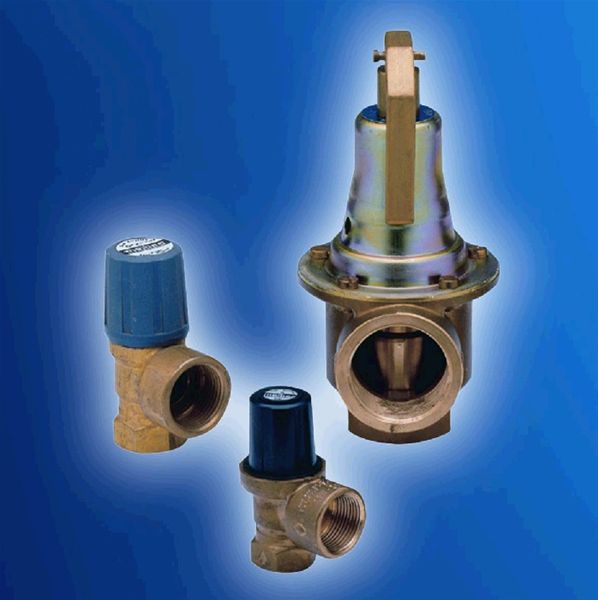

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.


Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

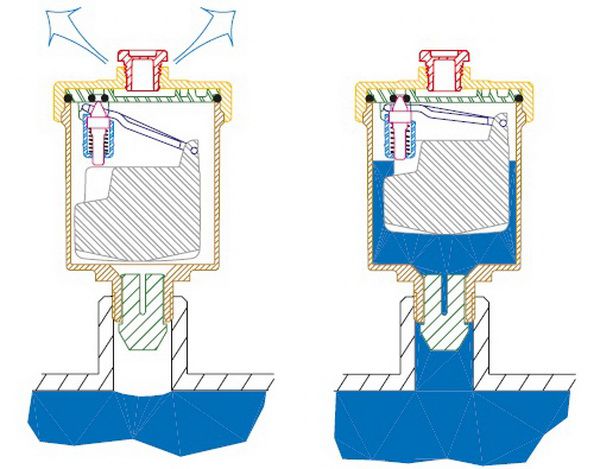

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

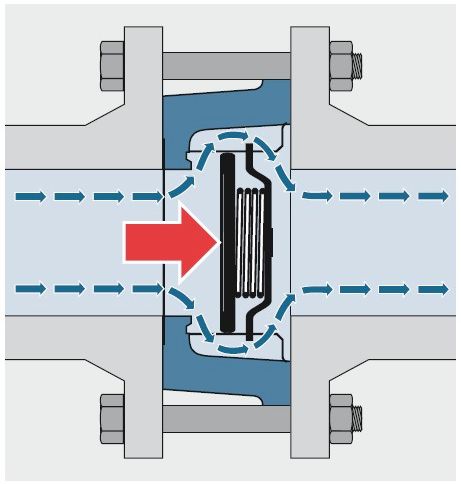

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

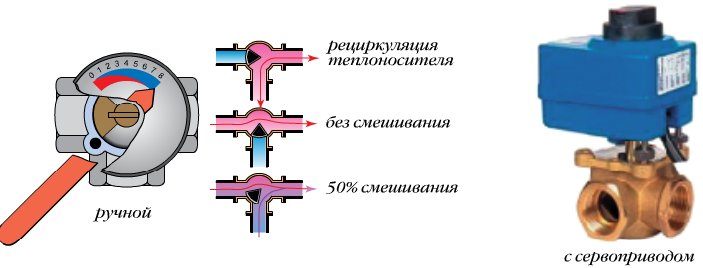

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.


Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

  • Гидравлический;
  • Пневматический;
  • Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.
