Виды и классификация водопроводных фитингов

Водопровод представляет собой важную составную часть инженерных коммуникаций жилых домов, производственных комплексов.

Фитинги водопроводные — это основные соединительные элементы, необходимые для крепления труб между собой, подключения сантехнических приборов, разветвления водопровода, решения других задач при сборке линии водоснабжения.

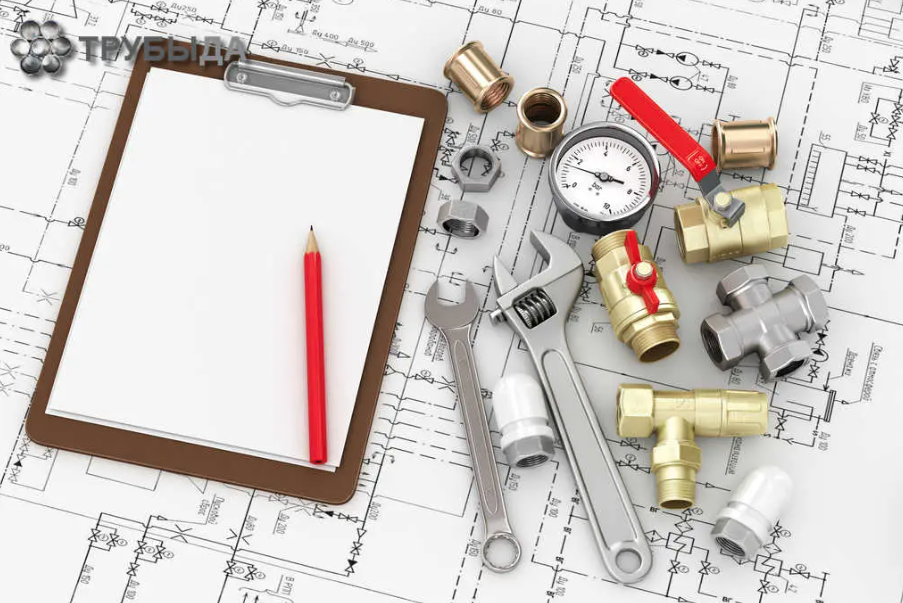

Фитинги и инструменты

Классификация фитингов по материалу производства

По материалу изготовления фитинги для водопровода выпускаются двух видов:

1. Металлические.
2. Пластиковые:

• полипропиленовые;
• полиэтиленовые низкого давления;
• поливинилхлоридные.

Металлические, или резьбовые, — изготавливаются из металла. Резьбы могут быть внутренними и наружными. По форме различаются:

• муфты;
• сгоны;
• тройники;
• уголки;
• крестовины.

Резьбы в фитингах делаются прослабленными с целью облегчения сборки. Чтобы соединение было герметичным, на наружную резьбу наматывают паклю или специальную сантехническую намотку. Такие соединения отличаются высокой прочностью.

Применяются при обустройстве скрытых внутренних магистралей, подключения сантехнических приборов.

Фитинги ПНД для водоснабжения

Для сборки системы внутреннего водоснабжения сантехнический рынок предлагает широкий ассортимент ПВХ-труб и фитингов для водопровода.

Название ПНД взято от способа изготовления, к давлению в трубопроводах отношения не имеет. Поэтому для обустройства систем, работающих при повышенном давлении, подбирают армированные изделия с утолщенными стенками.

Пластиковые фитинги для водопроводных труб хорошо зарекомендовали себя при работе с перепадами температуры, внутрисистемного давления. Обладают высокой коррозионной устойчивостью.

Виды фитингов ПНД:

• Компрессионные. При монтаже зажимается гайкой фиксирующее кольцо. Используются при сборке трубопровода из металлопластика на открытых участках внутри помещения.
• Сварные. Специальным паяльником расплавляется наружная поверхность трубы, внутренняя — фитинга, и детали стыкуются. После остывания получается монолитное соединение.
• Комбинированные. С одной стороны сварное соединение, с другой — резьбовое. Предназначены чтобы подключать сантехнические устройства.
• Клеевые. На места стыковки наносится специальный клей на основе дихлорэтана, растворяющий поверхность пластика. Детали стыкуются. После застывания место соединения аналогично сварному.
• Пресс-фитинги. Концы детали обжимаются специальным электрическим или пневматическим инструментом.

Муфты для труб из ПВХ

В большом ассортименте ПВХ-фитингов муфта — одна из самых востребованных деталей. По своему назначению их можно разделить на 2 вида:

• муфты для соединения труб;
• муфты защитные.

При монтаже, а также ремонте водопроводных магистралей используют муфты с закладными нагревателями. Подготовленные концы вставляются в муфту. К контактам подключается специальный силовой трансформатор.

Детали нагреваются до температуры плавления. При нагревании стыкующиеся поверхности плотно прижимаются между собой, происходит сваривание узла.

Компрессионные муфты снабжены внутренней или наружной резьбой. Элементы стыковочного узла крепятся с помощью крышки-гайки. Герметичность обеспечивает уплотнительное кольцо.

Для чего нужны американка и вентили

Американка — это разъемное муфтовое соединение, состоящее из двух частей. На одной половине нарезана резьба, а на второй — накидная гайка. Обе половины соединяющихся элементов стягиваются гайкой. Между ними ставится прокладка, обеспечивающая плотность соединения.

Преимущества:

• удобство, простота монтажа;
• качество соединения;
• возможность быстрого демонтажа для прочистки загрязненного участка или замены;
• возможность многократно монтировать стыковочный узел;
• удобство подключения дополнительных элементов к системе водоснабжения.

Недостаток один — высокая себестоимость изготовления.

Американки выпускаются с плоским и конусным разъемом, могут быть прямыми и угловыми с разными углами отвода.

Вентили являются элементами запорной арматуры трубопроводов. Служат для подачи воды или ее отключения в систему водоснабжения. Дают возможность контролировать давление путем большего или меньшего открытия клапана, заслонки.

При возникновении аварийной ситуации можно останавливать отдельные участки на ремонт, для устранения дефектов.

Заглушки для труб ПВХ

Заглушки — это детали специального оборудования трубопроводов. Их основное назначение — перекрытие подачи воды. Установив заглушку на отдельном участке, можно заниматься его ремонтом. Основная магистраль будет находиться в работе.

Заглушки бывают пластиковыми, металлическими и резиновыми.

Крестовины для труб ПВХ

При сборке системы водоснабжения крестовины устанавливаются в местах разветвления трубопровода, а также при стыковке труб в разных уровнях.

Крестовины могут быть одного диаметра и с переходом на другие размеры.

Обводы для труб ПВХ

Бывают ситуации, когда на линии прокладки трубопровода возникает необходимость обвода какого-либо элемента. Делается это подбором нужных фитингов — уголков, муфт, переходников.

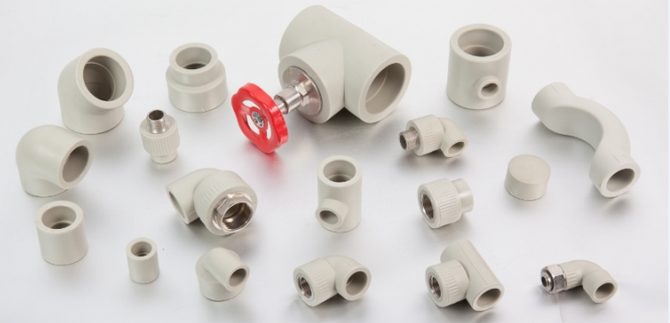

Как подобрать фитинги для труб из полипропилена

После того как будет составлена схема, необходимо подобрать фитинги ПНД для водопровода. Делать это надо с учетом давления и температурного режима, если в общую магистраль включена система отопления.

Преимущества и недостатки ПВХ-труб

Широкий ассортимент водопроводных труб и фитингов дает возможность собрать надежную и долговечную систему водоснабжения.

Простой и удобный монтаж фитингов позволяет собрать конструкцию любой сложности и конфигурации.
