Виды фитингов для труб. Как правильно выбрать

Виды фитингов для труб. Как правильно выбрать

Сборка трубопровода любой сложности не обходится без различных видов фитингов для труб (фурнитуры). Небольшие размеры этих комплектующих отнюдь не уменьшают их значимость. Установка фитингов низкого качества при монтаже повлияет на прочность всей системы и может привести к плачевным результатам. Поэтому уделите особое внимание характеристикам этих важных деталей. Чтобы вам было легче в них разобраться, проанализируем, какие виды фитингов для труб есть в продаже и какие материалы используют при их изготовлении.

Какие существуют виды фитингов для труб?

Фитинги для водопроводных труб – детали внутреннего водопровода, соединяющие трубы и другие элементы. С помощью фитингов осуществляют переход с одного диаметра к другому, к иным подключениям, другим видам резьбы и т.д.

Отметим, какие материалы используются для труб в различных коммуникациях:

  • Металл;

  • Пластик;

  • Композиция этих двух веществ – металлопласт.

Подбирая нужный вид фитингов, необходимо учитывать, что при их изготовлении должны были быть использованы такие же материалы, как и те, из которых сделаны трубы.

Какие существуют виды фитингов для металлических труб?

Чтобы подключить трубы, сделанные из металла, нужны прямые фитинги. Переходные фитинги – чтобы подключить колена с разным диаметром.

Фитинги классифицируют в зависимости от их предназначения. Существуют такие виды фитингов для труб из металла, как:

  • Штуцеры нужны для соединения труб с гибкими отводами;

  • Заглушки, колпачки необходимы для заглушки конечных отверстий;

  • Переходники (футорки, ниппели, сгоны) ставят при стыковке комплектующих с разным диаметром;

  • Крестовины используют, чтобы развести поток на несколько направлений;

  • Коллекторы, или тройники – при создании ответвлений от основного потока;

  • Муфты – для удлинения труб на прямой линии. Это самый простой и наиболее часто используемый вид фитингов. С его помощью можно с легкостью заменить поврежденный участок трубы, не трогая при этом всей системы;

  • Углы и отводы нужны, чтобы изменить направление трубы под разными углами наклона. При их использовании отпадает необходимость применять сварочные работы, что значительно упрощает весь процесс монтажа.

В зависимости от материала изготовления существует насколько видов фитингов для труб, сделанных из металлаВ настоящее время в сантехническом оборудовании применяют жесткие и гибкие отводы, при этом берут соответствующие комплектующие. К каждому соединению, в свою очередь, подбирают фитинги, изготовленные из следующих сплавов:

  • Бронза;

  • Медь;

  • Сталь;

  • Латунь;

  • Чугун.

Для гибких шлангов берут поливинилхлоридные или полипропиленовые элементы.

Фитинги отличаются не только по виду, но и по способу стыковки:

  • Компрессионный;

  • Фланцевый;

  • Резьбовой;

  • Сварочный;

  • Обжимной.

При монтаже сантехнического оборудования в равной степени используются все вышеперечисленные виды фитингов для труб. Выбор комплектующих зависит от предполагаемой нагрузки и диаметра стыковочных материалов. Рассмотрим некоторые из них.

Резьбовая модель детали. Используется в конструкциях, где предполагается большая нагрузка, соединяет трубы, сделанные из высококачественной стали. Сами элементы также производятся исключительно из высокопрочных сплавов, на них нанесена цилиндрическая резьба.

Надежную герметичность таким соединениям можно обеспечить несколькими способами. Классический вариант – это волокна льна, вымоченные в олифе и разделенные на пряди нужной длины и толщины. Более современный и получивший широкое распространение – фум лента (фторопластовый уплотнительный материал).

Соединительные элементы такого вида делаются из сплавов железа (чугун или сталь). Качество фитинга проходит тщательную проверку на производстве. Деталь должна быть без вкраплений или изъянов. Торцевые стенки располагаются строго перпендикулярно осям прохода.

Размер диаметра используемых фитингов находится в диапазоне от 10 до 100 мм. Рабочий температурный режим достигает свыше 170˚С. Такие элементы призваны выдерживать нагрузки в 1,6 мПа.

Узел резьбовых элементов просто разобрать. Это практично, потому что не нужен инструмент для резки металла или вызов специалиста. Помимо этого, детали после разборки можно использовать повторно.

Как правило, подобные соединения устанавливают, если сварка неудобна или невозможна. Обычно такими помещениями являются:

  • Жилые дома;

  • Дачи;

  • Садовые хозяйства;

  • Частные постройки.

Обжимные конструкции. Данный вид соединения надежнее других. Обжимные детали используются не только в бытовых работах, но и при монтаже коммуникаций на улице. Специалисты, выбирающие обжимные фитинги, знают, что данное соединение будет надежным.

При монтаже оно часто является единственно возможным. Угловые соединения и стыки между трубами и деталями разных диаметров или материалов бывает сложно выполнить иным способом.

Обжимные конструкции разбираются и собираются многократно, обеспечивают равномерную и герметичную связь различающихся между собой деталей трубопровода. Коммуникация полностью защищена от протекания или засорения внутри посторонними веществами и мусором.

Данные виды фитингов для труб используются не только для прокладывания водопроводных коммуникаций, но и для газовых и даже для транспортировки ядовитых химических соединений.

Обжимные модели выпускаются двух видов:

  1. Прессовые;

  2. С фиксирующими кольцами.

Сборка с использованием прессовых фитингов реализуется привариванием деталей в точке контакта. При необходимости его удаляют и заменяют на другой. Такой фитинг удобен, когда нет возможности использовать иные виды соединения.

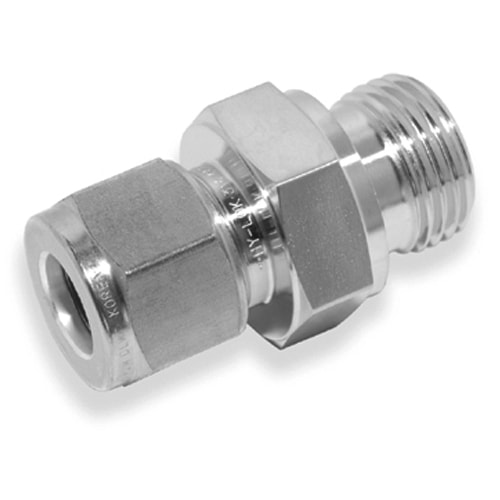

Компрессионные фитинги – это прессовые виды фитингов для труб. Обычно они выбираются для работы на открытых участках, и предпочтение им отдает все большее число специалистов. Компрессионный фитинг без труда устанавливается с помощью двух разводных ключей, в отличие от прессовой детали, которой нужен специальный инструмент. Их особенностью является наличие разрезного кольца. При закручивании накидной гайки кольцо сжимается, что обеспечивает надежное, беспротечное соединение, которое будет очень долго сохранять свои характеристики в условиях высокого давления и вибраций. Самые популярные диаметры компрессионных фитингов: 16, 20, 26 и 32 мм.

Основными деталями, из которых состоят фитинги данного вида, являются:

  • Корпус;

  • Гайка зажима;

  • Зажимное кольцо;

  • Втулка прессовки;

  • Кольцо уплотнения.

Обжимные фитинги для металлических труб обладают рядом преимуществ:

  • Высокой герметичностью без дополнительных соединений;

  • Возможностью многократного использования с сохранением качества детали;

  • Универсальностью в применении по отношению к различным материалам;

  • Высокими техническими показателями.

На сегодняшний день обжимные фитинги с успехом применяют для ремонта и наладки таких сложных систем, как КИП, компрессионных систем, газотурбинного оборудования, метрологии и прочих, требующих эксплуатации при высоком давлении и гарантирующих отсутствие негативных факторов воздействия.

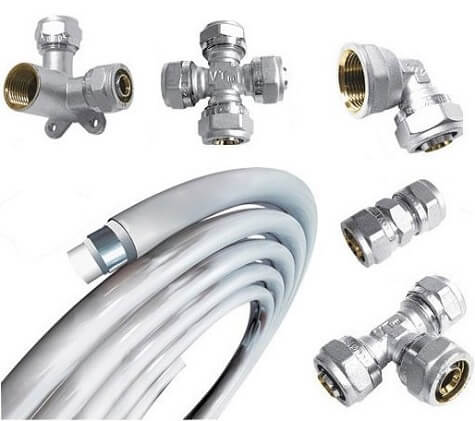

Виды фитингов для металлопластиковых труб

  • Цанговые (резьбовые) фитинги;

  • Компрессионные;

  • Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

  • Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

  • Муфты соединяют две трубы;

  • Фигурные фитинги необходимы для обвода трубы без стыковки;

  • Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

  1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

  • Латунной основной части;

  • Обжимного кольца;

  • Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

  • С внутренней резьбой;

  • С наружной резьбой;

  • С накидной гайкой.

Существуют недостатки такого вида соединения:

  • В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

  • При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

  1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

  • Накидная гайка;

  • Разрезанное обжимное кольцо;

  • Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

  1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

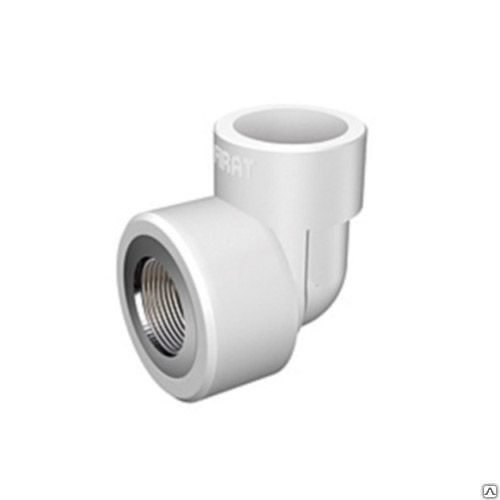

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

  • Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.

  • Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).

  • Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.

  • Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.

  • Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.

  • Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

  • Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:

  • Прямые.

  • Y – образные.

  • T – образные.

По типу подключения виды фитингов для ПВХ труб разделяются на:

  • Компрессионные (обжимные).

  • Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимных полипропиленовых фитингов:

  • С ними удобно и просто работать.

  • Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.

  • Не нужно наличие специального сварочного оборудования.

  • Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Где применяются различные виды фитингов для полиэтиленовых труб?

Исходным материалом, из которого изготавливают различные виды фитингов ПНД труб, служит латунь либо полиэтилен различной плотности.

Диаметры фитингов для ПНД труб варьируются от 20 до 1200 мм.

Виды фитингов ПНД труб:

  1. Компрессионные, как правило, применяют при сборке систем водоснабжения, в том числе питьевых. Их диаметр может составлять от 20 до 110 мм. Они рассчитаны на работу в температурном диапазоне 0… +45 ºС и при давлении от 10 до 16 бар. Монтаж ПНД труб с помощью компрессионных фитингов делают без использования горячих методов – сварки или пайки.

  2. В электросварных устанавливается нагревательный элемент (проволока) на соединяющихся частях. При нагревании проволока плавит торцевые части трубы, и они спаиваются. В итоге получают качественный сварной шов. Такие фитинги берут при монтаже газо- и водоснабжения, при осуществлении аварийно-ремонтных работ. Электросварные фитинги представлены такими видами соединительных элементов, как тройники, отводы на 45º и 90º, переходники, заглушки, соединительные муфты.

  3. Металлические выбирают, если необходимо присоединение труб из отличающихся материалов, например, при сборке труб ПНД со сделанными из металла.

  4. Литые виды фитингов ПНД труб изготавливаются с использованием той же технологии, что и ПНД трубы, благодаря этому в прочности они не уступают соединяемым трубам. Температурные границы применения – 0… + 40 ºС. Используются в газо-, водоснабжении.

  5. Сегментные или сварные виды делают из отдельных нарезанных частей трубы ПНД, которые потом подключают под необходимым градусом способом стыковой сварки. Используются для соединения трубопровода в местах, где он меняет направление: повороты, разветвления. Диаметры сегментных фитингов находятся в рамках 90-450 мм.

  6. Используя латунные виды фитингов ПНД труб, мы получаем наиболее надежное, герметичное соединение. Латунные фитинги лучше всего использовать совместно с забивной опорной втулкой. Этот простой метод предотвратит деформацию торцов соединяемых труб и сужение трубы в месте соединения при сжатии обжимным фитингом.

  7. Труба ПНД 75 мм обычно используется при монтаже безнапорной канализации или прокладке кабеля в уличной траншее.

Какие выбрать виды фитингов для канализационных труб?

При монтаже канализации используют такие виды фитингов труб, которые позволяют собрать систему без применения резьбовых соединений и сварки.

Сегодня массивные канализационные чугунные конструкции сменили легкие, простые в монтаже и обслуживании модели с применением полимерных видов труб и фитингов. Применение этих материалов значительно повысило эксплуатационные свойства канализационных сетей, при этом сделав их значительно дешевле по сравнению с системами из чугуна.

Используемые трубы и фитинги, изготовленные из полимеров, имеют множество плюсов.

  • Легкость конструкции. Пожалуй, это важнейшее свойство. Значительное понижение веса элементов позволяет монтировать систему одному человеку, а не целой бригаде. Доставка к месту монтажа также облегчается. Например, полный комплект для двухэтажного коттеджа в состоянии подвезти небольшой грузовой автомобиль малой грузоподъемности.

  • Длительный срок эксплуатации. Гарантийный срок службы полимерных труб и фитингов составляет от 30 до 40 лет, по факту такие системы служат по полвека. Они не подвержены коррозии, на них не появляются солевые отложения, им не страшны температурные перепады, влага, агрессивная внешняя среда.

  • Легкость монтажа. При сборке деталей канализационной системы в доме понадобится лишь ручной труд. Сборка происходит по принципу конструктора, каждый элемент оснащен посадочным местом – конец одной трубы подключается к началу другой. Аналогично происходит соединение труб при помощи фитингов. Монтаж таких сетей не требует наличия специальных навыков, стоит только овладеть основными техниками.

  • Возможность применения различных элементов позволяет создавать канализационные системы любой сложности.

Узнав о преимуществах полимерных изделий, изучим подробнее сами фитинги. Их виды, область применения, правильность выбора определенного вида.

Где применяются фитинги? В канализационных конструкциях жилых домов как в черте города (многоквартирные дома), так и за пределами (коттеджи, частные дома). Используются в конструкциях для отведения стоков температурой не более 80° C и при недолговременном отведении стоков температурой 95° C. Стоки – это не только загрязненная вода из раковин, унитазов, ванн, но и определенные химические составы, кислотность которых задается параметром рН в рамках значений от 2 до 12.

По типу фитинги делятся на:

  • Использующиеся в конструкциях внутри дома;

  • Применяющиеся при монтаже систем снаружи.

Соединяются фитинги различными способами. Например, посредством уплотнительного кольца либо, что встречается реже, склеивания. При склеивании нет необходимости в использовании уплотнительного кольца.

Фитинги внутренней канализации, соединяемые посредством уплотнительного кольца, представлены следующими элементами:

  • Соединительная муфта с упором;

  • Ремонтная полнопроходная муфта;

  • Редукция – специальный фитинг, использующийся при соединении труб, диаметр которых сильно отличается. Также используют, чтобы сделать переход конструкции из полипропиленовых труб в чугунные;

  • Ревизия – это труба, в которой есть отклонение под определенным углом. Вставляется в трубопровод там, где необходимо проводить прочистку системы от загрязнений;

  • Тройник – элемент, соединяющий две ветви системы водоснабжения. В зависимости от места установки есть тройники с углами 45, 67, 90°;

  • Крестовина двухполосная с углом в 45° и 90° (необходима для стыка труб с разным диаметром);

  • Заглушка;

  • Крестовина однополосная с углами 45° и 90°;

  • Отвод нужен, чтобы сделать поворот конструкции (углы: 30°, 45°, 90°);

  • Патрубок компенсационный.

Фитинги, используемые при прокладке наружных канализаций, соединяющиеся через уплотнительную прокладку, представлены аналогичными элементами, однако среди них попадаются изделия, свойственные только наружным канализациям:

  • Отвод в данной категории представлен более широким диапазоном углов: 15°, 30°, 45°, 67°, 90°;

  • Двухраструбный отвод с резиновыми кольцами на обоих окончаниях изделия;

  • Муфта лишь одна – с упором;

  • Помимо обычного тройника используются так же трехраструбные (угол тройников всегда прямой);

  • Однополосная крестовина, угол 90°;

  • Клапан обратного хода устанавливается в канализационных трубах, проложенных в горизонтальной плоскости, имеющих 2% уклона (2 см на 1 метр);

  • Сифон – 2 колена.

Фитинги, соединяемые при помощи клея, универсальны. Их используют как для прокладки канализационных систем в доме, так и для наружных систем. Сборка осуществляется посредством специального клея для полипропиленовых изделий.

Подобные фитинги представлены такими элементами, как муфты, отводы с углами поворота 30°, 45°, 87°, 90°, тройник с углом поворота 45°, 67°, 90° (аналогичные применяемым внутри дома), редукции и ревизии с крышками.

Вышеперечисленные виды фитингов пластиковых труб можно дополнить двухполосными крестовинами с углами 45° и 90°, заглушками. Также применяют седёлки, их гладкое окончание с углом поворота 90° необходимо для врезки в стояк. Существуют седёлки с раструбами, с прямым углом поворота.

При прокладке инженерных систем необходимо уделять особое внимание подбору конкретных пластиковых труб и фитингов к ним – важен диаметр изделий, материал изготовления и то, где они будут применяться.


По материалам «СантехСтандарт»
