Вентиль шаровый водопроводный: правила выбора и установки

Вентиль шаровый водопроводный правила выбора и установки

Шаровый вентиль относится к классу запорных устройств ручного типа. Он нашёл применение в отопительных, водопроводных, газовых системах и в нефтедобывающей отрасли. Надёжность и удобство конструкции подобных деталей обусловило то, что они прекрасно заменяют клиновые задвижки, а также конические и цилиндрические краны. Основное их предназначение – обеспечение возможности регулирования или полного перекрытия движения жидких либо газообразных сред.

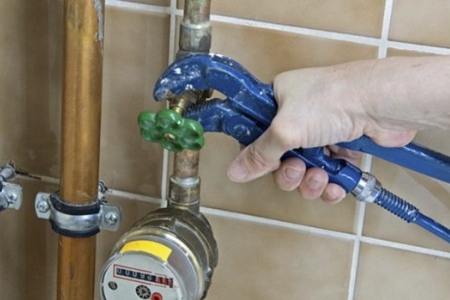

Шаровый вентиль - это современная, удобная и надежная конструкция, применяемая в разных видах трубопроводов

Конструкция и применение

Шаровым называют вентиль (кран), затвор которого имеет сферическую поверхность. Его конструкция включает следующие элементы:

  • корпус. Он может быть цельным (изготавливается с помощью сварки) или разборным. Вентили первого типа ремонту не подлежат. Разборные устройства ремонтопригодны. Но в сравнении с цельносварными шаровыми вентилями для воды они имеют больший вес, более сложную конструкцию и большую стоимость;
  • шар. Выпускается данный элемент в двух исполнениях – плавающем и фиксированном. Его проходное отверстие может иметь сечение, меньшее или равное номинальному диаметру крана;
  • подвижный шпиндель. С его помощью поворачивается запирающая деталь;
  • съёмную ручку;
  • торцевые фторопластовые кольца. Они обеспечивают уплотнение между корпусом и полированным шаром. Кольца из фторопласта характеризуются на порядок меньшим истиранием, чем резиновые уплотнители. Благодаря такому устройству вентиля водопроводного протечки жидкости практически исключены.

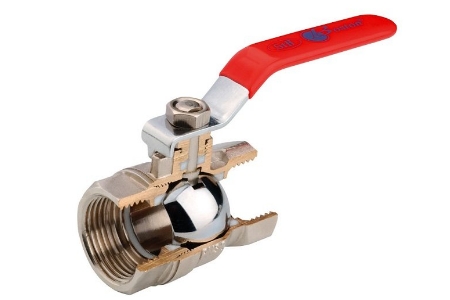

Внутри вентиля расположен металлический шар, который и отвечает за регулировку и перекрытие потока воды

В стальном шаровом затворе, расположенном в корпусе крана, имеется отверстие, ось которого ориентирована параллельно направлению потока. Жёсткое крепление штока и шара формирует ось вращения, которая располагается перпендикулярно направлению движения воды. При совпадении осей отверстия в шаре и потока жидкости, кран откроется. Если же повернуть шток вентиля на 90 градусов, направление осей станет перпендикулярным друг другу. В результате этого действия поток перекроется.

Сфера применения и основные характеристики шарового водопроводного вентиля регламентируются ГОСТом 9702 87. Данное устройство используется в системах транспортировки жидкостей на промышленном и бытовом уровне. Устанавливаются такие устройства на любые — пластиковые, стальные, медные и прочие трубы.

Важно! Применять его как запорно-регулирующую арматуру допускается в системах, диаметр которых колеблется в диапазоне 10 ≤ D≤ 13 миллиметров при рабочем давлении, не превышающем отметку 2500 кг/см².

Высокая герметичность и минимальные гидравлические потери, фиксируемые при полностью открытом кране, позволяют использовать шаровые вентили для транспортировки пара, а также газов в жидком агрегатном состоянии. Из самых эффективных модификаций таких устройств, работающих с газовой средой, эксперты выделяют равнопроходные краны импортного или отечественного производства с номинальным диаметром до 50 миллиметров, оснащенных автоматом аварийного закрытия.

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

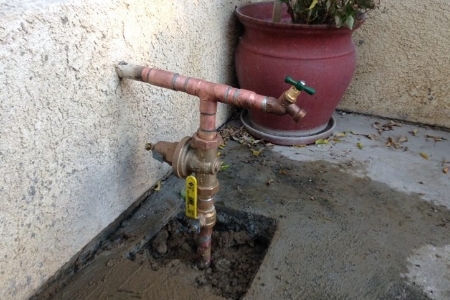

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

  • прямоточные;
  • проходные;
  • смесительные;
  • угловые.

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

  • запорными;
  • запорно-регулирующими;
  • специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

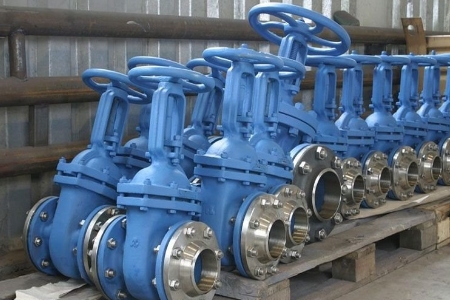

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

ТА=So/Dт ., где

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

  • надёжность и долговечность;
  • компактность конструкции;
  • удобство управления;
  • минимальные потери воды;
  • отсутствие застойных зон и завихрений;
  • высокая герметичность;
  • минимальная степень износа при активной амортизации

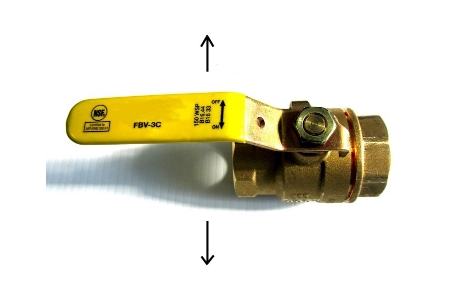

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Важно! Невыполнение данного условия вызовет быструю разгерметизацию устройства.

Особенности устройства

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

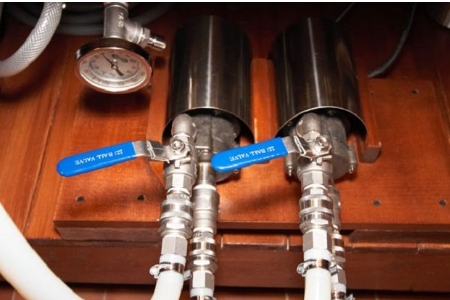

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением. Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

Монтаж вентиля

Правильная установка шарового вентиля обеспечит безопасную работу и продлит срок его службы. Процесс его монтажа ничем не отличается от установки резьбового фитинга. Однако здесь существуют свои нюансы. Опытные домашних дел мастера рекомендуют:

  • выбрать удобное место для работы крана. Ничто не должно мешать поворотам рычага-ручки;
  • при замене, сняв старый кран, очистите резьбу ото льна и попытайтесь накрутить новый. Часто встречается, что 2-3 витка просто сгнивают. Если это произошло, дорежьте резьбу;
  • прежде, чем намотать лён, необходимо убедиться, что кран накручивается без него на 4-5 оборота. Приступать к монтажу вентиля можно только при выполнении данного условия;
  • установку необходимо выполнять с учётом направления потока воды. Оно указано на корпусе этой детали.

Важно! Чтобы исключить протечки необходимо обеспечить, чтобы вентиль накручивался не меньше, чем на 4 витка.


В заключение необходимо отметить, что на современном рынке представлен широкий ассортимент водопроводных шаровых вентилей. Поэтому подобрать устройство, позволяющее оптимальным образом решить поставленную задачу, не составит никакой сложности.



По материалам TrubaMaster
