VALTEC. Е. В. Полякова. Специальные и комбинированные шаровые краны VALTEC

VALTEC. Е. В. Полякова. Специальные и комбинированные шаровые краны VALTEC

Что такое «шаровой кран» объяснять никому не нужно. Этот вид водозапорной арматуры встречается в каждом доме, коттедже, квартире и на любом объекте, оборудованном инженерными системами.

Простота конструкции, быстродействие, технологичность и надёжность позволили шаровым кранам вытеснить ранее применявшиеся вентили и пробковые краны. Во многом такому триумфу этого вида арматуры способствовало появление современных полимерных уплотнительных материалов, таких как тефлон, EPDM, витон и т.п. В частности, именно тефлон позволил создать надёжное, герметичное и термостойкое уплотнение шарового затвора в кране.

2

Сейчас рынок шаровых кранов огромен. Например, в России в 2015 году шаровых кранов из различных материалов торговыми компаниями было реализовано почти на 16 млрд рублей.

3

Компания VALTEC занимается производством и продажей шаровых кранов с 2002 года. Сейчас этот бренд широко известен как в России, так и на всём постсоветском пространстве. Компания поддерживает тесную связь с пользователями своей продукции — монтажными организациями и частными монтажниками, проектными и эксплуатирующими организациями, а также тщательно исследует и анализирует все негативные отзывы о своей продукции. Это позволяет компании VALTEC постоянно совершенствовать изделия, разрабатывать и внедрять новые продукты, облегчающие монтаж и эксплуатацию внутренних инженерных систем.

4

В связи с этим, кроме обычных шаровых кранов в ассортименте компании появляются специальный и комбинированный шаровые краны.

Комбинированные шаровые краны представляют собой совокупность шарового крана и ещё одного или нескольких видов трубопроводной арматуры. Как правило, такая комбинация преследует две основные цели:

сократить монтажную длину арматурного узла, что крайне важно для стеснённых условий;

уменьшить количество соединений, ведь каждое соединение — это лишние трудозатраты и лишний потенциальный источник протечки.

5

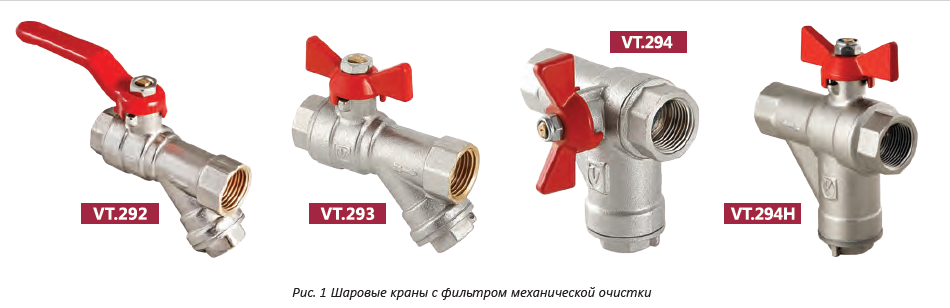

Наиболее известной и достаточно широко распространенной комбинацией нескольких устройств является шаровой кран, объединенный с фильтром механической очистки (рис. 1). В номенклатуре VALTEC эта арматура представлена артикулами:

VT.292 — шаровой кран с косым фильтром и стальной рукояткой;

VT.293 — шаровой кран с косым фильтром и рукояткой «бабочка»;

VT.294 — шаровой кран с прямым фильтром (правый и левый) и боковым расположением рукоятки;

VT.294Н — шаровой кран с прямым фильтром (правый и левый) и верхним расположением рукоятки.

6

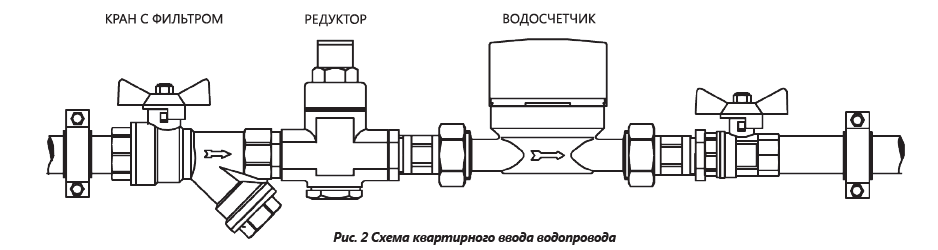

Основная сфера применения шаровых кранов с фильтром — это квартирные вводы водопровода (рис. 2).

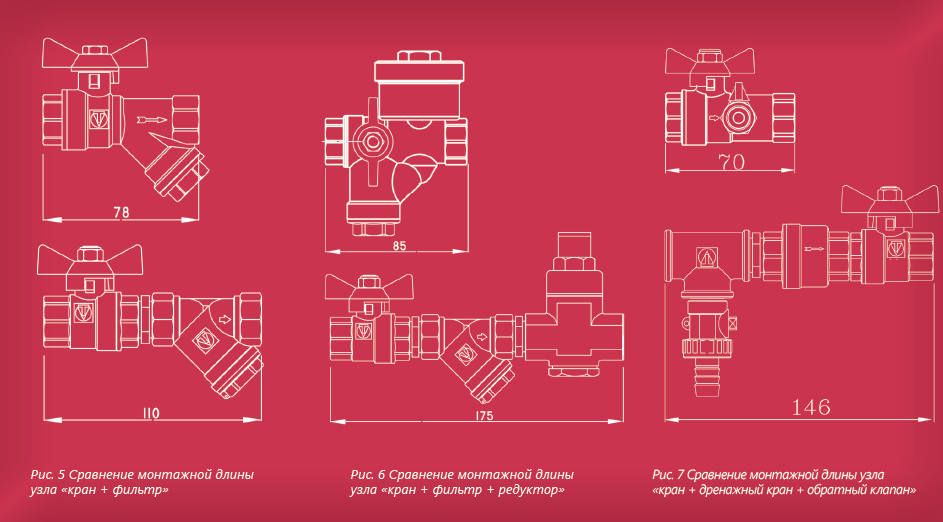

Использование шарового крана с фильтром позволяет сократить монтажную длину этого узла на 25-30% (рис. 5).

7

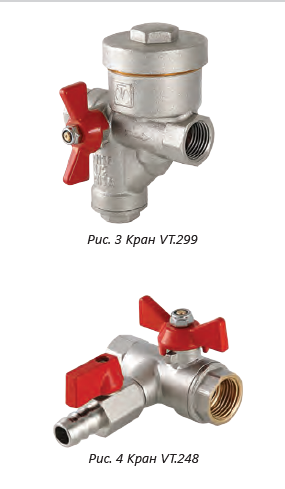

Следующим шагом на пути уменьшения габаритов квартирных узлов ввода холодной и горячей воды стало появление кранов VT.298-299 (КФРД) (рис. 3). В этих изделиях объединены угловой шаровой кран, прямой фильтр и редуктор давления с фиксированной настройкой выходного давления в 3 бара.

Кран выпускается в правом (VT.298) и левом (VT.298) исполнениях и рассчитан на входное давление до 16 бар. Использование крана позволяет сократить монтажную длину узла на 52% (рис. 6).

8

Толчком к разработке некоторых новых изделий компании VALTEC является изменение требований отечественных нормативных норм в области строительства. Так, например, в номенклатуре появился комбинированный шаровой кран с дренажным краном и обратным клапаном VT.248 (рис. 4).

9

Такой кран позволяет выполнить требования СП 30.13330.2012 «Внутренний водопровод и канализация зданий», п.7.1.11, который гласит: «В жилых квартирах на стояке холодного водоснабжения, в том числе с трубами из полимерных материалов, следует устанавливать кран первичного пожаротушения, к которому должен быть постоянно подсоединен шланг, не являющийся пожарным рукавом. Шланг должен иметь длину, обеспечивающую подачу воды в наиболее отдаленную точку квартиры. Кран следует устанавливать после домового счетчика холодной воды». В п.7.1.9 того же свода правил предписана установка обратного клапана в узлах подключения квартир после водосчетчика. Установка крана VT.248 после прибора учета даёт возможность существенно сократить монтажную длину данного узла (рис. 7).

10
Комбинированные краны VALTEC применяются не только внутри квартир, но и на общедомовых разводящих трубопроводах. Так, типовым решением для узлов отключения стояков является использование вентиля или крана, сгона, тройника с пробкой (см. рис. 9а). Такие узлы устанавливаются в начале и в конце стояка. Для отключения и осушения какого-либо стояка производится следующий комплекс действий:

11

вентилями или кранами стояк отключается от магистрали;

отвинчивается пробка нижнего тройника, и вода с него сливается;

отвинчивается пробка верхнего тройника, обеспечивая связь стояка с воздухом.

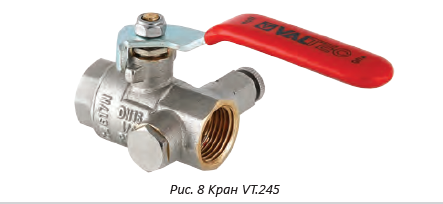

Тем самым сливаются «зависшие» остатки воды. В номенклатуре VALTEC специально для обслуживания стояков имеется кран с дренажом и воздухоотводчиком VT.245 (рис. 8).

12

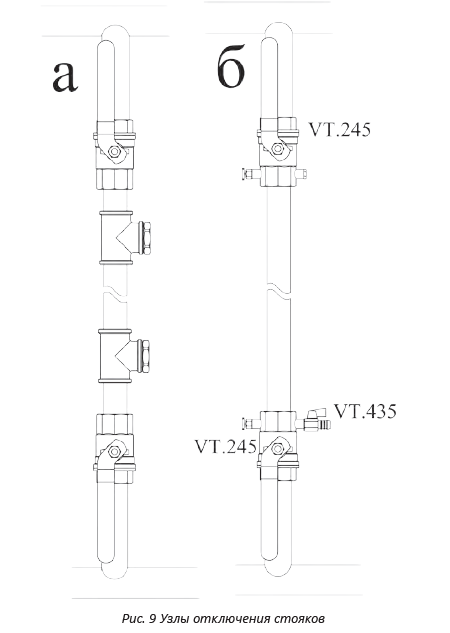

Кран снабжён дренажным патрубком с резьбовой самоуплотняющейся пробкой и ручным воздухоотводчиком, который обеспечит поступление воздуха в стояк при сливе с него рабочей среды. На кран, установленный внизу стояка, вместо пробки рекомендуется устанавливать дренажный кран VT.435 (1/4"), что сделает обслуживание стояка ещё более удобным (рис. 9б).

Специальные шаровые краны можно условно разделить на три основные группы:

краны, предназначенные для выполнения строго определенной функции;

краны, разработанные для трубопроводов, выполненных из конкретного материала;

краны с дополнительной функцией.

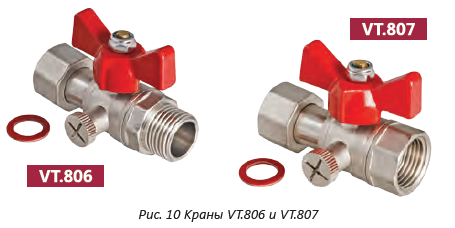

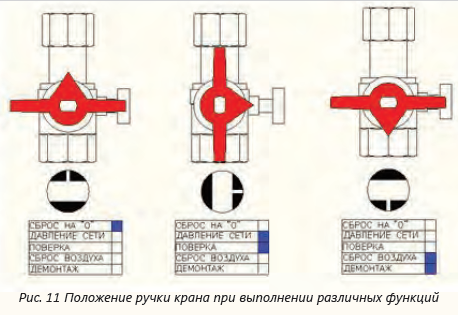

Наиболее яркими представителями первой группы шаровых кранов являются краны для подключения манометров VT.806 и VT.807 (рис. 10). Эти краны позволяют выполнять следующие сервисные функции (рис. 11):

отсекать кран от трубопровода для ремонта или замены;

выпускать воздух и газы, скопившиеся перед манометром;

сбрасывать показания манометра на «0», соединяя его с атмосферным воздухом;

подключать поверочный манометр через резьбовой патрубок.

Наличие накидной гайки с прокладкой дает возможность устанавливать циферблат манометра в любое удобное для наблюдателя положение.

13

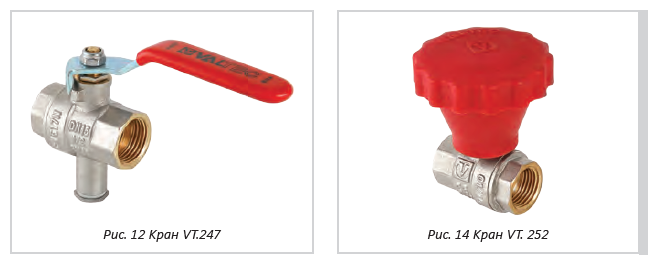

К этой же группе можно отнести кран VT.247 (рис. 12) с патрубком для присоединения датчика температуры.

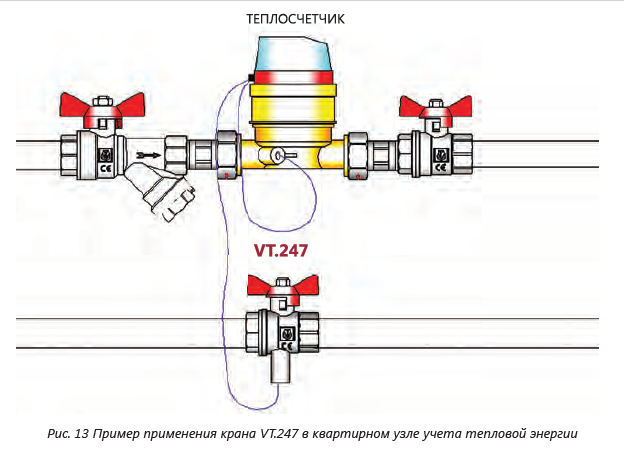

Этот кран используется в квартирных узлах учёта тепловой энергии. Датчик от теплосчетчика, присоединенный к специальному патрубку крана, располагается по оси шарового затвора (рис. 13).

Таким образом, закрыв кран, пользователь отсекает датчик от рабочей среды сразу с двух сторон, что необходимо для его обслуживания и замены. То есть, при использовании крана VT.247 отпадает необходимость установки двух шаровых кранов и специального переходного тройника для датчика температуры.

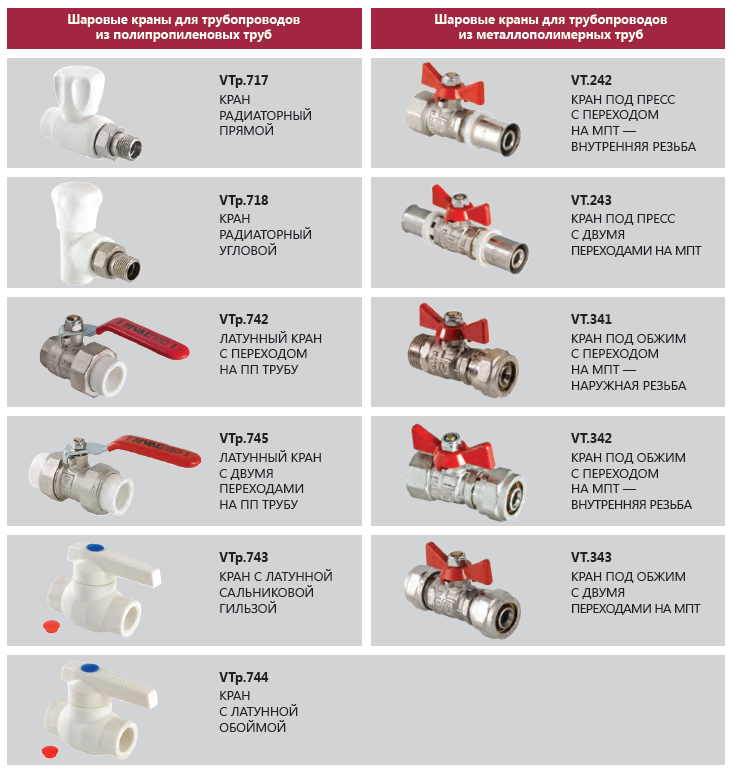

Ко второй группе специальных шаровых кранов в ассортименте продукции VALTEC можно отнести краны, предназначенные для установки на трубопроводах из полипропиленовых и металлополимерных труб. Номенклатура этих кранов приведена в таблице 1.

К специальным кранам третьей группы можно отнести шаровой кран с плавным открыванием VT. 252 (рис. 14).

14

По сути, это обычный шаровой кран серии Base, в рукоятку которого встроен планетарный редуктор, обеспечивающий плавное открывание крана и предохраняющий обслуживаемую систему от гидравлических ударов.

Это согласуется с требованиями п.7.1.4. СП 30.13330.2012«Конструкция водоразборной и запорной арматуры должна обеспечивать плавное открывание и закрывание потока воды».

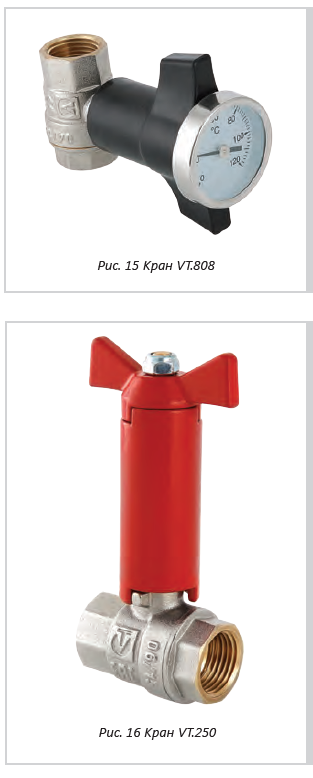

При использовании шаровых кранов в системах горячего водоснабжения и отопления пользователям безусловно придётся по душе дополнительная функция шарового крана VT.808 (рис. 15): в рукоятку этого крана встроен термометр, что позволяет контролировать температуру транспортируемой среды.

15

В тепловых узлах и на внутренних разводящих сетях систем ГВС и отопления трубы, как правило, прокладываются в тепловой изоляции. Обслуживание обычных шаровых кранов в этих условиях весьма проблематично. Для изолированных трубопроводов в ассортименте VALTEC имеется шаровой кран VT.250 (рис. 16).

Шток этого крана имеет удлиненную длину 56 мм, что позволяет управлять краном даже при его установке на теплоизолированном трубопроводе.

Специально для установки на коллекторах с выходами стандарта «евроконус» VALTEC предлагает коллекторные краны VTc.720 (рис.17).

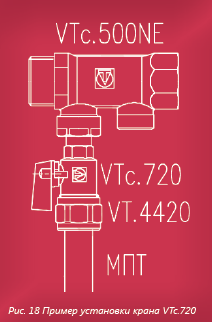

С помощью накидной гайки этот кран присоединяется к выходу коллектора и с помощью соответствующего соединителя может присоединяться к пластиковой, металлополимерной, медной или полипропиленовой трубе (рис. 18).

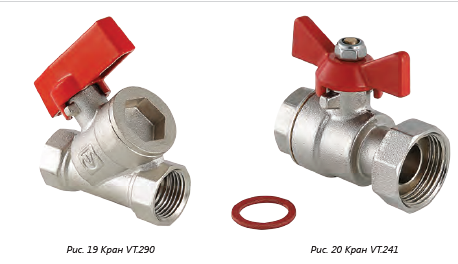

Значительный интерес вызывает у специалистов шаровой кран с цельным корпусом VT.290 (рис. 19).

В отличие от традиционных латунных шаровых кранов, этот кран состоит не из двух полукорпусов, а из корпуса и пробки. При этом соединение корпуса с пробкой вынесено за ось соединяемого трубопровода, поэтому оно не будет испытывать продольных и изгибающих усилий, являющихся наиболее частой причиной поломок шаровых кранов на трубопроводах, работающих в сложных условиях эксплуатации.

16

Весьма востребованным у монтажников является кран с накидной гайкой VT.241 (рис. 20).

Он значительно дешевле шарового крана с полусгоном и проще в монтаже, хотя функционально ни в чём не уступает последнему. Кран позволяет легко присоединяться к водонагревателям, теплообменникам, прочей сантехнической арматуре с наружной резьбой. Одновременно кран позволяет делить трубопровод на ремонтные участки.

В этом обзоре были рассмотрены лишь комбинированные и специальные шаровые краны торговой марки VALTEC, хотя в номенклатуре компании имеются также шаровые краны для подключения сантехприборов , трехходовые краны и так называемые «встроенные» шаровые краны, которые интегрированы в другие изделия (коллектора, смесительные узлы, модули быстрого монтажа, узлы подключения радиаторов и т.п.) и носят вспомогательное сервисное назначение.

Более подробно с полной номенклатурой шаровых кранов компании VALTEC, их особенностями и полными техническими характеристиками можно ознакомиться на сайте www.valtec.ru.

Опубликовано в журнале "Вестник арматуростроителя" № 4 (39)
