Устройство и область применения шаровых фланцевых кранов

Устройство и область применения шаровых фланцевых кранов

Шаровой кран — устройство для перекрытия и открытия потока рабочей среды на трубопроводах. Применяется для монтажа трубных систем довольно давно, но только появлением новых материалов обязано новой волне популярности. Одна из разновидностей устройства — шаровой фланцевый кран, который отличается от других подобных деталей способом крепления. Главная особенность устройства — способность работать в особо загрязненной, илистой среде.

Назначение шаровых кранов

Устройство предназначено для пропускания либо полного перекрытия жидкости путем поворота ручки — рычага на 900 по часовой стрелке (положение «Закрыто») или против нее (положение «Открыто»).

Обратите внимание! Регулировка потока хотя и возможна, но частичное открытие механизма приводит к быстрому разрушению запорного устройства, кроме того приоткрытое отверстие создает точки застоя, где будут скапливаться отложения, что в конечном итоге нарушает герметичность конструкции.

Конструкция запорных шаровых устройств

Простая конструкция надежна и долговечна, она выполняется из различных материалов: стали, чугуна, цветмета, а также из разновидностей пластика. Стальные детали изготавливаются из нержавеющей и молибденистой жаропрочной стали, для герметичности используют уплотнители.

конструкция

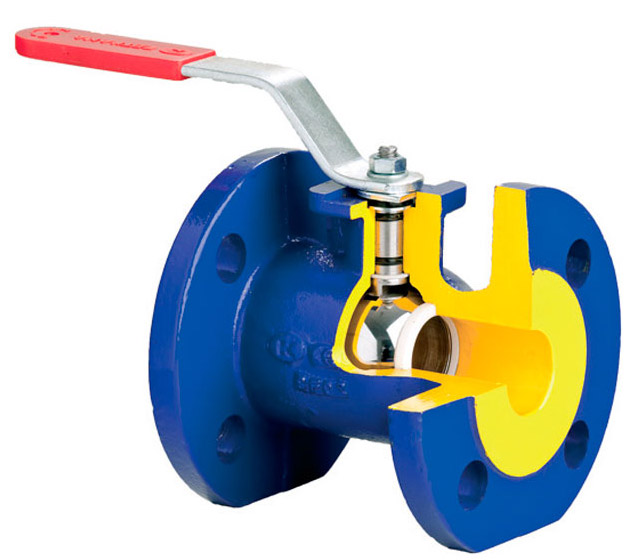

Конструкция шарового крана состоит из корпуса, запорного устройства, штока и рукоятки. Особенность конструкции — запорный механизм представляет собой шар с отверстием, соответствующим сечению трубы, который закрепляется в специальных седлах.

Поворот шара устанавливает отверстие либо в долевое положение, либо в поперечное, обеспечивая проток или перекрывая его.

Кран шарового типа — полнопроходное устройство, где нет места для накопления отходов, и, следовательно, изменения показателей давления, поэтому его можно использовать в системах различного типа: канализационных, водопроводных, теплопроводных, газовых и т.д.

Устройство легко монтируется, имеет подходящие размеры, которые соответствуют размерам труб, поворотный механизм не требует приложения особых усилий.

Это надежная недорогая деталь, которая, может выполняться в различных модификациях.

Разновидности шаровых устройств по способу крепления

Корпус может быть оснащен резьбой, с помощью которой участки трубопровода крепятся между собой, а также специальными приспособлениями для соединения — муфтой или фланцами.

Каждый вид конструкции предполагает определенный способ крепления: резьбовое соединение, муфтовое или фланцевое, что позволяет монтировать устройство на любую магистраль.

Шаровые устройства подразделяют в зависимости от способа крепления на несколько видов:

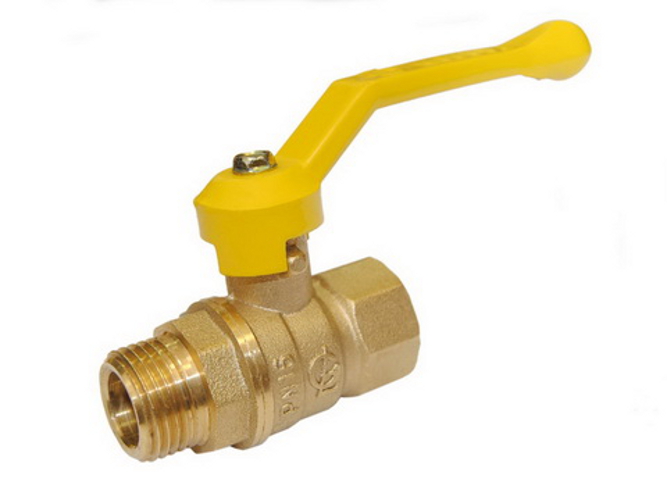

  • Муфтовые краны имеют резьбу с одной или обеих сторон, чаще всего применяется для монтажа водопроводных систем. Запорный механизм при этом может приводится в действие либо, либо с помощью автоматического устройства.

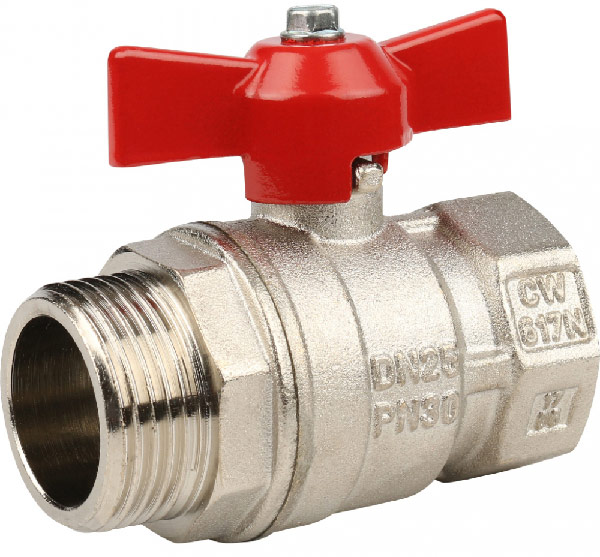

  • Штуцерные краны похожи на муфтовые устройства с той лишь разницей, что резьба на этих деталях внешняя, а крепление осуществляется с помощью накидной гайки. Применяются для транспортировки нефти, а также для подачи жидкостей в химической и пищевой отрасли.

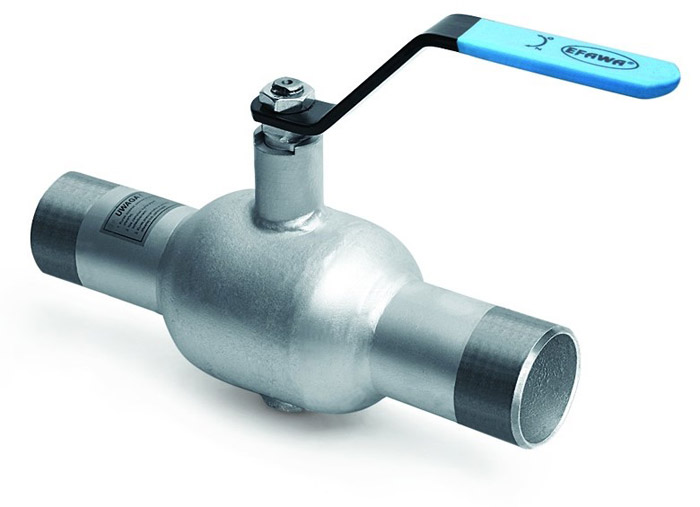

  • Сварные — устройства, которые создают неразъемные соединения в любых типах трубопроводов.
  • Фланцевые — крепятся с помощью специальных пластин. Применяются для монтажа газопроводов, нефтепроводов и в магистралях, транспортирующих различные химические вещества.







Устройство фланцевых шаровых кранов

Фланцевое соединение — монтаж труб с помощью специальных соединительных пластин — фланцев, которые наварены на концах труб. Фланцы стягивают гайками и болтами или гайками и шпильками.

Фланец — это пластина в виде кольца, прямоугольника или квадрата с одним или несколькими отверстиями, в которые и вставляются болты.

Применение фланцевых кранов

Такой способ крепления позволяет использовать краны в среде вязкой, сильно загрязненной, а также шламовой (с илистым остатком).

Краны фланцевые предполагают частичную сборку-разборку, кроме того, они незаменимы в помещениях, где запрещено проведение сварочных работ. Такие устройства могут монтироваться и демонтироваться неоднократно. Монтаж устройств из нержавеющей стали предполагает использование ответных плоских или воротниковых нержавеющих фланцев. Часто фланцы служат не только для соединения труб между собой, но и для подключения трубы к различным устройствам: теплообменникам или емкостям.


Обратите внимание! По давлению такие детали обладают цикловой прочностью в 100000 циклов.


По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
