Трубы стальные бесшовные горячедеформированные ГОСТ 8732 78: производство, применение и сортамент

Трубы стальные бесшовные горячедеформированные ГОСТ 8732 78 производство применение и сортамент

Производство

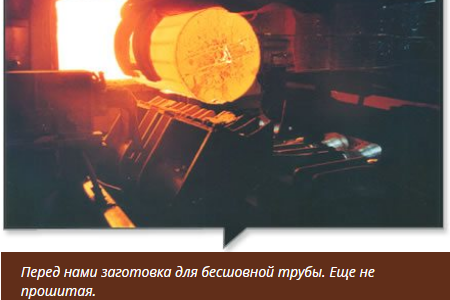

Трубы стальные горячедеформированные бесшовные производятся из круглой в сечении заготовки — штанги.

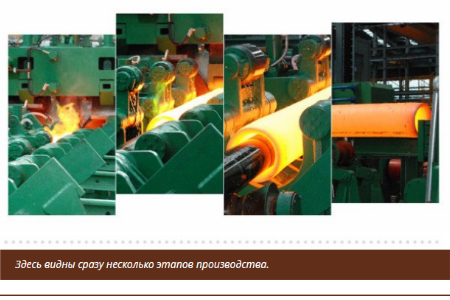

В общих чертах процесс изготовления выглядит так:

  • заготовка прогревается до температуры, при которой сталь становится пластичной;
  • затем  на прошивном стане она превращается в полый цилиндр — гильзу;
  • после этого  по-прежнему раскаленная заготовка поступает в бесчисленные вальцы, где ее вытягивают и обжимают до необходимых диаметра и толщины стенок. все это время внутри полого цилиндра гильзы остается оправка;
  • на последнем этапе труба калибруется вальцами, охлаждается и нарезается на отрезки нужной длины.



Важно:  холоднодеформированная бесшовная стальная труба производится практически так же. Разница лишь в том, что после прошивки и перед вальцеванием она охлаждается водой. Кроме того, для нее обязательно термообработка после прокатки.

Разумеется, описание самое примитивное и общее.  Детали технологии могут отличаться в зависимости от типа заготовки (она может быть слитком, кованой, непрерывнолитой или катаной), способа раскатки гильзы (в сущности, гильза может быть получена не только прошивкой, но и экструзией — продавливанием металла прессом через кольцевидную щель) и многих других параметров.


Стандарт и сортамент

Как нетрудно предположить уже при чтении заголовка статьи, горячедеформированные бесшовные стальные трубы производятся по ГОСТ 8732-78. Сортамент труб оговорен в стандарте:

Важно: взятые в таблице сортамента в скобки размеры не рекомендовано использовать при разработке нового оборудования.

Согласно гост 8732 78 трубы стальные бесшовные горячедеформированные производятся мерной и немерной длины в пределах 4 — 12,5 метров.

Предельные отклонения длины труб мерной (и кратной мерной) длины не должны превышать:

  • при длине трубы до 6 метров — +10 миллиметров;
  • при длине трубы свыше 6 метров или при ее диаметре свыше 152 миллиметров — +15 мм.

Отрицательные отклонения размеров не допускаются.

Кроме того, согласно стандарту:

  • ни овальность, ни разностенность трубы не должна выводить ее за пределы максимальных отклонений по диаметру и толщине стенок;
  • кривизна произвольного участка трубы на одном метре длины не должна превышать 1,5 мм для труб с толщиной стенок до 20 мм, 2 мм для труб с толщиной стенок 20-30 мм, 4 мм — для труб со стенками толщиной свыше тридцати миллиметров.

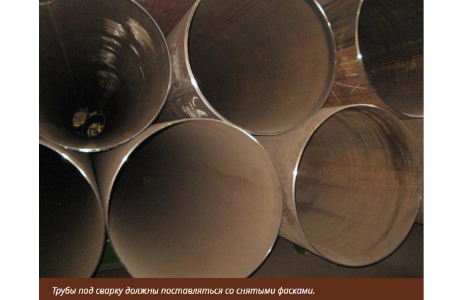

В данном стандарте это не оговорено, однако  труба стальная горячедеформированная бесшовная подчиняется общему правилу: трубы, идущие в дальнейшем под сварку, поставляются  со снятой фаской под углом 30-35 градусов к торцу трубы. С торца угол должен быть притуплен.




Применение

Свойства трубы

Чтобы понять, где могут быть использованы трубы данного стандарта — посмотрим, что они  собой представляют.

  • бесшовные трубы стальные дороже в производстве, чем аналогичные сварные;
  • при этом за их цену покупатель приобретает прежде всего прочность: труба не имеет самого уязвимого места — шва;

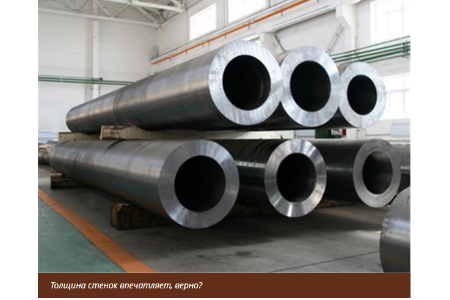

  • кроме того, максимальная толщина стенок трубы по гост 8732-78 составляет очень внушительные 75 миллиметров.

Области применения

Из особенностей трубы вытекает и ее применение: особо ответственные трубопроводы, где либо необходима экстремальная прочность, либо любая утечка обойдется слишком дорого:

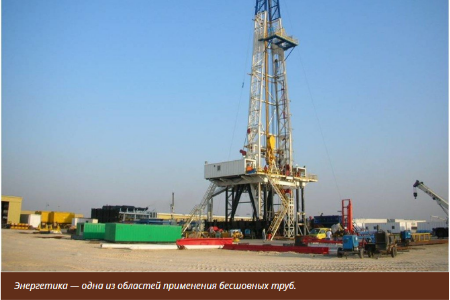

  • энергетика. бесшовные трубы нержавеющие применяют для циркуляции теплоносителя в котлах и для отвода перегретого пара к турбинам;



  • химическая промышленность. кроме транспортировки жидкостей и газов под высоким давлением, применение бесшовных стальных труб обусловлено подчас и стремлением избежать малейших утечек. на оборонных предприятиях даже несколько молекул некоторых веществ, попавшие в воздух лаборатории, могут отправить в лучший мир весь персонал;
  • авиастроение. в нем применяются в основном тонкостенные трубы; ценны сочетание в них максимальной прочности при небольшой толщине стенок и, соответственно, малом весе;

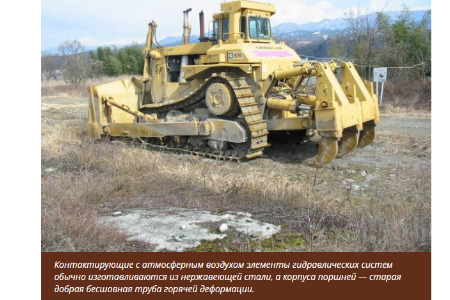

  • гидравлические системы. поршни и цилиндры, которым предстоит выдержать сотни атмосфер давления масла, делаются именно из бесшовных труб; горячедеформированные предпочтительнее там, где нужна особо большая толщина стенок и прочность;



  • переработка и транспортировка нефти и газа. для магистральных трубопроводов используются сварные трубы; однако там, где давления исчисляются сотнями атмосфер, опять-таки предпочтительна толстостенная бесшовная труба.



Заключение

Итак, мы познакомились с материалом, чье основное свойство — способность выдерживать огромные давления. Будем надеяться, что информация окажется полезной для вас. Удачи!

По материалам "О трубах.ру"Не загружено превью изображение
