Трубы канализационные пвх: размеры, свойства и монтаж

Трубы канализационные пвх размеры, свойства и монтаж

Первые пластиковые трубы и фитинги пришли в Европу из США. Нам технология досталась уже полностью обкатанной.

На сегодняшний день пластиковым системам водоснабжения и водоотведения исполняется больше 50 лет, хотя у нас они активно осваиваются лишь последние 10 лет. Это при том, что ГОСТы (до сих пор актуальные) на пластиковые трубы, в первую очередь – канализационные, были разработаны еще 30 лет назад.

Характеристики и свойства

Преимущества материала очевидные: сырье для канализационных ПВХ труб (которые не требуют высокой прочности на растяжение, работают не под давлением) доступно из переработанного вторсырья на основе углеводородных полимеров. Такие трубы выдерживают воздействие агрессивных сред, краткосрочное воздействие среды даже с температурой до 100 °С.

Так как высоких ударных нагрузок в системе самоточной канализации нет, то и требования к жесткости и прочности тоже невысокие. ПВХ трубы не горят, устойчивы к кислоте и воздействию солнечного света. Еще одно важное свойство пластика: на внутренних стенках не образуется нарост бактериального или минерального происхождения – ему просто не за что зацепиться на гладкой поверхности!

Все эти факторы делают пластиковую канализацию доступной по цене, выгодной при монтаже (вес трубы, по сравнению с ранее использовавшейся чугуниной, просто смешной), долгосрочной в работе конструкцией. Единственное серьезное условие – правильный аккуратный монтаж. Но системы внутреннего водоотведения настолько просты, что с ними справляются даже начинающие.

Советы по монтажу

Постоянно помните про уклон: главное при монтаже канализации. Проверяется с помощью строительного уровня. Что касается эстетики (закрывать или не закрывать коммуникации). Всегда может быть необходимость «добраться до трубы», например, чтобы проверить состояние колодца, после того как соседи сверху допустили утечку.

Пластиковые трубы для безнапорной канализации производят из: полиэтилена, поливинилхлорида, полипропилена и их производных. Каждый вид имеет свои особенности и решение, применить тот или иной материал, зависит от уровня активности среды, имеет свой срок службы. Также производятся гладкие напорные ПВХ трубы больших диаметров с повышенной прочностью, для работы на канализационных станциях.

Канализационные ПВХ трубы с диаметрами 50-110 мм активно применяют для устройства вентиляции и прокладки электропроводки, устройства систем орошения и прочих нужд.

Размеры канализационных труб из ПВХ

Стандартные размеры труб ПВХ определены в размерном ряде всего из четырех позиций: 40, 50, 90 и 110 мм. Импортная продукция изначально была намного разнообразнее по размерному ряду (25, 32, 75 мм и др.), но и ГОСТовские размеры тоже в себя включает.

В любом случае вы можете найти необходимые переходники на любые канализационные системы любых производителей. Многие отечественные производители также производят нестандартные размеры труб, но только по ТУ. Эта продукция ничуть не хуже, чем трубы с отметкой ГОСТ.

Трубы до 110 м выпускаются в отрезках от 0.5 до 2 м. Типоразмеры от 110 до 300 мм выпускаются в отрезках от 2 до 6 м. Диаметры от 300 мм и выше выпускаются в отрезках 6-12 м.

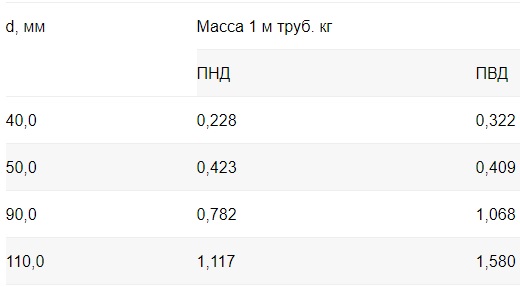

Вес труб, теоретический (данные ГОСТ 22689.2-89, таблица 22):


Канализационные трубы ПВХ диаметром свыше 110 мм чаще используются для создания наружной канализации и систем трубопроводов на производстве. В этой категории существует очень много типоразмеров плоть до 300 мм. Размеры высших порядков применяют для организации коммунальных сточных сетей.

Хитрости монтажа

Самый простой способ соединить две детали пластиковой канализации – смочить вставляемую трубу и прокладку мыльным раствором с помощью губки: проверенный надежный способ. Дополнительной герметизации, если детали плотно вошли в соединение – не требуется.

Размеры переходников, тройников, муфт в диаметре не отличаются у многих систем. Но могут отличаться по длине патрубков и длине посадочных мест. У различных производителей различаются по размерам и жесткости резиновые кольца-уплотнители, в частности по ширине и наружному диаметру.

Эти отличия незначительны, но вы можете столкнуться с тем, что кольцо от одной системы болтается или не входит в посадочную канавку патрубка другой системы. Если столкнетесь с такой проблемой (может возникать при стыковке дорогой импортной канализации и отечественной недорогой) – придется проявить смекалку: либо подтачивать кольцо, либо выполнить дополнительную герметизацию стыка санитарным герметиком.

Также при состыковке деталей из различных систем могут выявляться несоответствия по посадочным диаметрам на доли миллиметра. В таких случаях придется использовать наждак или «болгарку», чтобы размеры посадочной поверхности довести до необходимых.

В случае отсутствия необходимого переходника (нет ни в ГОСТах, ни у производителя), его легко можно сделать самостоятельно: пластиковые канализационные трубы из ПВХ легко поддаются пайке. За небольшую плату, необходимый тройник или переходник вам сварят сантехники, из имеющихся в наличии деталей. Данную услугу можно найти как на строительном рынке, так и у частных мастеров.

Потом планируйте отделку. Истина избитая, но не зря ходит масса историй о том, когда приходилось вырывать старый чугунные тройники и трубы из стен, недавно обложенных «модной» плиткой с яркими маками или пестрыми колибри (неоднократно случалось в практике автора: хозяева были в шоке, плакали, матерились, но вынуждены были смириться – другого выхода не было)!
