Трубопроводная арматура

Трубопроводная арматура

Обслуживание, ремонт, реконструкция трубопроводных коммуникаций, а также управление параметрами различных сетей невозможно без такого важного элемента, как трубопроводная арматура. К продукции, которая попадает в эту категорию, относится обширный перечень приспособлений. Они решают задачи управления пропускной способностью трубопровода, объемами перемещаемого вещества и помогают контролировать все необходимые параметры.

Что собой представляет трубопроводная арматура

Приспособления, которые применяют в трубопроводных системах для регулировки, включения и остановки перемещения потоков транспортируемой среды, получили название трубопроводной арматуры. Принцип действия такого оборудования основан на изменении пропускного сечения трубы, что изменяет силу потока жидкости или газа. В зависимости от способа управления арматура может иметь следующие типы привода:

  • ручной/механический;
  • пневматический/гидравлический;
  • электрический/электромагнитный;
  • автоматический/автономный/дистанционный.

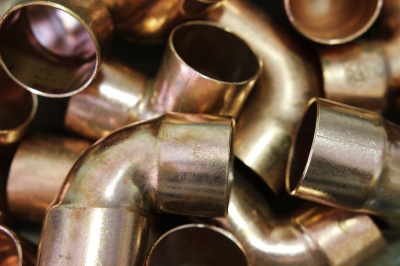

Трубы и трубопроводная арматура могут быть изготовлены из различных видов чугуна, стали, сплавов никеля, титана или алюминия. Наиболее распространенными типами арматуры являются задвижки, вентили, затворы, клапаны и регулирующие устройства.

Трубы и трубопроводная арматура могут быть изготовлены из различных видов чугуна, стали, сплавов никеля, титана или алюминия. Наиболее распространенными типами арматуры являются задвижки, вентили, затворы, клапаны и регулирующие устройства.

На какие виды делится трубопроводная арматура

Вся продукция, которая входит в раздел трубопроводная арматура каталог, разделяется на ряд крупных подгрупп.

  • Запорная арматура – это наиболее популярный и часто встречающийся вид оборудования для трубопроводных систем. С ее помощью выполняется полное прекращение процесса перемещения газа или жидкости на определенном участке трубопровода. Герметичность запорных устройств и ресурс их работы выступают основными характеристиками, которые демонстрируют качество и возможности использования трубопроводной арматуры этого типа. Арматура запорная трубопроводная имеет два рабочих состояния открыто/закрыто, без каких-либо промежуточных положений. Используется такое оборудование для обустройства морских транспортных средств, авиации, космических аппаратов, в атомной энергетике и трубопроводном транспорте.
  • Обратная арматура необходима для того, чтобы предотвратить возникновение обратных потоков. Обратите внимание на ошибочность использования в отношении таких устройств термина «арматура обратного действия».
  • Предохранительная арматура необходима для защиты трубопроводного оборудования от последствий критического изменения давления в системе. Защитное действие арматуры этого типа основано на сбросе избыточного давления в автоматическом режиме. Наиболее известным представителем предохранительного трубопроводного оборудования является клапан парового котла. Благодаря такой арматуре обеспечивается надежная бесперебойная работа транспортных трубопроводных систем, энергетического и промышленного оборудования, независимо от поломок, ошибок операторов и других факторов.
  • Распределительно-смесительная арматура обеспечивает возможность распределения потоков, их смешивания и перенаправления. В свою очередь данная арматурная группа может быть разделена на устройства, которые служат для распределения потоков, и оборудование для смешивания потоков (смесительное).
  • Регулирующая арматура предназначена для точного управления параметрами транспортируемых по трубопроводным сетям веществ. Такое оборудование способно обеспечить все необходимые настройки для обеспечения безопасности и экономичности эксплуатации технологичных сетей разного назначения. Трубопроводная арматура регулирующего типа играет важную роль в обеспечении управляющих процессов на самых ответственных объектах, включая атомные электростанции.
  • Отключающая арматура устанавливается на отдельных элементах трубопроводных сетей для обеспечения возможности перекрытия потока транспортируемого вещества при изменении скорости его перемещения, при повышении давления, температуры и т. д. Этот вид оборудования называют также защитной арматурой. Ее отличие от устройств предохранительного типа заключается в том, что она перекрывает не всю трубопроводную магистраль, а лишь отдельные ее элементы.
  • Комбинированная арматура для трубопроводных систем может выполнять задачи нескольких видов устройств из рассмотренного выше перечня. При этом в наименовании арматуры используются составные части названий тех устройств, функции которых она способна выполнять. Например, оборудование невозвратно-запорного типа используется как обратное устройство, с помощью которого может выполняться закрытие/ограничение перемещения рабочей среды трубопроводной системы либо ограничение перемещения самого запорного элемента.

Типы трубопроводной арматуры

Несмотря на многообразие видов устройств, относящихся к арматуре трубопроводных систем, специалисты выделяют их четыре основных типа. Отнесение арматуры к тому или иному типу осуществляется с учетом конструкционных особенностей оборудования. Они могут выражаться в направленности движения запирающего/регулирующего элемента по отношению к направлению перемещения транспортируемого вещества.

  • Задвижка отличается перпендикулярным движением запирающего/регулирующего элемента относительно оси движения жидкости или газа по трубопроводной системе.
  • Клапан – это тип устройств с запирающим/регулирующим элементом, который может перемещаться параллельно оси движения, транспортируемого по трубопроводной системе вещества. Специалисты рекомендуют избегать названия «вентиль» в отношении арматуры этого типа, так этот термин может иметь несколько неоднозначных трактовок.
  • В кране запирающий/регулирующий элемент вращается вокруг своей оси, совершая при этом поступательные перемещения. Рабочий элемент оборудования кранового типа имеет форму тела вращения и может перемещаться под разным углом к направлению оси перемещения рабочей среды.
  • В дисковом затворе запирающий/регулирующий элемент совершает вращение вокруг оси, расположенной под определенным углом к оси направления потока вещества, которое транспортируется по трубопроводной системе. Отличие арматуры этого типа заключается в рабочем элементе, имеющем форму диска.

Все вышеперечисленные типы арматуры могут быть структурированы по отдельным составляющим. К примеру, по форме седел и затворов различают клиновые и параллельные задвижки (они имеют выдвижной либо невыдвижной шток/шпиндель).

В зависимости от формы, которую имеют затворы, трубопроводная арматура типа клапана также разделяется на несколько разновидностей. Существуют затворы тарельчатые и игольчатые (имеют конусную форму). Встречаются также одно- или двухседельные клапаны.

Трубопроводная арматура типа крана по форме рабочего элемента может быть конусной, шаровой и цилиндрической.

Разные типы арматуры имеют свои преимущественные характеристики и определенные недочеты. В зависимости от таких характеристик устройства арматура каждого типа имеет свою сферу применения.

Для устройств типа задвижки отличительными параметрами являются:

  • значительная строительная высота (расстояние от горизонтальной оси трубопроводной системы до верха шпинделя (штока/привода) в состоянии полного открытия устройства);
  • малая строительная длина (расстояние от одной наружной торцевой присоединительной плоскости до другой);
  • малое гидравлическое сопротивление;
  • значительное усилие на привод затвора;
  • медленное срабатывание;
  • повышенный износ поверхности седел при использовании в трубопроводах, транспортирующих жидкости с высоким уровнем загрязнения.

Нужно отметить, что задвижки более предпочтительны при использовании в качестве запорной арматуры.

Наиболее распространенным типом трубопроводной арматуры являются клапаны. Их отличительные характеристики выглядят следующим образом:

  • небольшая строительная высота;
  • значительная строительная длина;
  • быстрое срабатывание;
  • большое гидравлическое сопротивление с высоким уровнем герметизации.

Клапаны используют во многих устройствах регулирующего вида.

В арматуре кранового типа сочетаются характеристики присущие клапанам (строительная высота и скорость срабатывания) и задвижкам (небольшая строительная длина).

Для дисковых затворов характерными признаками являются:

  • небольшая строительная высота;
  • малая строительная длина;
  • небольшое усилие на затворный привод;
  • быстрое срабатывание;
  • невысокие параметры гидравлического сопротивления.

Какой еще может быть трубопроводная арматура

Существует также ряд других признаков, по которым классифицируют трубопроводную арматуру:

  • По назначению и области применения.

Это наиболее обширная классификация оборудования для трубопроводных систем. В зависимости от характерных эксплуатационных признаков различают вакуумную, криогенную, отсечную (с коротким временным промежутком срабатывания) и другие варианты арматуры. Оборудование для трубопроводных систем может различаться также по месту монтажа или по наличию специальных опций (устройства с подогревом).

К наиболее значимым признакам, которые используются для классификации арматуры, можно отнести ее предназначение (контролирующие, противопомпажные, редукционные трубопроводные устройства и др.).

Продажа трубопроводной арматуры востребована в разных отраслях. В зависимости от сферы применения к таким устройствам могут предъявляться различные требования. Так, арматура для трубопроводных систем по транспортировке газа должна обеспечивать высокий уровень герметизации (это требование определяется взрывоопасностью и горючестью рабочей газообразной среды). Арматурные устройства, используемые в трубопроводных сетях для транспортировки нефти и продуктов нефтепереработки, должны иметь высокие антикоррозийные показатели. Это определяется агрессивностью рабочих средств, которые используются в нефтехимической отрасли.

  • По присоединению к трубопроводу.

В зависимости от способа монтажа различают устройства фланцевого, безфланцевого или межфланцевого типа (последний вид монтируется посредине фланцев трубопроводной сети). Для муфтовых устройств характерным признаком является наличие внутренних резьб и соединительных патрубков. Одним из элементов трубопроводной арматуры, которая устанавливается с помощью сваривания, также является наличие специальных присоединительных патрубков для сваривания с трубопроводной сетью. Штуцерная арматура названа по основному признаку – присоединительным штуцерам.

  • По конструкции и формообразованию корпуса.

В зависимости от расположения соединительных патрубков трубопроводной арматуры можно выделить устройства проходного типа (соединительные элементы имеют параллельные оси) и угловое оборудование. В свою очередь проходная арматура также может быть классифицирована на несколько разновидностей. Это неполнопроходные (сечение прохода меньше сечения соединительного патрубка на входе арматуры) и полнопроходные устройства (сечение прохода больше или равно сечению соединительного патрубка на входе арматуры). В зависимости от способа сборки арматурные трубопроводные изделия могут быть литыми, сварными, штампованными, штампосварными, литоштампосварными и т. д.

  • По типу уплотнений.

Если у устройства есть специальные сальниковые уплотнения, которые обеспечивают необходимую герметичность рабочих элементов, то это служит признаком сальниковой арматуры для трубопроводных систем. При отсутствии такого уплотнителя говорят о бессальниковых устройствах (изделия мембранного и сильфонного типа).

К регулирующему и запорному трубопроводному оборудованию предъявляется достаточно обширный перечень требований, что приводит к широкому разнообразию конструкций арматуры. В некоторых случаях такие требования могут даже конфликтовать друг с другом, поэтому при выборе трубопроводного оборудования необходимо четко руководствоваться существующими классификациями.

Какое обозначение трубопроводной арматуры применяют производители

Учитывая разнообразие вариантов изготовления трубопроводных устройств (по используемым материалам и конструкционным особенностям), для упрощения процесса подбора арматуры разработаны специальные условные обозначения. В них присутствуют сокращенные указания на наиболее значимые технические параметры оборудования.

Трубопроводная арматура, купить которую можно на отечественном рынке, классифицируется с помощью специальной системы индексов. Это обеспечивает удобство и правильность выбора оборудования для монтажа трубопроводных технологичных сетей. Самой популярной системой классификации арматуры считается таблица буквенно-цифровых кодов, разработанных АО «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения». Помимо классификатора ЦКБА используется также система кодировок, которые являются аббревиатурой названия трубопроводной арматуры. К примеру, кран шаровой обозначается, как КШ, а кран трехходовой стальной – КТС.

В каталогах трубопроводной арматуры производители часто используют и другие системы обозначений. В некоторых вариантах указываются номера чертежа оборудования, название разработчика, а также цифровой код, указывающий на вид изделия и вариант его исполнения. При этом в качестве дополнительного кода указывается вариант, предусмотренный системой ЦКБА. Таблицы этого варианта классификации трубопроводной арматуры содержат коды из пяти элементов. Если у изделия отсутствует привод, то его код может состоять из четырех цифр.

Первые два цифровых символа кода указывают на тип арматурного изделия:

Тип арматуры

Условное обозначение

Кран (пробно-спускной)

10

Кран (трубопроводной системы)

11

Запорная арматура указателя уровня

12

Клапан запорного вида

13, 14, 15

Клапан отсечного действия

22, 24

Клапан обратный подъемный/приемный, оборудованный сеткой)

16

Клапан предохранительный

17

Затворы (трубопроводная арматура с обратным и герметическим клапаном)

19

Клапан перепускной

20

Регулятор по параметрам давления

18, 21

Клапан распределительного вида

23

Клапан регулирующий

25,26

Клапан смесительного вида

27

Задвижка

30, 31

Затвор поворотный дисковый

32

Задвижка шланговая

33

Элеватор

40

Отводчик конденсата

45

Биде

0.08

Смеситель умывальника в ванной

0.1

После первых числовых символов в коде трубопроводной арматуры указывают буквенное обозначение материала, использованного для производства элементов корпуса:

Привод

Условное обозначение

Для дистанционного управления

0

Механического типа с червячной передачей

3

Механического типа с цилиндрической зубчатой передачей

4

Механического типа с конической передачей

5

Пневмопривод

6

Гидропривод

7

Пневмогидропривод

6 (7)

Электромагнитный

8

Электропривод

9

После цифрового обозначения привода следуют две цифры, которые определяются номером модели. После этих цифр проставляются буквенные символы, указывающие на материал уплотнений трубопроводной арматуры:

Материал уплотнительных поверхностей

Условное обозначение

Латунь/бронза

бр

Монель-металл

мн

Нержавейка

нж

Нитрированная сталь

нт

Баббит

бт

Стеллит

ст

Сормайт

ср

Кожа

к

Эбонит

э

Резина

р

Пластмассы (за исключением винипласта)

п

Винипласт

вп

Фторопласт

фт

Эти буквы могут определять и вариант нанесения покрытия внутри корпуса трубопроводной арматуры:

Способ нанесения внутреннего покрытия

Условное обозначение

Гуммирование

гм

Эмалирование

эм

Свинцевание

св

Футерование пластмассой

п

Футерование найритом

н

Иногда, за этими буквами в кодах арматурных изделий может указываться цифровое обозначение варианта конструкции или указание на использование других материалов. Если уплотнение рабочих элементов трубопроводной арматуры выполнено без использования отдельных колец (уплотнение осуществляется за счет поверхностей, которые являются неотъемлемой частью корпуса арматуры или ее затвора), то проставляются символы «бк».

Пример расшифровки кода изделия:

10лс641нж – кран пробно-спускной из легированной стали с пневматическим приводом, где

10 – кран пробно-спускной,

6 – тип привода,

41 – номер модели,

нж – уплотнительные поверхности из нержавейки.

Для устройств, которые имеют встроенный взрывозащищенный электропривод после кода обозначения изделия указывается буква «Б», для изделий тропического исполнения проставляют «Т». Эти буквенные символы необходимо указывать при формировании заказа на трубопроводную арматуру.

Как указывалось выше, параллельно с кодами ЦКБА могут использоваться сокращенные обозначения названия устройства: КТС – кран трехходовой стальной и др. Некоторые варианты трубопроводной арматуры могут быть обозначены с помощью номера чертежа, на основании которого было выполнено изделие. Кроме того, в коде может присутствовать буква, которая указывает на производителя устройства.

Для арматуры, эксплуатируемой в трубопроводных сетях нефтеперерабатывающей отрасли, используются отдельные коды, в которых для определения типа изделия используются буквы, а на рабочие параметры устройства указывает числовой код. К примеру, ЗКЛ-150-160 – задвижка клиновая литая с размеров прохода 150 мм, которая рассчитана на давление величиной 160 кгс/см.

Как проводится испытание трубопроводной арматуры

При производстве оборудования для управления трубопроводными системами могут допускаться некоторые отклонения, снижающие надежность конструкции и эксплуатационные характеристики арматуры. Чтобы установить наличие таких дефектов и не допустить монтаж некачественной арматуры на технологических трубопроводных системах, проводятся гидравлические испытания изделий. Эта процедура предполагает наличие двух взаимосвязанных этапов:

Этап № 1. Гидравлическое испытание изделия на прочность, непроницаемость материала корпуса, неподвижность соединительных разъемов и сальников.

В элементах арматурных изделий, которые производят по литой технологии, могут присутствовать различные раковины, микротрещины, поры и другие дефекты. В процессе выполнения сварных соединений также могут иметь место такие неблагоприятные моменты, как неполное проваривание швов или их смещение. Определить такие дефекты призваны испытания на прочность. Для этого, создается пробное давление, превышающее условные показатели этого параметра для определенных изделий в полтора – два раза. Наличие протеканий, свидетельствующих о присутствии дефектов, определяется путем визуального осмотра изделий, путем анализа падения давления на выходе, либо с помощью специального технологичного оборудования.

Испытательное давление при проверке трубопроводной арматуры создается насосами. На длительность испытательных мероприятий влияют параметры, указанные в сопроводительной техдокументации. О наличии дефектов, которые делают недопустимым применение арматуры в трубопроводных инженерных сетях, свидетельствует протекание воды или потение в местах сварных швов.

В ходе испытаний проверяют все элементы оборудования, которые наполняются рабочими средами в трубопроводных сетях, поэтому испытания проводятся при полностью открытом состоянии рабочего элемента и с закрытыми проходными отверстиями. Для испытания изделий, полученных методом литья, используют технологии простукивания килограммовым молотком из меди или свинца.

Этап № 2. Испытание запорного органа изделия на герметичность.

Для определения степени герметичности уплотнений запорных элементов проводятся специальные исследования качества уплотнительных поверхностей. Параллельно проверяют точность сборки составных элементов сильфонных, мембранных улов и сальников. Такие испытательные мероприятия обозначаются кодовым символом «Ру» и проводятся после завершения «гидравлических испытаний прочности».

В процессе проверки кранов или задвижек подача давления производится поочередно с разных сторон запорного элемента. Осмотр элементов трубопроводной арматуры проводится со стороны противоположной стороне подачи давления. Для арматуры таких типов, как вентиль, заслонка или клапан подача давления производится с одной стороны рабочего элемента. Испытания оборудования, которое предназначено для энергетических трубопроводных систем, проводится по специальным техусловиям. Для устройств, оборудованных различными приводами, предусмотрена проверка на герметичность запорного элемента, обеспечиваемая приводом. Существуют также трубопроводные сети, где может допускаться незначительное протекание рабочей среды, а обеспечение полной герметизации сопряжено с большими финансовыми расходами. К арматуре для таких трубопроводов предъявляются заниженные требования в отношении герметичности. Для того чтобы классифицировать оборудование по классу герметизации, используются нормативы «Арматура трубопроводная» ГОСТ Р 9544 – 75. В этом стандарте классы герметичности определены предназначением оборудования:

  • 1-й класс – устройства, которые могут использоваться для транспортировки взрывоопасных и токсичных веществ;
  • 2-й класс – оборудование для транспортировки пожароопасных и легковоспламеняющихся веществ;
  • 3-й класс – устройства для других разновидностей рабочей среды.

Стандарты «Арматура трубопроводная – нормы герметичности затворов» ГОСТ 9544-75 могут применяться к арматурным изделиям с Dy=3÷2000 мм с условным давлением Ру=20 МПа.

Изделия, которые относятся к первым двум классам проходят испытания с помощью подачи потоков воздуха или воды, а устройства третьего класса испытывают только с помощью воды. Если запорный элемент находится в закрытом положении, то трубопроводная арматура должна обеспечивать полно отсутствие протекания рабочей части из одной части трубопроводной системы в другую, которая отделена запирающим органом.

Чтобы выявить и измерить объем протекания транспортируемой среды через запирающий элемент, используют специальные контролирующие приспособления. Если испытания проводятся с помощью воды, то показатель пропуска определяет объем просочившейся жидкости. Если проводится проверка воздухом, то его отводят в контрольную емкость, наполненную водой. В этом случае трубопроводная арматура снабжается заглушкой со стороны противоположной стороне подачи рабочей среды. Такая заглушка оборудуется штуцером с резиновой трубкой, по которой воздух попадает в стеклянную емкость с водой (на сосуд из стекла наносится специальная шкала). Пропуск трубопроводной арматуры рассчитывается исходя из объема вытесненной воздухом жидкости. Для установления места пропускания на запорный элемент трубопроводной арматуры с помощью кисточки наносят мыльную смесь. В точках появления мыльных пузырей и находятся места пропуска.

Как осуществляется ремонт трубопроводной арматуры

Продолжительность и эффективность работы трубопроводных систем зависит от того, насколько квалифицированно проводится профилактика, техническое обслуживание и плановый ремонт арматуры. Обслуживание трубопроводного оборудования предполагает проведение таких мероприятий, как:

  • Плановый осмотр и проверка работоспособности устройства. Элементы трубопроводной арматуры должны быть очищены от пыли и грязевых отложений, а также подвержены профилактической смазке. В некоторых случаях будет полезно провести промывку задвижек, так как рабочая среда трубопроводных систем может содержать песок и другие частицы разной фракции, которые, попадая на уплотняющие поверхности, не дают создавать полностью герметичное перекрытие потока транспортируемого вещества. В то же время твердые механические примеси могут повредить рабочую поверхность запирающего элемента;
  • Текущий ремонт трубопроводного оборудования проводится по месту его монтажа, без отсоединения от трубопровода. Предварительно производится отключение участка трубопроводной системы, на котором установлена задвижка, подвергающаяся ремонту.

В большинстве случаев профилактический ремонт трубопроводной арматуры сводится к зачистке уплотняющих поверхностей. Выполнение таких процедур предполагает демонтаж запорного устройства.

Если для очистки плоскости уплотнительного элемента используется нож, то следует обеспечить плотный контакт лезвия с уплотняющей поверхностью. При несоблюдении этого требования с помощью ножа можно создать царапины, снижающие герметичность прилегания запирающего элемента.

Если на запирающем диске присутствуют царапины, то для их устранения производят притирку поверхности «по месту». Для грубой обработки используется наждачная бумага, после с помощью затирочных паст (например, ГОИ) проводится доводка поверхности диска до нужного уровня качества поверхности.

При более значительных повреждениях (появление царапин, глубина которых более 0,5 миллиметров) необходимо выполнение работ по замене запорных элементов трубопроводной арматуры. Чтобы выполнение такого ремонта не привело к длительной остановке трубопроводной системы, следует обеспечить наличие ремкомплектов и запчастей для обслуживания арматуры;

  • Капитальный ремонт. При выявлении более сложных поломок трубопроводной арматуры следует выполнить ее демонтаж с последующим капремонтом на заводском оборудовании.

Притирка уплотняющей поверхности рабочих элементов трубопроводной арматуры с глубокими повреждениями выполняется на специализированном внутри- или плоскошлифовальном оборудовании. Кроме того, существуют специальные притиры, которые подбираются индивидуально к каждой разновидности задвижек. Материал, из которого выпускаются такие притиры, должен иметь меньшую прочность в сравнении с рабочей поверхностью уплотняющего элемента. Это облегчит процедуру точного выявления дефектов на рабочем элементе. Для восстановления качественных характеристик уплотняющей поверхности используются различные пасты, содержащие абразивные составляющие. Финишная обработка проводится средствами, которые имеют алмазную основу, после чего нужно смыть оставшиеся на рабочем элементе притирочные материалы с помощью машинного масла.
