Типы фитингов

При выполнении сантехнических работ мастерам постоянно приходится выполнять соединение труб одного или различного диаметра, их разветвление, повороты, врезку одного трубопровода в другой и прочие действия, связанные с сопряжением трубопроводов. Решение этих задач значительно упрощает одна небольшая, но незаменимая деталь – фитинг. Это слово иностранного происхождения и на русский язык буквально переводится как «монтаж», «сборка». Итак, фитингами называются детали для соединения и разветвления трубопровода. Современные материалы и технологии поспособствовали появлению множества типов этих монтажных деталей. Какие существуют типы фитингов, в чем их отличие и где они применяются – обо всем этом пойдет речь в нашей статье.

При выполнении сантехнических работ мастерам постоянно приходится выполнять соединение труб одного или различного диаметра, их разветвление, повороты, врезку одного трубопровода в другой и прочие действия, связанные с сопряжением трубопроводов. Решение этих задач значительно упрощает одна небольшая, но незаменимая деталь – фитинг. Это слово иностранного происхождения и на русский язык буквально переводится как «монтаж», «сборка». Итак, фитингами называются детали для соединения и разветвления трубопровода. Современные материалы и технологии поспособствовали появлению множества типов этих монтажных деталей. Какие существуют типы фитингов, в чем их отличие и где они применяются – обо всем этом пойдет речь в нашей статье.


Независимо от материала изготовления труб, стыки трубопровода должны отвечать требованиям, среди которых надежность и водонепроницаемость соединения, устойчивость к механическим нагрузкам, химическому и температурному воздействию. Некоторые соединения могут требовать периодической проверки и обслуживания, к другим предъявляются повышенные требования надежности. Это бывает в случае, если к стыку не будет доступа: в бетонной стяжке или под декоративной несъемной обшивкой. Чтобы соединения соответствовали этим требованиям, необходимо правильно подбирать тип фитинга в каждом индивидуальном случае.

Классификация фитингов

Детали стыковки трубопровода различаются по многим признакам, которые обуславливают их типы. Так, в зависимости от материала изготовления они бывают

  • металлические (стальные, титановые, медные, латунные, чугунные);
  • пластиковые (полиэтиленовые, полипропиленовые, поливинилхлоридные);
  • комбинированные (состоящие из двух материалов: пластика и металла);
  • асбоцементные.

Также фитинги подразделяются на различные категории в зависимости от своей формы.

1. Муфты. В свою очередь подразделяются на три вида:

  • Равнопроходная муфта. Служит для соединения труб одинакового диаметра.
  • Компенсационная муфта. Применяется при соединении труб различного диаметра.
  • Фланцевая муфта. Чаще всего это соединение используется для труб с большим диаметром.

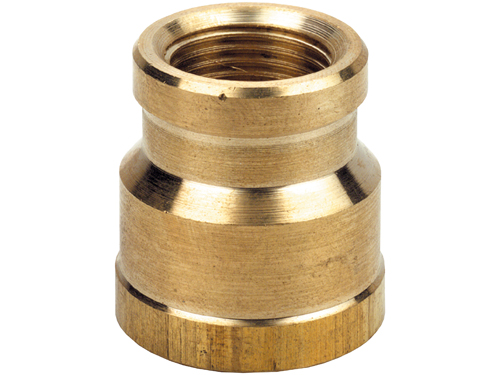

2. Переходники. Применяются для монтажа различных типов труб, например, стальной и пластиковой или жесткой трубы и гибкого шланга; также для соединения трубы с наружной резьбой с трубой, оснащенной внутренней резьбой. Часто переходники используются для подключения к трубопроводу сантехнического оборудования, такого как смесители, радиаторы, насосы и пр.

3. Отводы или колена. С их помощью выполняются повороты жесткого трубопровода. Стандартные отводы выпускаются трех типов: на 450, 600, 900. Эти отводы легко можно найти в любом сантехническом магазине. В редких случаях могут понадобиться отводы с нестандартным углом поворота. Хотя их нет в продаже, такие фитинги можно заказать у производителя.

4. Седелки. Предназначены для врезки трубопровода в уже существующую систему. Позволяют осуществить быстрое присоединение, не разрывая существующую магистраль. Седелки бывают двух видов:

  • Хомуты, охватывающие трубу со всех сторон и закрепляемые при помощи болтовых соединений.
  • Накладки. Устанавливаются на трубопровод при помощи сварки.

При монтаже хомутов и накладок после их установки производится высверливание отверстия в магистрали в месте ответвления.

5. Крестовины и тройники. Применяются для выполнения различных типов ответвлений трубопровода. Тройники могут быть Т-образной и У-образной формы.

6.  Заглушки. Их нельзя назвать соединительными деталями, поскольку заглушки предназначены для осуществления временного перекрытия открытых концов трубы, с целью их герметизации.

Далее типы фитингов подразделяются по способу монтажа на нижеследующие виды.

  • Резьбовые. Сочленение производится при помощи нарезанной на трубе и фитинге резьбы. Чаще всего так стыкуются металлические трубы.
  • Капиллярные. Применяются для соединения медных труб. Фитинги снабжены проволокой из легкоплавкого материала. После стыковки место контакта трубы и фитинга нагревается и проволока, расплавляясь, создает надежное соединение труб.
  • Фитинги под пайку. Чаще всего это пластиковые изделия, которые нагреваются специальным паяльником и сращиваются. После остывания получается надежное неразъемное соединение.
  • Самофиксирующиеся. Оснащены системой колец, которые после стыковки при проворачивании специальным ключом жестко фиксируются друг относительно друга. Создают разъемное соединение.
  • Пресс-фитинги, создающие надежное соединение, которое возможно использовать под несъемной декоративной обшивкой и замуровывать в бетон. Опрессовывание производится при помощи гильзы, которая обжимается электрическими, гидравлическими или ручными клещами.
  • Компрессионные фитинги. Соединение с трубой производится при помощи навинчивания гайки, прижимающей уплотнительное кольцо. Различные конструкции этого типа фитингов могут создавать как разъемные, так и неразъемные соединения диаметром от 16 до 110 мм.
  • Электросварные (терморезисторные) фитинги, применяются там, где в силу обстоятельств невозможно произвести обычную дуговую сварку. Оснащены нагревательной спиралью, которая разогреваясь, расплавляет пластиковую поверхность трубы, а после остывания образует надежный сварной шов.
  • Стыковые фитинги, соединение которых производится при помощи обычной сварки. Используются для труб диаметром 63 – 315 мм.
  • Раструбные фитинги, когда труба вставляется в раструб фитинга, оснащенный уплотнительным кольцом. Чаще всего применяются для выполнения безнапорных соединений, либо при стыковке труб для прокладки в них электрического кабеля.

Существуют подвижные (гибкие) и неподвижные (жесткие) фитинги. Неподвижные очень распространены, их можно увидеть в каждой квартире. Они обеспечивают жесткое соединение труб. Подвижные обеспечивают герметичность соединения даже при продольном перемещении труб до 5 мм и изгибе конструкции на небольшой угол. Такая конструкция отличается высокой себестоимостью, поэтому этот тип фитингов применяется довольно редко, в случаях, где требуется герметичное соединение труб, которые в соответствии с требованиями технологического процесса должны перемещаться относительно друг друга, например трубы, прокладываемые в земле, либо по воде, на плавучем мостике.

С помощью фитингов можно выполнять как разъемные, так и неразъемные соединения. Разъемное соединение отличается тем, что соединенные трубы можно разобрать без механического разрушения фитинга. Неразъемные соединения обеспечиваются при помощи сварки, пайки, склеивания, опрессовки; разъемные – при помощи резьбы, или компрессионных механизмов. Стыковка между собой отдельных труб, как правило, требует применение фитингов неразъемного типа. А подключение оборудования выполняется разъемными фитингами, для удобства демонтажа в случае замены или ремонта.

Знание различий фитингов может пригодиться при выборе нужной детали в конкретном случае, ведь неправильный выбор, как и ошибки при монтаже, впоследствии может привести к аварии на трубопроводе.
