«Спировент» — простое решение сложных проблем

«Спировент» — простое решение сложных проблем

Жидкость в системах отопления, вентиляции и кондиционирования воздуха подобна крови в организме человека, чьё состояние имеет ключевое значение для всех органов, их эффективной работы и сохранения важных для жизни элементов.

Когда кровь находится в хорошем состоянии, органы могут работать эффективно, при этом организм человека функционирует полноценно. Это же можно сказать и про системы отопления, вентиляции и кондиционирования воздуха. Если качество жидкости в системе не соответствует нормам и стандартам, это может привести к сбоям, серьёзным повреждениям и даже к потере работоспособности всей системы.

А ещё это может привести к негативным последствиям, связанным с утечками и нарушением важных рабочих функций. Повлиять на гарантийные условия, вызвать дополнительные эксплуатационные затраты, а также расходы на ремонт и дополнительное техническое обслуживание. Ведь то, какая жидкость попадает в котёл и трубопроводы, определяет интенсивность коррозии, скорость зарастания труб шламом, загазовывание радиаторов и, как следствие, периодичность техобслуживания, а то и устранения последствий аварий.

Всем известно, что теплообменник котла покрывается известковым налётом и в результате снижается КПД. Новые радиаторы буквально в течение полугода зарастают новообразованиями и серьёзно теряют в теплоотдаче. При наличии шлама в трубопроводе можно забыть о корректном температурном регулировании и гидравлической балансировке системы отопления.


Чтобы избежать неприятностей, к подготовке воды следует относиться ответственно. Прежде всего, её подвергают предварительной механической очистке, туда добавляют химреагенты, призванные нейтрализовать соли жёсткости и «стабилизировать» кислотно-щелочной баланс. Поскольку современные системы отопления оснащены большим количеством оборудования и арматуры, всегда происходит диффузия кислорода в воду. Таким образом, её нужно постоянно деаэрировать и очищать, ведь в трубопроводах перманентно протекают химические процессы, приводящие к образованию шлама.

Подготовку теплоносителя целесообразно проводить в масштабах котельной, обслуживающей целый населённый пункт или хотя бы многоквартирный дом. А вот улавливание пузырьков воздуха и механических загрязнений вполне обосновано, как в ЦТП, так и в небольшой котельной в коттедже.

Что же такое сепаратор? Принцип действия сепараторов разных типов основан на различии физических свойств компонентов смеси: формы, массы и плотности частиц, коэффициента трения, их магнитных и электрических свойств и т.п.

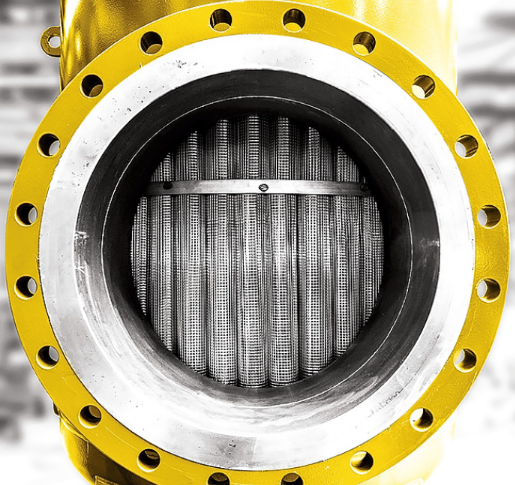

В промышленных условиях жидкости обычно осветляют сепараторами центробежного типа, в которых шламы оседают под действием центробежных сил. В таких конструкциях обязательно присутствует сплошной или перфорированный вращающийся ротор. Эти установки энергозависимые и по определению не бывают бесшумными. Spirotech представляет проверенную временем конструкцию, которая без дополнительного гидравлического сопротивления способна удалять самые мелкие частицы из жидкости и при правильной установке деаэрировать систему весь её срок службы. Трубка Spiro — сердце прибора, разработанная голландским инженером Рофольсеном, уникальное запатентованное устройство, способное работать не только с водой, но и с антифризами, а в некоторых случаях и со специальными растворами. Элегантная ажурная конструкция, помещённая внутрь прибора, способна из турбулентного движущегося потока создавать области покоя для эффективного удаления воздуха и грязи из теплоносителя.

Особая конструкция воздушной камеры не позволяет грязи попадать в воздухоотводчик, а её большой объём предотвращает заклинивание воздушного клапана, особая конструкция поплавков позволяет сгладить микровибрацию, возникающую из-за работы насосного оборудования.


Сепаратор SpiroVent используют в циркуляционных системах. Вода попадает в него с высокой скоростью, поэтому, будь ёмкость без начинки, теплоноситель, попадая в неё из подводящей трубы, был бы турбулентным (завихренным) по всему объёму, а в таких условиях нельзя «выудить» из воды шлам и воздух. Однако труба Spiro меняет гидродинамику потока. Витки достаточно редки, чтобы не препятствовать его движению, но их гидравлического сопротивления вполне хватает, чтобы «затормозить» шлам. И если в средней части поток остаётся турбулентным, то вверху и внизу становится ламинарным (однородным и без завихрений). Благодаря этому шлам преспокойно выпадает в осадок, а пузырьки воздуха всплывают наверх и автоматически выходят через воздухоотводчик.

В итоге постепенно, круг за кругом теплоноситель освобождается от загрязнений и растворённого в нём газа. Исследования показали, что сепараторы SpiroVent в состоянии удалять даже частицы размером до 5 мк, а также остаточный хлор и другие вредные примеси.

Прибор устанавливают в самом горячем месте отопительной системы — на выходе котла. Там из воды высвобождается максимальное количество воздуха, а, значит, деаэрация в данной позиции оказывается наиболее эффективной. То, в какой точке улавливать грязь, принципиального значения не имеет, но принято устанавливать деаэратор на трубе-«обратке» системы отопления.

Кстати, нельзя не отметить, что оборудование SpiroVent с тем же успехом эксплуатируют в чиллерных системах центрального кондиционирования, а также на флоте — в системах охлаждения корабельных двигателей.


Широкий модельный ряд оборудования SpiroVent позволяет укомплектовать систему любой мощности, варианты подключения для труб диаметром от 15 до 1000 мм.

Важная отличительная черта представленного оборудования — энергонезависимость. К тому же его работа практически бесшумна.

Продукцию марки SpiroVent подразделяют на товарные группы: бытовую и промышленную серии. В ассортименте голландской фирмы Spirotech представлены как универсальные приборы SpiroCombi, удаляющие и шлам, и воздух, так и «специализирующиеся» либо на воздухе SpiroVent, либо на механических примесях SpiroTrap. SpiroCross — гидрострелка, объединяющая в себе три изделия в одном, используется при монтаже каскада котлов, а также незаменима в системах холодоснабжения «чиллер-фанкойл». SpiroTrap MagnaBuster имеет уникальную систему разделения двойного действия, которая непрерывно отфильтровывает любого рода загрязнения, — система включает в себя SpiroTube и постоянный магнит. SpiroTube удерживает частицы грязи (от 0,005 мм!), которые по весу тяжелее воды. Магнит мгновенно увеличивает отделение магнитных загрязнений. Собранные частицы грязи могут быть удалены в то время, когда система находится в эксплуатации. Когда дренажный вентиль открыт, собранные частицы грязи удаляются быстро и эффективно.

Данные действия, а именно открытие и закрытие вентиля, занимают всего несколько секунд. Его новая конструкция позволяет установку в любом месте вашей системы.

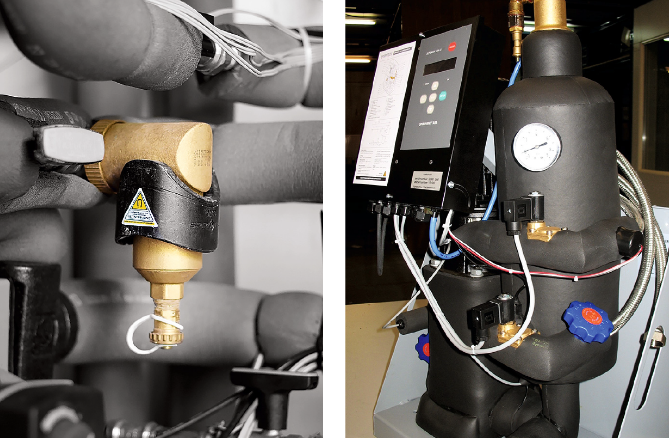

Есть в модельном ряду и энергозависимые деаэраторы SpiroVent Superior, в которых воду дегазируют, воздействуя на неё пониженным давлением. Новые вакуумные деаэраторы созданы по принципу plug & play. Полностью автономные, они не требуют ни предварительной настройки, ни пусконаладки (фото 9), ни, тем более, управления в процессе эксплуатации. Они самостоятельно измеряют содержание воздуха в теплопроводе, осуществляют подпитку системы и поддерживают рабочее давление. Такие установки находят широкое применение в системах отопления высотных зданий, пунктах центрального теплоснабжения и на промышленных объектах.
