Соединение пластиковых труб для водопровода своими руками

Соединение пластиковых труб для водопровода своими руками

Сегодня при монтаже любых водопроводных систем все чаще отдается предпочтение трубопроводам из пластика. Полимерные трубы недороги, долговечны и удобны в эксплуатации. Соединение элементов трубопровода может производиться различными способами, зависящими от материала трубы и назначения трубопровода.

Виды пластиковых труб

Различные виды пластиковых труб могут сильно различаться как по эксплуатационным характеристикам, так и по технологии монтажа. Различают такие виды изделий:

1. Полиэтиленовые. Используются для строительства внешних и внутренних водопроводных сетей, благодаря своей эластичности могут эксплуатироваться при низких температурах и значительных показателях давления.

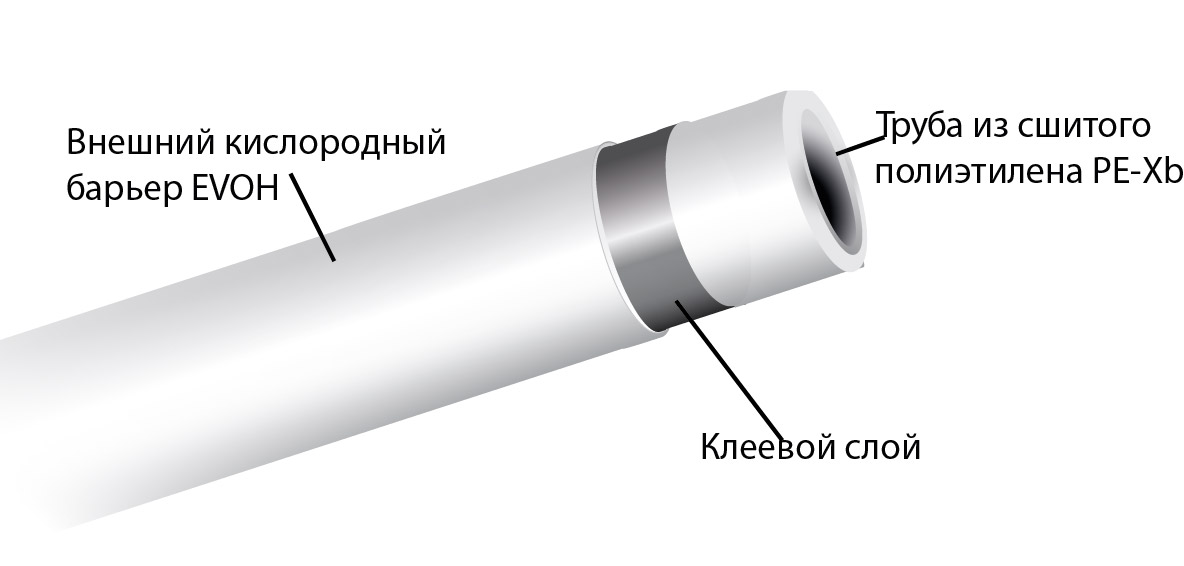

2. Сшитые полиэтиленовые. Широко используются в сетях горячего водоснабжения.



3. Поливинилхлоридные (ПВХ). Представляют оптимальное сочетание высокой долговечности и малой стоимости.

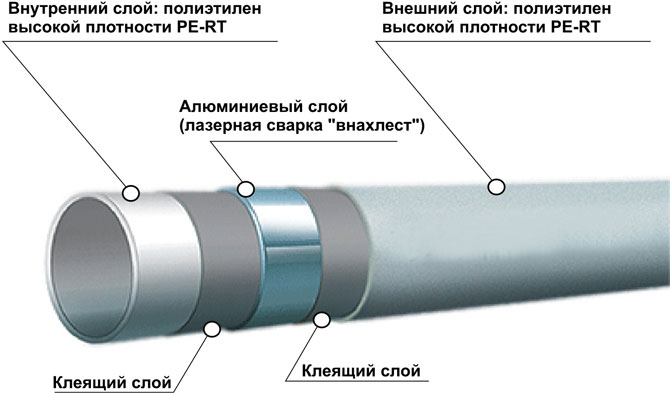

4. Металлопластиковые. Производятся из нескольких слоев пластика и алюминия. Легко выдерживают высокое давление и температуру носителя. Считаются наиболее долговечными.


Среди основных эксплуатационных преимуществ пластиковых трубных изделий можно отметить следующее:

  • Экологическая безопасность.
  • Отсутствие коррозии материала.
  • Сравнительно малая масса труб.
  • Хорошие показатели проходимости.
  • Устойчивость к разрушительному воздействию химикатов.
  • Длительный срок эксплуатации.

Типы соединения

Различные виды пластиковых труб могут стыковаться с использованием нескольких технологий. Выбор в пользу того или иного варианта определяется, в первую очередь, исходя из предназначения будущей трубопроводной системы, ее диаметра и типа самого полимерного материала:

  • В раструб. Торец одной из труб помещается в раструб на конце другой. Место стыка уплотняется при помощи резиновой прокладки и дополнительно обрабатывается герметиком. Такой способ хорошо зарекомендовал себя в строительстве канализационных трубопроводов и иных сетей, в которых носитель распространяется не под давлением.
  • Фланцевое соединение. Используются приварные втулки, либо накладные стальные фланцы. Наилучший вариант для стыковки металлических и пластиковых участков трубопровода.
  • Резьбовое соединение. Также применяется при монтаже элементов из пластика и металла.
  • Стыковка посредством цанг. Удобно соединять изделия небольшого сечения. Монтаж производится обжимными фитингами, оснащенными резиновыми уплотнительными элементами. В процессе обжимки острые металлические зубцы врезаются в верхний слой трубы, создавая надежное соединение.
  • Использование электромуфт. Приспособление надевается на место стыка, а в момент пропускания через него электрического тока – сжимается. Стык получается достаточно надежным, но использовать такой способ соединения для водопроводных или отопительных сетей не рекомендуется.
  • Высокотемпературная сварка. Концы скрепляемых изделий расплавляются при помощи специального сварочного аппарата, после чего соединяются. После остывания место стыка не уступает по прочности основному трубопроводу. Сварка может осуществляться при помощи фитингов, либо встык. Последний вариант приемлем только для сетей без сильных перепадов давления.
  • Склеивание. Также допустимо два варианта: применение холодной сварки, либо специальных клеящих составов, предназначенных для поливинилхлоридных изделий. Первая обеспечивает более надежный контакт, поскольку воздействует на склеиваемые элементы на молекулярном уровне.

типы соединений пластиковых труб

Особенности соединения различных видов пластиковых труб

Каждый вид пластиковых труб обладает своим набором эксплуатационных характеристик, что и обуславливает выбор того или иного способа монтажа в каждом конкретном случае.

Полипропиленовые трубы

Стыковка таких изделий производится исключительно методом сварки. Для соединения двух отрезков трубы обязательно понадобится специальный сварочный аппарат с набором насадок и фитинг подходящей конфигурации – муфта, тройник, уголок и т.п. Помимо этого, желательно вооружиться труборезом и зачисткой (устройством для снятия верхнего армирующего слоя).

Это важно! Для повышения надежности сварного соединения фитинги и трубы желательно приобретать у одного производителя.

Последовательность действий примерно такая:

  • Сварочный аппарат прогревается до нужной температуры (значение зависит от сечения трубы).
  • При помощи зачистки с обоих концов трубы снимается верхний слой в районе места стыка.
  • Фитинг и отрезок трубы вставляются в разогретую насадку. Здесь очень важно точно соблюсти время выдержки. Если изделия передержать в сварочном аппарате – они могут деформироваться, если недодержать – не обеспечат стыку должную прочность.
  • Разогретые элементы плотно стыкуются и удерживаются в этом положении до затвердевания пластика.

Трубы из металлопластика

Здесь мастер может предпочесть один из трех способов монтажа:

  • С использованием компрессионных фитингов. Пожалуй, самый популярный на сегодняшний день способ. Трубы обрезаются специальным инструментом, калибруются, с их концов снимается фаска. После этого гайка и компрессионное кольцо надеваются на трубу, а в ее торец до упора вставляется цанга с резиновым уплотнением. Далее, на цангу надвигается кольцо и накручивается гайка. Очевидное достоинство такое способа – соединение получается разъемным
  • Посредством обжимных фитингов. Последовательность действий практически не отличается, только функция гайки и компрессионного кольца здесь возлагается на один элемент – обжимное кольцо. Оно фиксируется специальным прессом.

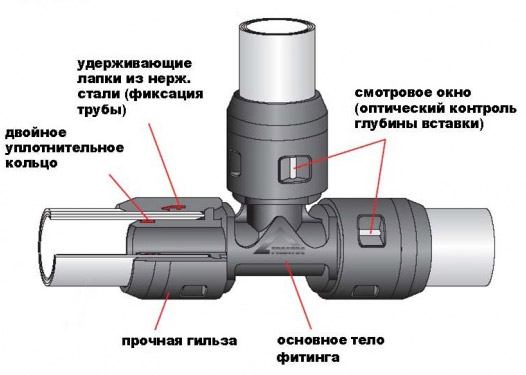

  • Пуш-фитингами. Самый простой и быстрый способ монтажа. Основная работа будет заключаться в подготовке торцов труб. Далее, конец трубы просто вставляется в фитинг до упора. Подобным образом собирается вся схема водопровода. После подачи носителя клин фитинга под давлением проталкивается внутрь и прочно зажимается.

Обратите внимание! Независимо от выбранного способа монтажа, потребуется труборез и калибратор. Без этих приспособлений обеспечить должную степень надежности соединения будет сложно.

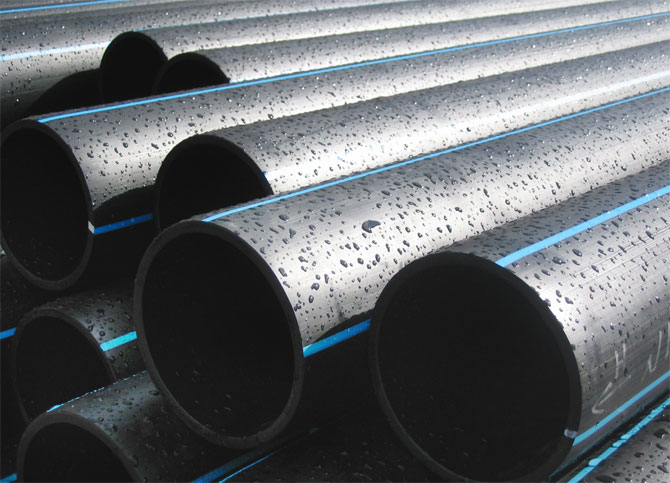

Полиэтиленовые трубы

Соединить такие трубы также возможно несколькими способами: при помощи электромуфт, либо компрессионных фитингов.

Для работы с электромуфтами потребуется специальный аппарат. Поверхности соединяемых труб зачищаются при помощи скребка и обезжириваются. Далее, надевается электромуфта, таким образом, чтобы место стыка располагалось примерно посередине. После этого к муфте подключается аппарат и на нее подается электрический ток, который разогревает металлическую спираль, вызывая плавление полиэтилена. Застывая, он образует прочное и герметичное соединение.

Монтаж компрессионными фитингами производится по той же технологии, что и для металлопластика.

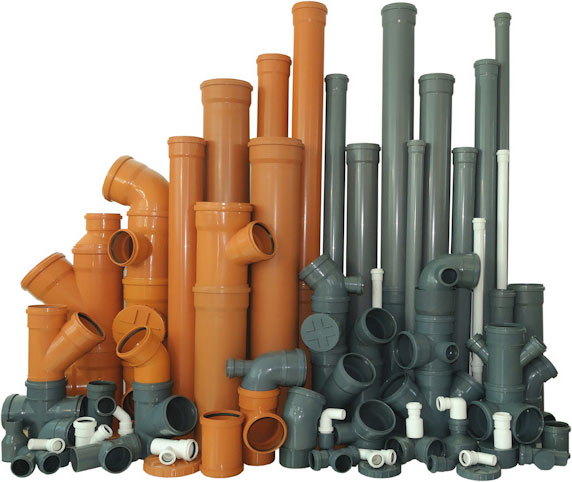

Поливинилхлоридные трубы

В большинстве случаев такие трубы используются для строительства канализации, где давление жидкости минимально. Монтаж чаще всего производится в раструб. Гладкий конец трубы покрывается слоем силикона и до упора проталкивается в раструб следующей трубы, после чего подается обратно на 10 мм.

Другой вариант – соединение труб при помощи клея. Строго говоря, состав не является клеем в классическом понимании этого слова. Вязкая клейкая масса расплавляет верхние слои пластиковых изделий, поэтому здесь было бы правильнее говорить о разновидности сварки.

Последовательность действий такова:

  1. Концы труб тщательно очищаются и просушиваются.
  2. С торцов снимается небольшая фаска, чтобы острые края или заусенцы не помешали равномерному нанесению клея.
  3. Измеряется глубина фитинга, на трубе ставится соответствующая метка.
  4. Соединяемые элементы обрабатываются клеящим составом.
  5. После соединения детали следует провернуть приблизительно на четверть оборота. Это поможет равномерно распределить клей и заполнить пустоты.
  6. Время высыхания стыка во многом зависит от температуры окружающей среды, влажности и прочих факторов. В течение этого времени на склеиваемые детали не должно оказываться никакого силового воздействия.
Это важно! После нанесения клея детали следует скрепить как можно скорее. Время задержки не должно превышать 25-30 секунд.


Как выбрать технологию монтажа

Прежде чем отдать предпочтение тому или иному способу монтажа пластикового трубопровода, следует обязательно учесть ряд важных моментов:

  • В первую очередь стоит обратить внимание на то, из какого трубного материала будет собираться трубопровод. Для каждого вида пластиковых труб подходит свой метод монтажа.
  • Стоит заранее подумать, будут ли в будущем вноситься изменения в конфигурацию монтируемой сети. Если да, лучше сделать все соединения разборными (использовать компрессионные фитинги).
  • Также, непосредственное влияние на выбор способа монтажа оказывает назначение трубопровода. Если это безнапорная система (к примеру, канализация), раструбные или клеевые соединения вполне способны обеспечить должный уровень герметичности. В сетях с большим давлением носителя стыки должны быть более прочными. Здесь подойдет сварка или один из видов фитингов.

Это важно! Вне зависимости от выбранной технологии, стоит позаботиться о предварительной подготовке соединяемых участков труб. Их необходимо тщательно очистить от пыли, грязи и мусора, произвести обезжиривание поверхности.


По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
