Владельцы не только частных домов, но и квартир в современных многоэтажных зданиях нередко сталкиваются с необходимостью соединения металлических труб. Для этого можно применять самые разнообразные способы, материалы и инструменты. Наибольшее распространение получили методы стыковки с помощью резьбы и сварки. Но существуют альтернативные варианты. Ведь не всегда можно удобно подобраться к проблемному участку.

Любые металлические трубы можно соединить без применения сварочных аппаратов и нарезания резьбы


Дополнительные аргументы

Многие профессионалы рекомендуют выполнять соединение металлических труб без сварки. Отказ от традиционного способа они обосновывают следующими причинами:

  • достаточно высокая стоимость сварочных работ. Если необходимо стыковать лишь несколько изделий, применять профессиональное сварочное оборудование нецелесообразно;
  • сложность выполнения. Собственно, этот фактор относится к большинству строительных работ. Не секрет, что они зачастую проводятся в тесном помещении с высокой влажностью. Кроме того, там может отсутствовать электроснабжение, мощности которого будет достаточно для функционирования сварочного аппарата. В этом случае без знаний, как соединяются трубы без сварки, исполнитель с поставленной задачей не справится;
  • отсутствие мобильности. Возникновение ситуации повышенной опасности, например, прорыв или авария, требует максимально быстрой и эффективной реакции. На приглашение специалиста со своим сварочным оборудованием потребуется много времени. Если ситуация действительно экстремальная, можно ожидать самых негативных последствий.

Разновидности фитингов

Для соединения металлических труб без нарезания на них резьбы и без сварки используются детали, получившие название «фитинг». Их классификация производится по двум основным критериям.

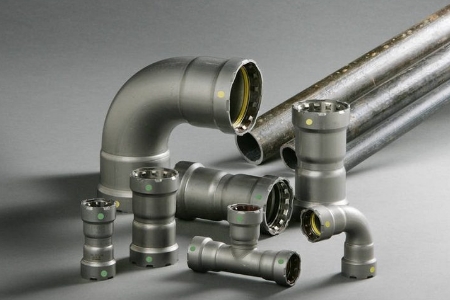

Пресс-фитинги бывают разных форм и конфигураций, это позволяет монтировать систему с поворотами и ответвлениям

Пресс-фитинги бывают разных форм и конфигураций, это позволяет монтировать систему с поворотами и ответвлениями

Первый – это равновеликость диаметров стыкуемых труб. В соответствии с эти критерием, фитинги бывают:

  • прямые. Применяются для соединения изделий с одинаковым размером сечения;
  • переходные. Используются в случаях, когда стыкуются трубы разного диаметра.

Второй критерий – предназначение. Фитинги подразделяются на:

  • углы и отводы. Устанавливаются, когда необходимо изменить направление трубопроводов под различными углами наклона;
  • тройники. Их используют для создания ответвлений от основного потока;
  • муфты. Применяются для того, чтобы нарастить без резьбы и сварки длину прямого сегмента трубопровода. Этот вид – самый простой. Тем не менее, он наиболее востребован. Использование муфты позволяет легко заменить кусок повреждённой трубы без необходимости замены всей конструкции;
  • крестовины. Такой разъём предоставляет возможность разделить поток на несколько направлений;
  • штуцеры. Обеспечивают соединение труб из металла с гибкими отводами;
  • переходники (футорки, сгоны, ниппели). Такие детали применяются для соединения разнокалиберных труб;
  • заглушки, колпачки. Используются с целью перекрытия конечных отверстий.

По методу установки наибольшее распространение получили обжимные фитинги.

Важно! Такая арматура демонстрирует высокую эффективность при обустройстве уличных сетей, а также трубопроводов в квартирах и частных домах.

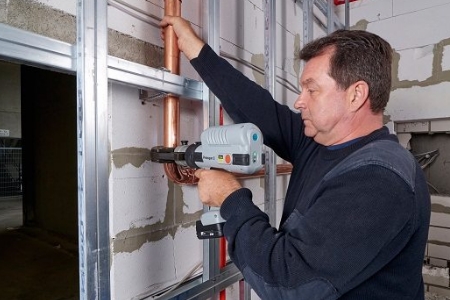

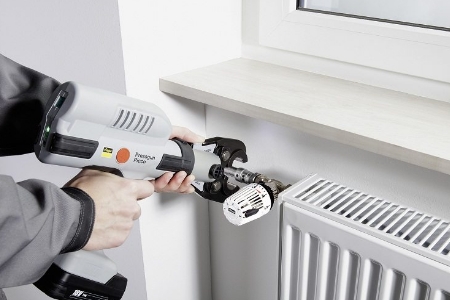

При помощи обжимных фитингов можно монтировать любую систему, в том числе подачи горячей воды и отоплени


При помощи обжимных фитингов можно монтировать любую систему, в том числе подачи горячей воды и отопления


Преимущества обжимных фитингов

Выпускаемая современной промышленностью обжимная арматура для металлических труб бывает прессовой и оснащается одним либо двумя обжимными кольцами. Именно с их помощью соединительная деталь крепится к трубе. Кольца намертво прессуются, поэтому нередко при возникновении аварийной ситуации пресс-фитинги необходимо будет срезать и заменить на новые. Казалось бы, не лучшее техническое решение. Однако большинство профессионалов, знающих, как соединяются трубы без сварки и резьбы другими способами, отдают предпочтение именно пресс-фитингам. Объясняют они свой выбор, прежде всего, тем, что эти детали можно устанавливать в тех местах, где все другие типы фитингов монтироваться просто не могут.

Из преимуществ обжимной арматуры эксперты выделяют:

  • без сварки и прочих дополнительных работ достигается абсолютная герметизация рабочей среды;
  • соединение труб очень надёжное;
  • пресс-фитинги характеризуются высоким показателем вибрационной усталости.

Сегодня подобные детали широко применяются в метрологии, компрессорном и газотурбинном оборудовании, для обвязки устройств КИПиА, а также в системах с высоким уровнем рабочего давления.

Правильное соединение труб без сварки и резьбы. Методы

Выбор способа определяется типом изделий, которые планируется стыковать. Трубы условно подразделяются на следующие категории:

  • жёсткие;
  • гибкие.

 Первый тип – это чугунные трубы, стальные, трубы из цветных металлов или из ПВХ. Второй тип – изделия из полиэтилена, полипропилена и металлопластика.

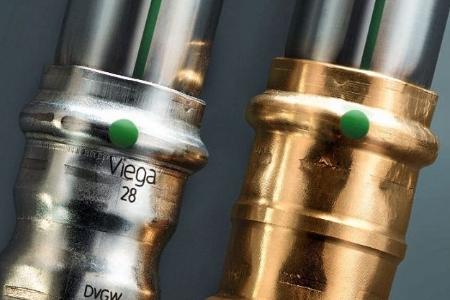

Надежное соединение можно получить только в том случае, если фитинги произведены известной фирмой, гарантирующей качество


1. Чтобы соединить две металлические трубы без резьбы и сварки, обычно используются муфты. Они снабжены специальными креплениями и характеризуются высокой прочностью благодаря тому, что изготавливаются из жёстких материалов. Но эти свойства присущи лишь продукции мировых лидеров данного сегмента сантехнического рынка – производителей из Швейцарии, Швеции и Франции. Муфты применяются для стыковки труб из разного материала или разного диаметра.

2. Ещё один вариант соединения труб без сварки и резьбы – использование фланцев. Эти детали оснащаются резиновой прокладкой. Последовательность работ выглядит следующим образом:

  1. Участок крепления срезается. Срез выполняется строго перпендикулярно продольной оси трубы. Делать фаску на торце не обязательно.
  2. На срез одевается фланец.
  3. Затем вставляется резиновая прокладка с таким условием, чтобы она выходила за края среза на 8-10 сантиметров.
  4. После этого одетый фланец соединяется с ответной частью, смонтированной таким же образом на второй металлической трубе.

Совет! Затягивайте болты без чрезмерных усилий. Не раз наблюдались факты, что эти элементы крепления лопались или срывались.

Ответ на вопрос, как соединяются металлические трубы без сварки с помощью фланцев, будет неполным без упоминания следующих моментов:

  • для одного фланца использовать несколько прокладок не рекомендуется. Это может вызвать уменьшение герметичности;
  • чтобы получить герметичный стык, гайки необходимо закручивать не последовательно по окружности, а попарно расположенные диаметрально друг против друга;
  • для водопровода используется пропитанная олифой прокладка из тряпичного картона;
  • для труб отопления используют прокладку из асбестового картона;
  • болты не должны выступать из гаек более чем наполовину;
  • внешний диаметр прокладки не должен задевать болты, а внутренний должен немного превышать диаметр самой трубы.

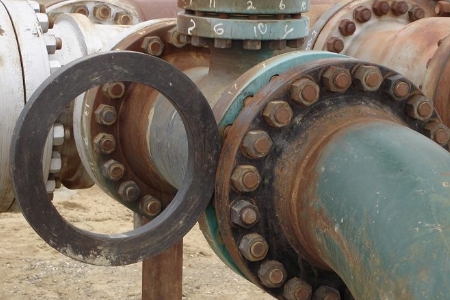

Фланцевый метод соединения незаменим для труб большого диаметра

Узнав, как соединяются две трубы без сварки фланцевым методом, вы сможете правильно обустроить систему канализации и дымоход, а также трубопровод газоснабжения в частном доме.

3. Соединение муфтой Гебо тоже нашло широкое применение. Эта деталь является одной из разновидностей компрессионного фитинга. С её помощью стыковка металлических труб выполняется достаточно быстро, причём без применения каких-либо специальных инструментов. Установка компонентов муфты Гебо на трубу выполняется в такой последовательности:

  1. Сначала надевается гайка.
  2. Затем кольца: зажимное, прижимное, уплотняющее.
  3. Потом надевается муфта до половины, и затягивается гайка.
  4. Вторая деталь соединяется с фитингом в той же последовательности.

4. Соединить две трубы без резьбы и сварки можно, используя ремонтно-монтажную обойму. Выглядит этот фитинг в виде муфты или тройника, состоящего из двух частей. Стягивание половинок осуществляется болтами.

Необходимо отметить, что основным предназначением ремонтно-монтажных обойм является выполнение временных ремонтов, например, когда появляются трещины. В экстренных случаях, их можно применять и для стыковки труб. Монтаж осуществляется так:

  • прежде всего, необходимо добиться абсолютной гладкости поверхности. Для этого участки трубопровода, на которые фитинг будет надеваться, следует очистить от неровностей, сформированных краской или ржавчиной;
  • потом на трубу надевается резиновый уплотнитель. Его разрез промазывается силиконовым герметиком.
  • далее обе половинки фитинга необходимо надеть на резиновый уплотнитель и стянуть болтами.

Совет!  Контролируйте, чтобы охват трубы уплотнителем был полным.

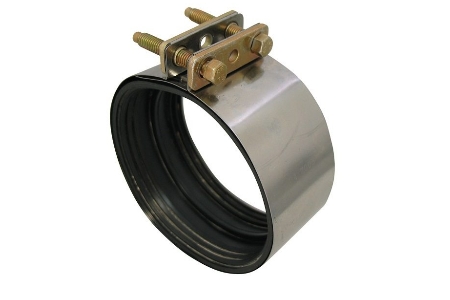

Соединительный хомут — это простой способ временно соединить две трубы без сварки

Как видим, данный способ тоже предельно прост. Такой же принцип заложен в соединение с помощью хомута. Единственным отличием является то, что он затягивается не с двух сторон, а только с одной. Однако использование хомутов обеспечивает более надёжное соединение, чем ремонтно-монтажной обоймой.

Соединение без резьбы и сварки профильных металлических труб

Чаще всего эта процедура выполняется с помощью краб-систем и хомутов.

1. Краб-системы. Такие конструкции представляют собою соединительные скобы с элементами крепежа. Изготавливаются из оцинкованного листового металла толщиной 1,5 миллиметра. Собираются скобы из двух половинок посредством болтов и гаек. В собранном виде они образуют «Т»-, «Х»- или «Г»-образный элемент, способный плотно обхватить концы нескольких (до четырёх) труб. По прочности такой крепёж сопоставим со сварным соединением. Применение краб-систем предоставляет возможность в короткие сроки собирать и разбирать сложные каркасные конструкции.

Из недостатков такого метода стоит выделить:

  •             состыковывать элементы можно только под углом 90 градусов;
  •             невозможно использовать краб-системы для изделий с большим сечением.

2. Крепёжные хомуты. С помощью этих деталей можно создавать конструкции любой степени сложности, начиная от козырьков и навесов, включая стеллажи и ограждения, и заканчивая теплицами и вольерами для животных. Основным преимуществом подобного крепежа является, то, что прочность соединения близка к сварной, а выполнять сборку/разборку конструкции допускается неоднократно. Причём, сделать это под силу и непрофессионалу.

Методов соединения металлических труб, альтернативных резьбе и сварке, множество. Каждый хорош по-своему. А делать выбор следует с учётом конкретных условий. Некоторые из них требуют наличие навыков и специального оборудования, другие же могут быть реализованы даже начинающими мастерами.
