Схемы разводки систем отопления

Схемы разводки систем отопления

Одним из наиболее важных моментов при сборке системы отопления является правильный выбор схемы трубной разводки.

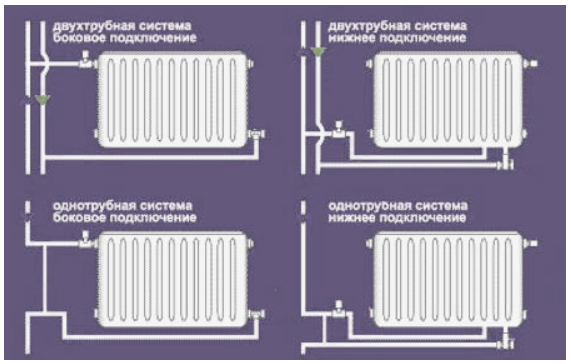

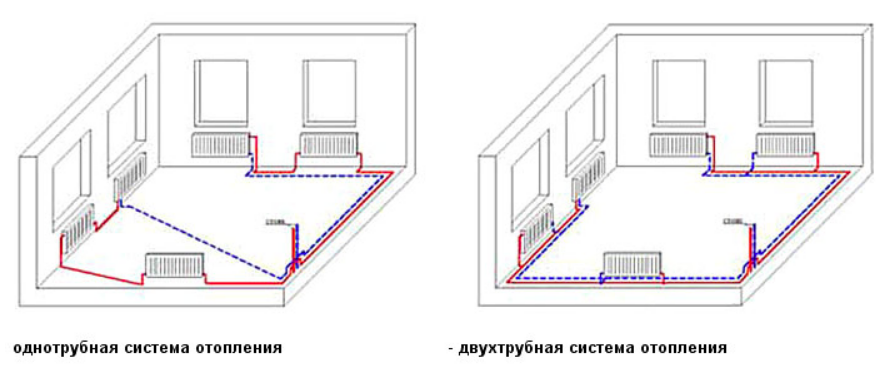

Существует несколько основных типов разводки: однотрубная и двухтрубная.

При однотрубной системе радиаторы отопления соединяются последовательно - труба подачи подводится к первому радиатору, от него идет труба к последующему и так далее. Также существует усовершенствованная схема, когда по всем помещениям проходит одна труба, в которую врезаются подача и обратка от каждого радиатора. Во втором случае становится возможной установка на радиаторах термовентилей - специальных устройств, перекрывающих подачу теплоносителя при достижении выставленной температуры окружающей среды.


К плюсам однотрубной системы относится ее простота и малое количество труб. Отрицательной стороной является невозможность использовать термовентили (первый вариант) и большая разница температуры между ближним к котлу радиатором и наиболее удаленным.

При естественной циркуляции теплоносителя ветви с радиаторами не могут быть большой длины. Следует отметить, что применение циркуляционного насоса достаточной производительности уменьшает вышеуказанную разницу температур и делает такую систему вполне работоспособной.


Двухтрубная схема подразумевает разводку по помещениям двух труб - подачи, с горячим теплоносителем и обратки, куда поступает немного остывшая вода с радиаторов. Подключение радиаторов получается параллельным, благодаря чему можно гибко настраивать работу каждого из них, не затрагивая другие. У двухтрубной схемы есть несколько разновидностей: схема с разнесенными трубами и с рядом лежащими. В первом случае труба подачи увеличенного диаметра от котла заводится на чердак дома, откуда в каждую комнату (к каждому радиатору) идет своя труба. Обратка прокладывается по всем помещениям, чуть ниже нижней точки радиатора с небольшим уклоном в сторону котла. Подача, идущая по чердаку, тщательно изолируется, во избежание теплопотерь.

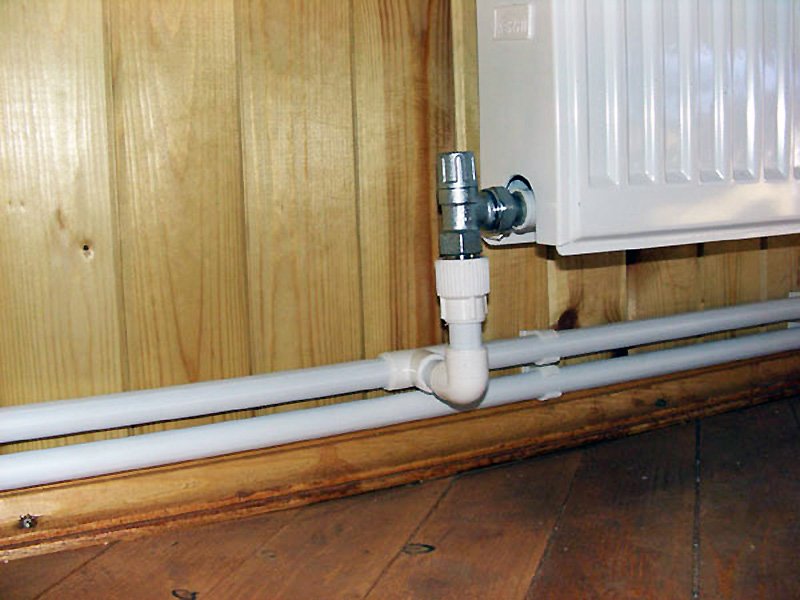

Если в системе не используется циркуляционный насос, то при монтаже важно соблюдать уклоны: подача должна иметь небольшой уклон в сторону от котла, а обратка - уклон к котлу, который по уровню должен размещаться ниже радиаторов. В случае с циркуляционным насосом трубы могут располагаться как угодно. Разновидность схемы с рядом лежащими трубами подразумевает расположение подачи и обратки рядом - ниже радиатора. Горячая вода стремится подняться вверх и попадает в радиатор, откуда уже остывшей стекает в обратку. Разновидность схемы с разнесенными трубами имеет более высокий КПД для случая с естественной циркуляцией.

Существуют гибридные схемы, объединяющие в себе некоторые черты вышеописанных. Например, подача подключается к радиаторам последовательно, как в однотрубной системе, а с каждого радиатора есть выход в общую обратку - в итоге две проложенных трубы. Или коллекторная, когда на каждом уровне (этаже) есть своя ветка разводки от общей подачи. Выбор той или иной схемы делается на основании используемого котла, параметров радиаторов, этажности дома и других факторов.

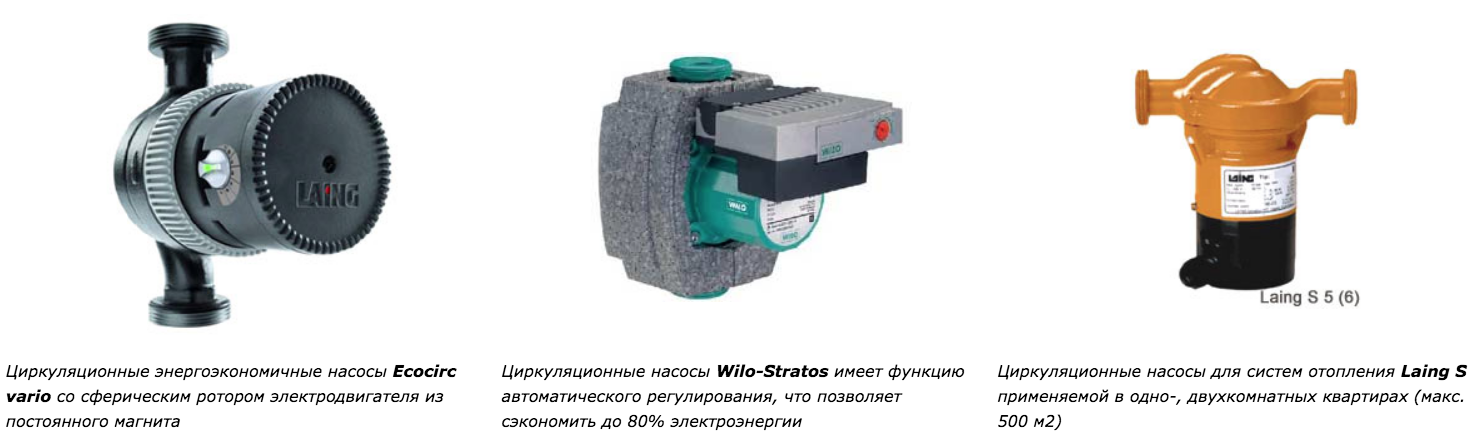

Циркуляционные насосы для систем отопления



При монтаже системы отопления следует помнить, что:

1. применение циркуляционного насоса повышает КПД системы даже при разводке, рассчитанной под естественную циркуляцию. Это ускоряет подачу тепла к самым дальним радиаторам;
2. циркуляционный насос в системе позволяет уменьшить диаметр используемых труб и не соблюдать уклоны. Однако нужно позаботиться о резервном электроснабжении насоса;
3. трубы должны обладать хорошими теплоизоляционными свойствами - пластиковые и металлопластиковые, но никак не металлические. Потому что именно радиатор имеет специальную конструкцию, наиболее эффективно отдающую тепло, а не трубы. Чем выше температура воды на радиаторе, тем выше его КПД, а при металлических трубах теплоноситель теряет часть тепла, пока достигнет радиаторов;
4. при схеме с принудительной циркуляцией нужно стремиться к меньшему количеству воды в системе - уменьшать диаметр труб и использовать радиаторы с малым внутренним объемом. В этом случае на нагрев системы затрачивается меньше топлива (газа, угля, электричества) и отдача тепла происходит намного быстрее. Для систем с печным отоплением (и твердотопливные котлы) наоборот - нужны большие объемы теплоносителя, так как топка производится несколько раз в сутки и важно сохранить тепло в промежутках. Современные котлы находятся постоянно в работе, поэтому им не требуются большие объемы.


Источник: agrovodcom.ru
