Система водоснабжения дома

Система водоснабжения дома

Трубопровод для подачи холодной воды внутри объекта включает в себя:

- вводные трубы;
- сеть разводящих трубопроводов;
- установки для повышения давления подаваемой в здание воды, включающие в себя повышающие насосы, баки и резервуары, которые располагаются внутри объекта.

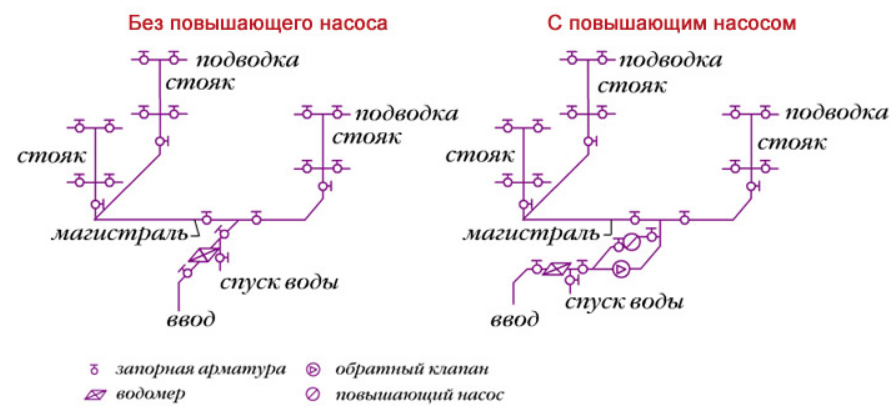

Различают две системы подачи воды к водоразборным точкам:

1. без использования повышающих насосов;
2. с установкой повышающих насосов.

В первом варианте вода на самые высокие и удаленные точки водоразбора подается за счет постоянного и достаточного давления во внешней сети водопровода. Понятно, что эта система является наиболее простой и часто применяемой, т.к. не требует дополнительных расходов на установку системы повышения напора воды.



Второй вариант подачи воды используется при непостоянном давлении в системе водопровода, а также в случае автономного водоснабжения. Однако стоит иметь в виду, что если вы планируете установить повышающую насосную систему в загородном доме, подключенном к магистрали водоснабжения населенного пункта, то эта работа должна быть обсуждена и согласована со службой водоканала этой местности.

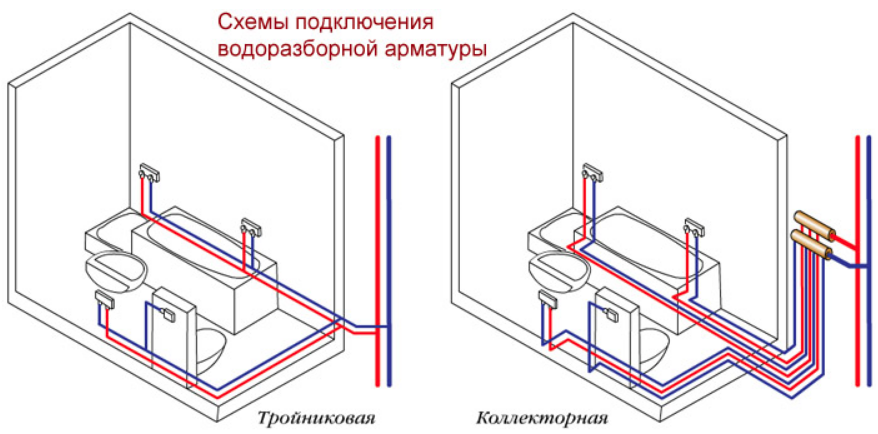

Всё сантехническое оборудование объекта можно подсоединить к стоякам по двум схемам: тройниковой или коллекторной. Рассмотрим их различия и особенности.

Коллекторная, или параллельная, разводка позволяет поддерживать во всей разводке одинаковое давление. То есть, открыв кран на кухне, вы не уменьшите напор воды и не измените ее температуру для принимающего душ члена семьи. Т.к. каждая разводка подсоединена к стояку параллельно, давление в ней будет таким же, как на входе в систему. Однако следует заметить, что это справедливо лишь в том случае, когда давление в системе подачи сохраняется на достаточном и постоянном уровне. Если рабочее давление в сети не достигает нормы и непостоянно, то внутри квартиры включение воды в одном кране повлияет на ее напор в другом, правда не столь значительно, как при последовательной разводке.

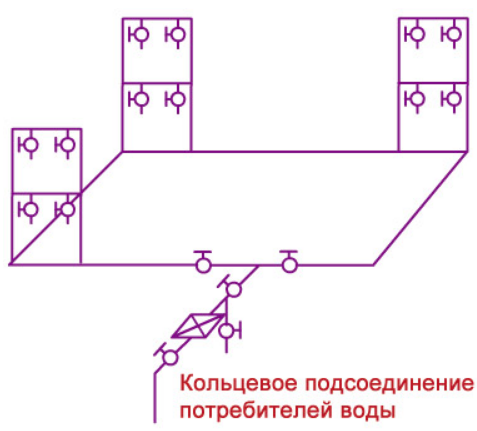

Тройниковая, или последовательная, схема разводки не обеспечивает постоянства давления воды в одном из кранов при открывании другого. При включении, например, холодной воды в мойке, в душевой температура смешивающейся воды повысится из-за уменьшения напора холодной. Однако есть один способ решения этой проблемы. Это кольцевое соединение всех кранов. В этом случае подводка воды к каждой точке водоразбора осуществляется с двух сторон, и давление выравнивается.



Следует заметить, что если вся система водопровода изначально была инженерно грамотно спроектирована, исполнители не сэкономили на трубах и насосе, то при любой из схем водоразбора с напором воды у всех жильцов дома не будет проблем. В домах советской постройки, где использовалась только тройниковая схема подключения, при сохранении нормального давления в магистрали, потребители на конечных и начальных точках трубопровода имеют практический одинаковый напор воды. Естественно, что при общем падении давления воды в системе, потребители, находящиеся на конечных точках трубопровода (например, на верхних этажах) сразу окажутся в более невыгодных условиях.



Схема тройниковой разводки предполагает открытую прокладку и соединение трубопроводов. Поэтому эта система оказывается не только более простой, но и относительно дешевой. Т.к. при устройстве коллекторной схемы разводки используется большое количество труб, то применять открытую прокладку трубопроводов нецелесообразно по многим показателям. Поэтому в этом случае трубопровод прокладывается в стене, в нишах или укрывается стяжкой пола. Можно использовать схему соединения "труба в трубе" (в защитном кожухе).

Независимо от способа прокладки труб, соединение одного их конца с коллектором происходит в шахте санузла, закрытой дверцей, поэтому остается доступным для обслуживания и контроля. Другой конец трубы, проложенной открытым или скрытым способом, подсоединяется к водоразборной арматуре. Открытое подключение труб к сантехническому оборудованию допускает любой вид соединения труб. Если используется закрытое подключение, то рекомендуется применять обжимные и надвижные фитинги, склейку, сварку или пайку труб.

Закрытая прокладка металлопластиковых труб по принципу "труба в трубе" позволяет произвести ее замену, не снимая облицовочной плитки и не вскрывая пол или стену. Достаточно освободить концы поврежденной трубы от сантехнического прибора и коллектора, подсоединить к одному концу с помощью фитинга-муфты конец новой трубы и протащить ее через защитную трубу-кожух. Новая труба займет место старой. Обрезав лишнее от новой трубы, ее концы закрепляют на коллекторе и на сантехническом оборудовании.

Однако, если трубопровод, проложенный в защитном кожухе, имеет несколько поворотов малого радиуса изгиба, то протащить трубу через кожух не удастся. Также этот метод не пригоден для замены металлических труб. Коллекторы, которые могут иметь 2,3 или 4 точки вывода, можно объединять в один сборный, соединив их торцами последовательно. При этом специалисты не рекомендуют соединять в один коллектор более десяти потребителей.



Коллекторная система подсоединения имеет ряд удобств в обслуживании:

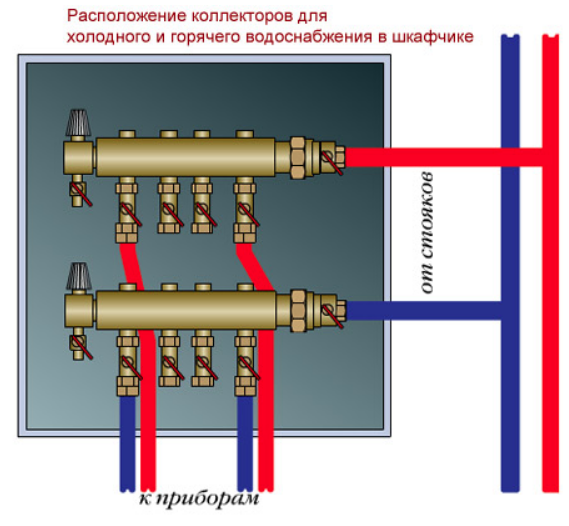

- всю запорную арматуру можно разместить в одном коллекторном шкафчике, расположенном в удобном доступном месте;
- при возникновении неполадок в одном из приборов, его можно отключить, не затрагивая остальные краны;
- на отдельном отводе коллектора можно установить прибор для регулирования давления на определенном направлении водоразбора.

В частных домах часто используется комбинированная схема подключения водопровода. К магистральному трубопроводу, проходящему по подвалу, подсоединены стояки (тройниковая схема), которые поднимаются вдоль всех этажей здания, к ним монтируются коллекторы, от которых вода поступает к сантехническому оборудованию. Можно применить полностью только коллекторную систему, установив коллекторы в подвале и на каждом этаже.
