Шаровой кран

Рис. 1. Проходной шаровой кран в разрезе.

Детали конструкции шаровых кранов варьируют в зависимости от сферы их применения. Например, на трубах с диаметром более 30 см ставятся модели с редукторами, а краны для высокоточной регулировки оснащаются измерительными приборами. Устройства с количеством патрубков больше 2-х, с T-образными или L-образными портами, позволяют смешивать и перенаправлять потоки. Но в быту чаще используют кран с двумя отводами (рис.1).

Рис. 2. Затворная пробка запорного шарового крана.

Рассмотрим принципиальное устройство такого шарового крана.

Главный элемент крана — хорошо отшлифованный шар: сферический затвор/затворная пробка с цилиндрическим сквозным отверстием.

Диаметр отверстия совпадает с диаметром трубы либо чуть меньше. В зависимости от этого параметра краны делятся на полнопроходные и неполнопроходные/редуцированные. Первые дороже (иногда почти вдвое) и используются, когда важно минимизировать гидравлические потери. У вторых пропускная способность ниже на 20-50% (в зависимости от модификации). Это замедляет ток среды, повышает риск эрозии, снижает долговечность. Зато они дешевле и компактнее, поэтому их чаще всего выбирают для домашнего использования.

У кранов с функцией регулирования форм шара и отверстия более сложная конструкция (рис 3).

Материал шара — сталь или латунь с антикоррозийным напылением (никель, хром).

Есть в продаже и модели из полипропилена для установки на пластиковые трубопроводы. Учитывайте, что они менее прочные, чем металлические, и не годятся для транспортировки горячих сред (выше 60⁰С).

В большинстве кранов ставятся фторопластовые уплотнительные элементы. Этот материал рассчитан на эксплуатацию в диапазоне температур от -10⁰С до +150⁰С. Для более сложных температурных условий чаще выбирают конструкции с жесткими уплотнениями из металла. Но они характеризуются меньшей герметичностью.

Шпиндель — деталь, которая передает усилие от рукоятки к шару. В современных моделях при сборке его устанавливают изнутри корпуса: это снижает риск выбивания при скачках давления.

Управлять положением затвора можно рукояткой (в форме рычага, бабочки или колеса), которая сверху удерживается самоблокирующейся гайкой.

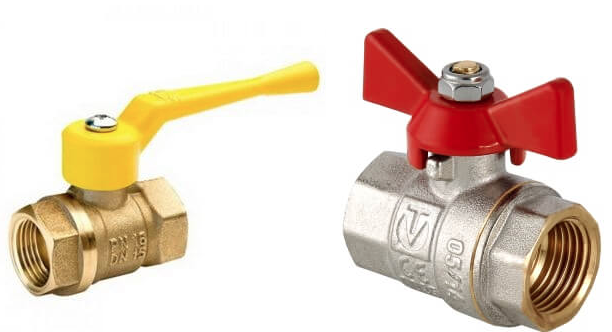

Кстати, по цвету рукоятки можно быстро определить назначение крана (рис. 4). Если цвет желтый — это арматура для газопровода. Другими цветами обычно маркируют краны для систем отопления и водоснабжения.

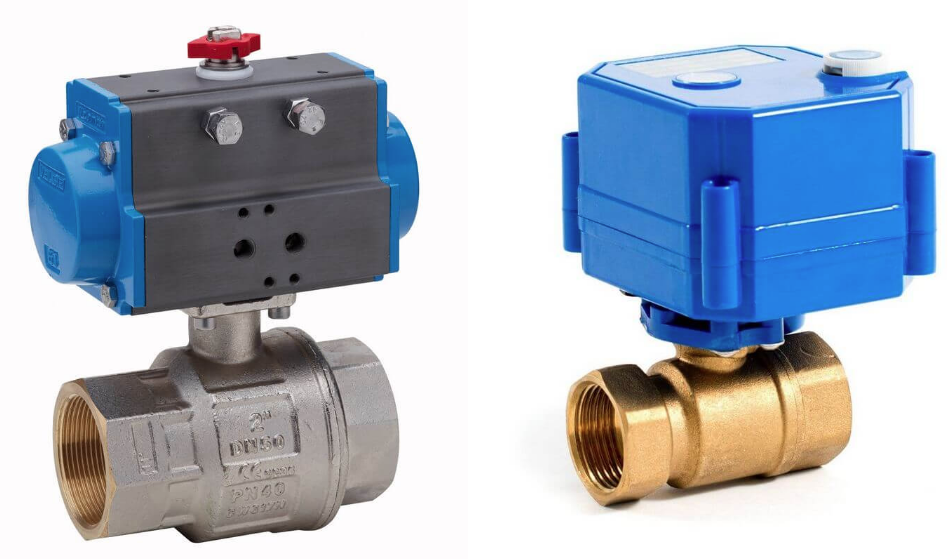

Когда требуется дистанционное управление, выбираются варианты с пневмо- и электроприводами (рис. 5).



Корпус крана изготавливают из стали, латуни, чугуна или пластика. Для промышленного использования чаще заказывают модели в стальном корпусе, а для бытовых систем — латунные.

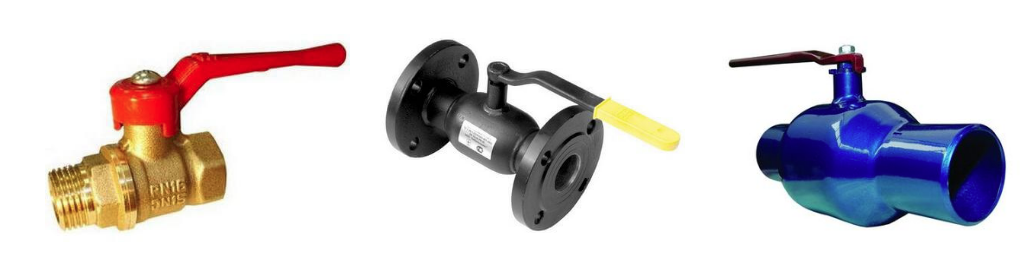

В зависимости от способа соединения с трубопроводной линией краны подразделяются на муфтовые, фланцевые и приварные (рис 6).

Муфтовое соединение характерно для систем с диаметром трубы до 45 мм. Если нужно поставить запорную арматуру на домашний радиатор, то разумным решением будет муфтовый кран с наружной или внутренней резьбой.

Фланцевые соединения выдерживают большие нагрузки. Такие краны ставятся на системы с трубой более 50 мм в диаметре.

Для крепления приварного крана потребуется сварочный аппарат. Это соединение считается самым прочным и применяется в промышленных трубопроводах с большим диаметром.

Основные критерии выбора шарового крана:

1. Диаметр/условный проход (Ду или DN). Эта характеристика указывается на корпусе изделия. Диаметр наиболее популярных в России кранов — от 15 до 50 мм.
2. Тип присоединения. Если оборудуется домашняя система, то обычно берут модели с муфтовым соединением. Для быстрого монтажа удобна модификация с накидной гайкой («американка»).
3. Максимальное рабочее давление (PN). Этот параметр тоже наносится на корпус. Для систем водоснабжения дома чаще покупают краны, рассчитанные на давление до 16 атмосфер (16PN). В системы отопления рекомендуют ставить краны «с запасом» по рабочему давлению (например, 40PN). Материал корпуса крана в системах с горячим теплоносителем (от 1000С) быстрее разрушается (особенно, если куплено недорогое латунное устройство без защитного покрытия).
4. Материал корпуса, толщина стенок. Для большинства систем непромышленного типа подойдут краны с латунным корпусом. Наиболее надежные делаются из горячепрессованной латуни CW617N. Определить материал (латунь или железо) поможет магнит: он не должен притягиваться. Бюджетное решение — недорогие шаровые краны из силумина, сплава алюминия с кремнием. Такие изделия легче латунных аналогов. Материал полюбился кустарным китайским производителям, поскольку не требует дорогостоящего оборудования для обработки. Несмотря на низкие цены на шаровые краны из силумина, приобретать их не рекомендуется из-за хрупкости материала. В недорогих изделиях экономят и на материале корпуса: стенки у них значительно тоньше.
5. Качество поверхности затвора и сборки. Разбирать кран прямо в магазине проблематично, но можно провести визуальный осмотр поверхности сферы. Она должна быть отполированной, без царапин. Уплотнительные детали должны быть тефлоновые, а не резиновые. Поворачивая ручку, убедитесь, что шар полностью перекрывает проход. Ручка должна сидеть плотно, без люфта.
6. Срок изготовления. Если кран лежал на складе более 5 лет, то велика вероятность, что уплотнительные элементы изменили свои характеристики. Поэтому смотрите не только на срок гарантии, но и на дату изготовления.
7. Торговая марка. В промышленности хорошо зарекомендовали себя краны российского производства (например, АДЛ, БАЗ). Продукция для отраслей нефте- и газодобычи, соответствующая ГОСТ и международным сертификатам, успешно конкурирует с западными марками. Более дорогие, но добротные краны выпускаются под германскими, испанскими и итальянскими брендами. Главное, чтобы под краном с маркировкой VALTEC, BUGATTI или DANFOSS не скрывалась подделка.

Покупать шаровой кран лучше не на рынке, а в специализированном магазине, предоставляющем гарантию качества.
