Седелка-хомут и седелка-накладка

Седелка-хомут и седелка-накладка

Седелка (седловой отвод) - деталь трубопровода, с помощью которой устраивается второстепенное ответвление от основной трубы. Это устройство предназначено для разветвления канализационных, оросительных, водопроводных (для водопроводов питьевого и технического назначения), газопроводных и других систем, как магистральных, так и частных.Является разновидностью компрессионных фитингов. Она универсальна, выпускается различного диаметра для разных видов труб: стальных, чугунных, пластиковых и др. Она в значительной степени удешевляет и упрощает монтаж трубопроводных узлов.



Схема устройства седлового отвода.

Седелка устанавливается на трубу без нарушения ее целостности. В большинстве случаев она имеет свою фрезу для просверливания отверстия необходимого диаметра.

Может монтироваться в условиях повышенной стесненности, например, в коллекторах, шахтах, колодцах и т.д. Ее можно установить на новом или уже работающем трубопроводе. Также используется при открытой прокладке труб. При ее помощи можно врезаться абсолютно в любом необходимом месте в трубопровод.

Виды седелок

Седелки классифицируют по конструкции:

  • хомуты;
  • накладки.

Седелка-хомут

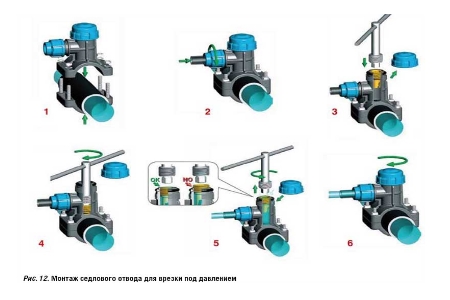

Схема этапов сборки седлового отвода.

Седелка в виде обжимного хомута зажимает трубу с двух сторон своими половинками, на одной из которых есть резьбовой отвод, в него устанавливается переходная деталь для врезаемого трубопровода или запорной арматуры. Она быстро и легко устанавливается при помощи болтов (их нужно как минимум два) и гаек, герметичность же обеспечивает резиновое уплотнительное кольцо. Седелка обжимная ставится на трубы из полиэтилена, ПВХ, полипропилена, асбестоцемента. Седелка в виде обжимного хомута используется в системах водоснабжения, канализации, дренажа, орошения. Максимальная температура носителя - 40 градусов, давление - до 10 атмосфер. Хомуты выпускают на трубы диаметром от 2 до 31,5 см. Диаметры резьбовых выходов от 0,5 до 4 дюймов.

Седелка-накладка на полиэтиленовую трубу ПНД

Накладки в основном используются на газовых и водопроводных полиэтиленовых ПНД трубах (ПНД - полиэтилен низкого давления). Седелка-накладка устанавливается методом электродиффузионной сварки. Электросварная седелка имеет в нижней части установленный в процессе производства нагревательный элемент (спираль), который с помощью сварочного аппарата для электродиффузионной (электромуфтовой) сварки приваривает седелку к полиэтиленовой ПНД трубе. У современных аппаратов для электродиффузионной сварки есть функция автоматической установки времени и напряжения сварки для каждого фитинга. Установка всех параметров производится при помощи специального штрих-кода на электросварном фитинге, нанесенного производителем. Эта технология исключает ошибку при выборе параметров для сварки.

На нижней части седелки есть ремень, которым она прикрепляется в нужном месте перед привариванием. Когда седелка установлена на трубу ПНД, электрический ток необходимой мощности нагревает спираль в течение определенного времени, свариваемые части оплавляются, переходя в эластичное состояние. Труба полиэтиленовая ПНД и седловой отвод, остывая, превращаются в единое целое. Седелка в виде накладки позволяет получить очень надежное, герметичное и долговечное соединение, которое выдерживает давление газа до 10 атмосфер, а воды - до 16. Врезку в магистраль, благодаря специальному оборудованию и наличию специального встроенного клапана, вполне можно осуществлять под давлением.

По материалам "ЭкспертТруб.ру".
