Самые надежные виды соединений: пайка и прессование медных труб

Самые надежные виды соединений пайка и прессование медных труб

Автор статьи: В. С. Ионов, НП «Национальный Центр Меди»

В связи с увеличившимся интересом заказчиков и монтажных организаций к применению долгосрочных и высоконадежных решений в системах водоснабжения и отопления зданий, особым спросом пользуется сегодня информация о методах соединения. На вопросы о технологических приемах пайки и прессования при выборе способа соединения медных трубопроводов отвечают специалисты «Национального Центра Меди».

Для длительного безаварийного функционирования трубопроводных систем необходимо использовать не только надежные материалы, как, например, медные санитарно-технические трубы по ГОСТ 52318–2005 или EN 1057, но и применять соответствующие виды и методы соединения этих труб. Медные трубы для воды и газа (иногда их называют «водогазопроводные») могут соединяться по-разному, в зависимости от особенностей установки и ряда прочих факторов. Существует не менее 5 распространенных видов соединений, а опытные монтажники могут применять около 7. Зачастую выбор способа соединения связан с наличием специфической соединительной арматуры, и, наоборот, некоторые способы соединения от арматуры почти или полностью не зависят.

Принципиально соединения медных труб могут быть разъемными и неразъемными, обслуживаемыми и необслуживаемыми. Такая классификация важна для точного выбора вида соединения с точки зрения функциональных свойств в ходе последующей эксплуатации. Примечательно, что технологии массового строительства, как правило, предусматривают применение 1–2 видов соединений, реже 3.

Фитинг (тройник) для капиллярной пайки с заводским припоем

Рисунок 1.

Фитинг (тройник) для капиллярной пайки с заводским припоем


В связи с этим, по мнению некоторых специалистов, допустимо различать основные виды соединений и дополнительные, хотя такое деление и не является общепризнанным. Несмотря на упомянутое обилие видов соединения, большинство из них крайне просты и незамысловаты, т. е. освоение технологий их применения не представляет никакой сложности, равно как и сам выбор. Справедливо было бы заметить, что исходя из собственных навыков и предпочтения, каждый монтажник или монтажная организация может назвать свои собственные основные и дополнительные виды соединений – как повелось в их собственной практике.

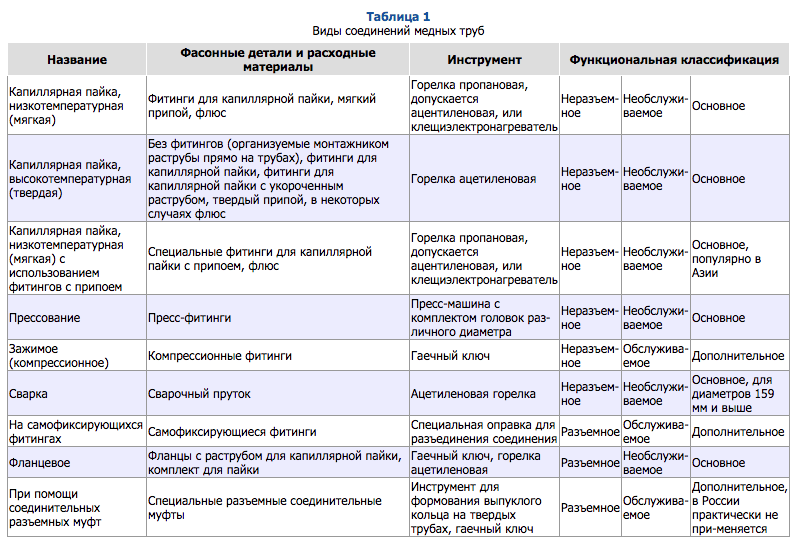

В таблице представлено большинство видов соединений медных трубопроводов.

По определению необслуживаемые соединения отличаются надежностью и долговечностью и не требуют организации доступа к ним. В свою очередь к обслуживаемым соединениям требуется обеспечить доступ для проведения периодических проверок и подтяжки соединения, если это будет необходимо.

Нелишне отметить, что необслуживаемые соединения при использовании с медными трубопроводными системами безразличны к температурам и значениям давления рабочей жидкости. Несмотря на то, что в документации часто упоминаются номинальные рабочие значения давления для соединений медных трубопроводов (16 бар), следует помнить, что фактически значения давления на разрыв для капиллярной пайки обоих видов и прессования превышают, в зависимости от диаметра и температуры, 150 бар и для средних значений диаметра соединения достигают 450 бар, т. е. имеют значительный запас.

Рисунок 2.

Фитинг – переходник с пайки на резьбу


Дополнительные виды соединения, особенно зажимное (компрессионное), как правило, применяются при подводке к санитарно-техническим приборам.

Выбор конкретной технологии соединения во многом зависит от нормативных требований, привычки и традиции. Так, в Австралии, традиционно славящейся высокой квалификацией монтажников (только период обучения и подготовки слесаря-сантехника составляет около 4 лет), предпочитаемой является твердая пайка без использования фитингов.

В странах германского технического влияния, наоборот, бесфитинговые технологии практически не применяются и распространены мягкая и твердая капиллярная пайка с использованием фитингов и прессование. В Швеции существует требование открытой прокладки систем отопления и водоснабжения, но запрещено применение открытого пламени в помещениях, отчего широко применяются мягкая пайка при помощи индукционных клещей-нагревателей, прессование и соединения при помощи компрессионных и самофиксирующихся фитингов. А в Норвегии, наоборот, существует требование скрытой прокладки трубопроводов систем отопления, из-за чего обслуживаемых соединений практически нет. Применение пресс-систем всегда имеет преимущество, определяющее целесообразность их использования:  практически не требуется квалификации монтажника. Другим безусловным преимуществом является самая высокая скорость монтажа.


Иначе говоря, выбор конкретного способа соединения во многом определяется сопутствующими обстоятельствами. Важно одно – перечисленные основные виды соединений медных трубопроводов столь же надежны и долговечны, как сами медные трубы.

Компрессионные фитинги широко применяются не только при подводке к санитарно-техническому оборудованию, но и при самостоятельном устройстве системы водоснабжения или отопления пользователем, например, в загородном доме. Применительно к компрессионному (зажимному) способу соединения необходимо отметить, что при использовании мягких (отожженных) медных труб (их легко отличить по форме поставки: они поставляются в бухтах и легко гнутся руками) обслуживание состоит в проверке герметичности визуальным осмотром. При использовании компрессионных фитингов с полутвердыми и твердыми трубами обслуживание состоит в осмотре и возможной подтяжке соединения гаечным ключом. Это не означает меньшую степень надежности соединения – оно служит верой и правдой десятки и более лет. Особо востребованы компрессионные фитинги для ремонтных работ и при временной прокладке трубопроводов.

Пресс-фитинг обжимает трубу с усилием до тонны

Рисунок 3.

Пресс-фитинг обжимает трубу с усилием до тонны


Специальные фитинги с заложенным на заводе-изготовителе припоем (в специальную канавку в раструбе фитинга) не получили популярности в России, зато снискали славу в Великобритании и странах Азии, поскольку, несмотря на несколько большую цену, снижают число технологических операции при пайке, т. е. ускоряют процесс монтажа.

Самофиксирующиеся фитинги (push-fit) для медных систем были, наверное, первенцами безинструментального соединения – идея была позаимствована для полимерных систем и стала довольно популярной. Для соединения при помощи самофиксирующегося фитинга достаточно вставить обработанный конец трубы (проверенный калибром и с уда-ленным заусенцем) в раструб фитинга до упора: встроенное кольцо-храповик из пружинистой стали надежно зафиксирует трубу, а уплотнительное кольцо обеспечит герметичность. Популярны такие фитинги среди любителей самостоятельного творчества или при проведении срочных работ. Следует помнить, что максимальные значения давления и температуры для обслуживаемых соединений ниже, чем для основных видов соединения, хотя и достаточные для нормального функционирования в системах централизованного водоснабжения и отопления.

В целом медные системы предполагают, как видно, много различных способов соединения, из числа которых специалист, сообразуясь с задачами и своим опытом, сможет осуществить монтаж наиболее быстрым, надежным и экономичным способом.


Источник: www.abok.ru
