Разновидности угловых кранов и правила их эксплуатации в отопительных системах

Разновидности угловых кранов и правила их эксплуатации в отопительных системах

Регулирование расхода теплоносителя проводится с помощью установки угловых кранов на радиаторы. Устройство служат для настройки батареи отопления как отдельного элемента системы на нужный уровень теплоотдачи в зависимости от потребности в тепле, и позволяет ремонтировать, менять или отключать радиаторы от магистрали при необходимости.

Установка крана необходима для решения различных задач:

  • отсечения источника тепла от системы,
  • снижение уровня потока теплоносителя,
  • регулирование расхода тепла,
  • избавление от завоздушивания трубопровода.

Угловой кран дает возможность отключить батарею с целью ремонта или промывки, а также замены радиатора. Кроме того, с его помощью настраивают уровень теплоотдачи в отдельном помещении, например, в комнате, где необходимо поддерживать оптимальный уровень температуры.

Особенно это важно в частном доме, где независимо от типа отопительных приборов первые радиаторы в системе прогреваются всегда лучше, чем удаленные. Ограничение расхода тепла в первых дает возможность отрегулировать тепловые затраты во всем контуре и сэкономить на потреблении энергоносителя.

Разновидности угловых кранов

Все угловые краны делят на три типа в зависимости от механизма запорного устройства:

  • Шаровые краны — тип конструкции для перекрытия или запуска потока рабочей среды, но не способный регулировать его.

Обратите внимание! Справедливо отметить, что регулировка посредством шаровых кранов все же возможна, но она быстро выводит устройство из строя. Кроме того, точность регулировки не выдерживает критики, частичное перекрытие чревато замерзанием жидкости в батареях отопления.

  • Дроссель — ручной регулировщик теплоотдачи.

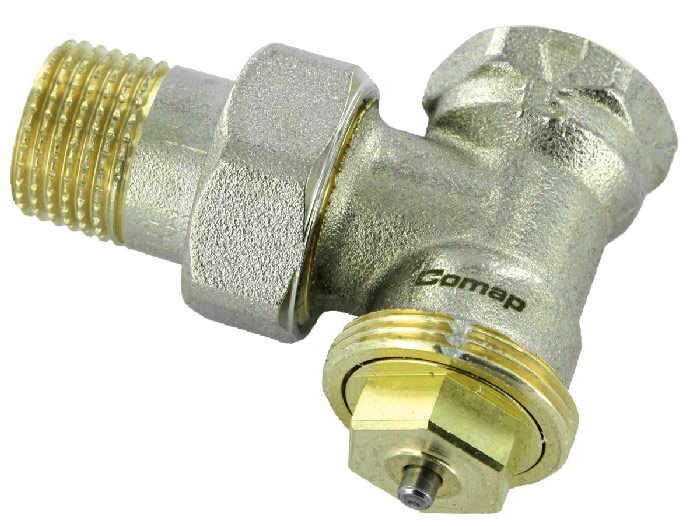

  • Термостатический клапан — устройство для автоматической настройки необходимого температурного режима в отопительных приборах, и поддержания нужного уровня нагрева в автоматическом режиме.

Все угловые краны также различают по материалу изготовления:

  • цельнометаллические конструкции, чаще всего латунные с хромо-никелевым покрытием,

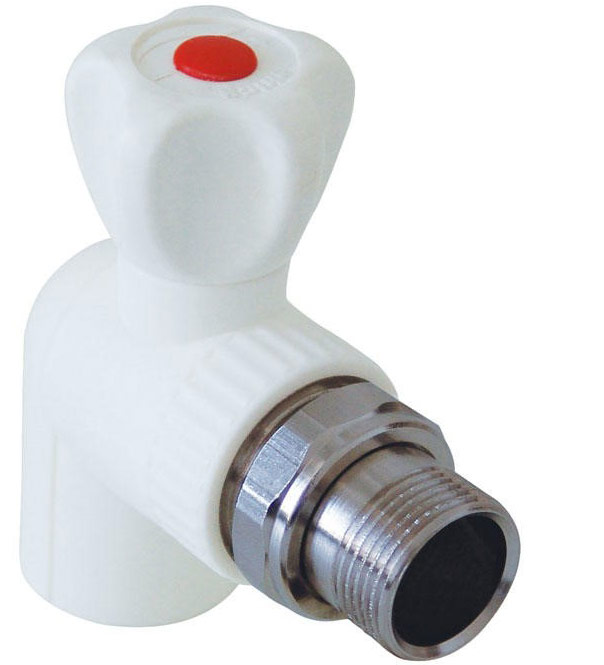

  • полипропиленовые устройства с муфтовым соединением под сварку, которые используют для монтажа без дополнительных фитингов, а также быстроразъемные соединения типа «американка».

Латунные изделия чаще всего используются при монтаже систем из стальных, металлопластиковых труб.

Обратите внимание! Не стоит использовать краны, изготовленные из пластика для установки в систему, где предполагаются большие температурные нагрузки, например, в отопительные системы.

Особенности устройства разных типов кранов

Шаровые устройства имеют простой механизм для открытия и перекрытия потока в виде шара с проходным отверстием.

Дроссели — это обычный вентиль, оснащенный клапаном и штоком, которые обеспечивают герметичность за счет притирки металлических поверхностей друг к другу. В отличие от шаровых кранов могут плавно перекрывать поток в несколько оборотов.

Обратите внимание! Балансировочные краны ставятся на всех радиаторах магистрали, кроме последнего, на подводках к которому обычно ставится обычный шаровой кран.

Суть работы термостатического клапана основана на принципе теплового расширения. Конструкция состоит из сильфона, заполненного жидкостью с большим коэффициентом расширения. Сильфон соединяется с клапаном, который при нагревании перекрывает клапан, а после остывания, наоборот, открывает его.

Выбор угловых кранов

Какой тип крана установить при монтаже отопительного контура зависит от требований заказчика, от места, где они будут располагаться в тепловом контуре, а также от цели использования. Основная ошибка покупателей, которые слабо разбираются в запорно-регулирующей арматуре, приобретение подделок — дешевых некачественных изделий, которые еще называют силуминовыми. Некоторые нечестные продавцы выдают их за латунные краны, хотя они таковыми не являются. Силуминовые краны служат обычно не более года, быстро трескаются под воздействием высоких температур, и даже отваливаются от радиатора.

Правила эксплуатации

Угловые краны используют в соответствии с техническими показателями при температурном режиме и давлении в системе, которое они способны выдержать.

При транспортировке, установке и хранении рекомендуется соблюдать правила, чтобы не повредить изделия:

  • Важно не допускать замерзание внутри системы — это может повредить устройство.
  • При осушении отопительной системы нужно оставлять кран открытым, чтобы удалить всю жидкость.
  • Важно соблюдать правила хранения и транспортировки: не допускать нахождение изделий под ультрафиолетом, чтобы не повредить детали. Желательно использовать для складирования специальные места под навесами, которые хорошо проветриваются.

Погрузку и разгрузку арматуры нельзя проводить при температуре ниже — 10°С.


По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
