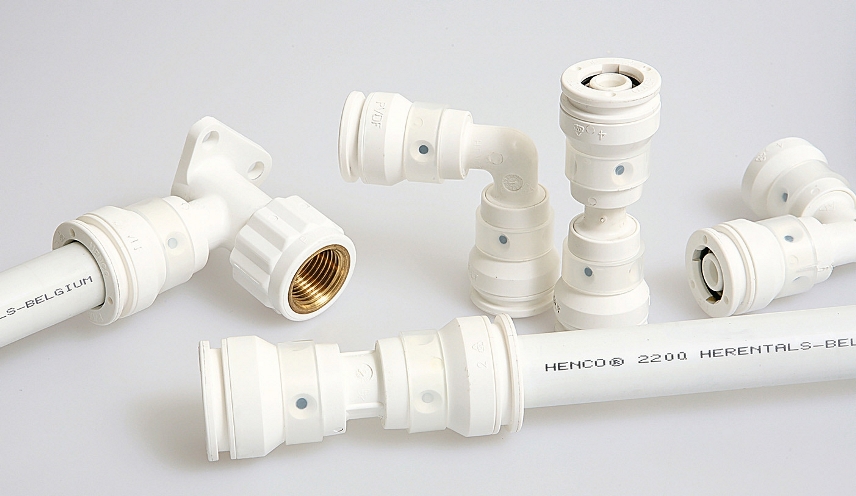

Пуш-фитинг: что это такое и как его установить

Пуш-фитинг что это такое и как его установить

Современные инженерные сети, в принципе, невозможно представить без пластиковых труб. Кажется, что трубы из пластика состоят только из одних достоинств. Но надежность инженерных сетей в полной мере зависит от способа соединения труб между собой. Пуш-фитинг – одна из новинок для быстрого и более качественного монтажа трубопровода из пластика и металлопластика.


Особенности инновационного фитинга

В основе разработки пуш-фитинга лежит принцип максимального удобства при монтаже трубопроводов. Потому что трубопроводы вставляются в фитинг и одновременно прочно и герметично фиксируются. Причем, фиксация производится только руками. Заготовка может проворачиваться в соединении на 360°. Для монтажа не требуются сложные и дорогостоящие инструменты.

Однако все-таки понадобятся:

  • ножницы или труборез для резки трубных заготовок;
  • калибратор для снятия фаски с торцов заготовок.

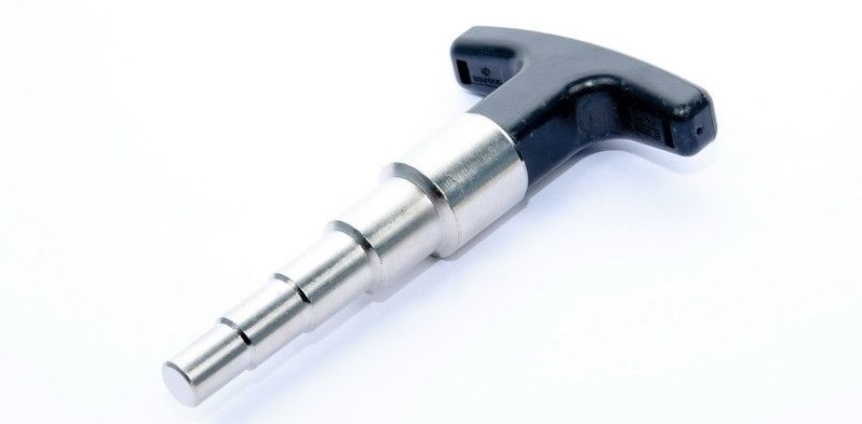

Калибратор

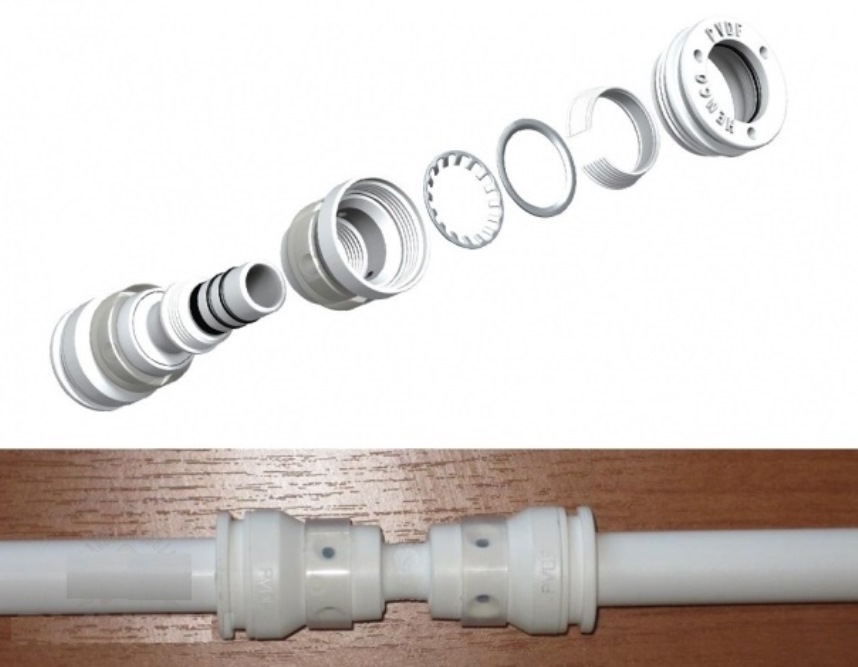

Пуш-фитинг: устройство и материал изготовления

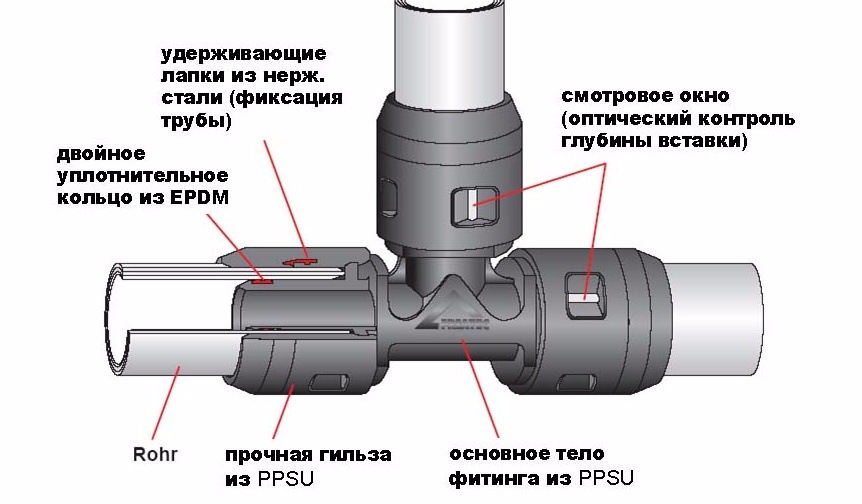

Соединитель состоит, в принципе, из корпуса, внешнего кожуха, уплотнений и внутреннего фиксирующего элемента.


Характеристика составных частей PUSH-FIT:

  • Прочный корпус устойчив к ударам.
  • На штуцер корпуса надевается труба. На нем расположены два кольца-уплотнения (два, чтобы повысить надежность).

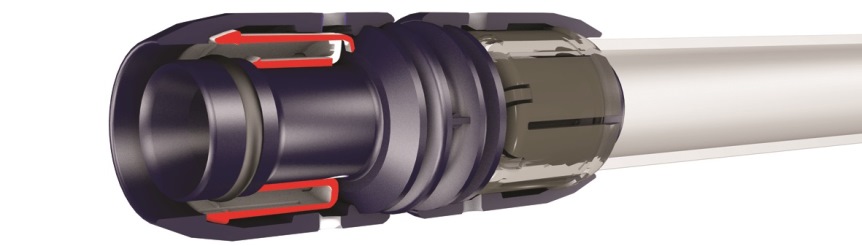

Внутренний фиксирующий элемент представляет собой муфту с подпружиненным кольцом. Кольцо нужно, чтобы удерживать трубу. В муфте выполнены три окошка, чтобы контролировать вход трубы в захват. Направляющее кольцо с зубцами прочно фиксирует трубу. Муфта накручивается на корпус.

Окошки в пуш-фитинге

  • Кожух имеет углубления для фиксации ключом при демонтаже трубопровода. Углубления закрыты резиновыми заглушками-клипсами. В нем находится резиновое уплотнение, чтобы защитить соединение от попадания грязи и дополнительно герметизировать его.

Пуш-фитинг изготавливают из следующих материалов: латунь, поливинилденфторид (PVDF), полифенилсульфон (PPSU). Все материалы химически инертны и нетоксичны. Более того, они не подвержены коррозии. Пластики (и тем более латунь) устойчивы к высоким и отрицательным температурам, обладают высокой механической прочностью и пластичностью. Рабочие температуры находятся в диапазоне от –40°С до +150°С. Уплотнения изготавливают из резины EPDM, сохраняющей пластичность и прочность в течение десятилетий.

Где применяется пуш-фитинг и его достоинства

Эти фитинги применяются в системах отопления, горячего и холодного водоснабжения. Их используют, чтобы объединять трубы, соединять трубопроводы с запорной и регулирующей арматурой, фильтрами, нагревательными котлами, водомерами.

Основные достоинства:

  • с монтажом инженерных сетей прекрасно справится только один человек;
  • высокая скорость монтажа;
  • не требуются сложные и дорогостоящие инструменты;
  • обеспечивается высокая герметичность соединения. В результате систему с пуш-фитингами можно заливать бетоном и прокладывать в стенах; прочность фитинга и соединения;
  • долговечность. Конструкция из современных материалов с уплотнителем из резины EPDM прослужит 50 лет и больше;




  • устойчивость к высоким температурам. Материалу пуш-фитинга не страшно нагревание до температур системы отопления. Более того, кратковременно даже – до температуры кипения воды;
  • устойчивость к низким температурам. Фитинг можно замораживать и размораживать без всяких последствий;
  • нетоксичность. В результате фитинги можно применять для прокладки трубопроводов питьевой воды;
  • возможность многоразового использования. То есть фитинги можно разобрать и смонтировать повторно;
  • пластичность. Фитинг можно слегка изгибать – допускается соединение труб с отклонением 10° от оси трубопровода.

Единственный и, вероятно, самый значимый недостаток пуш-фитингов – их относительно высокая стоимость.

Пуш-фитинг: разновидности

В принципе, можно приобрести пуш-фитинг практически любой нужной формы.

Виды соединителей:

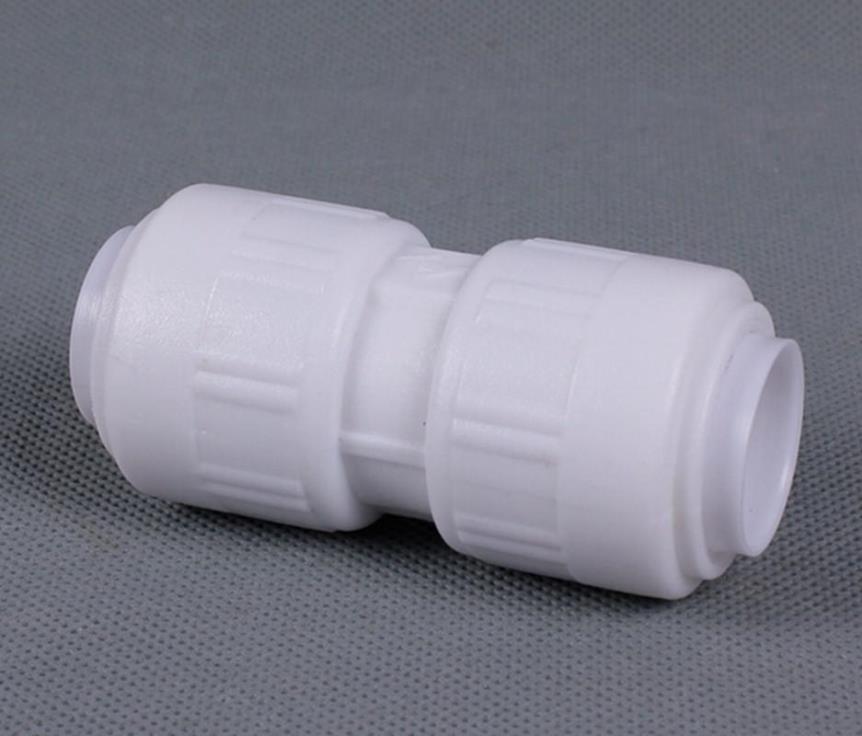

  • Муфта. Предназначена для соединения труб на прямых участках трубопроводов.





  • Уголок. Соединяет трубы под углом 90°, 120°, 135°.

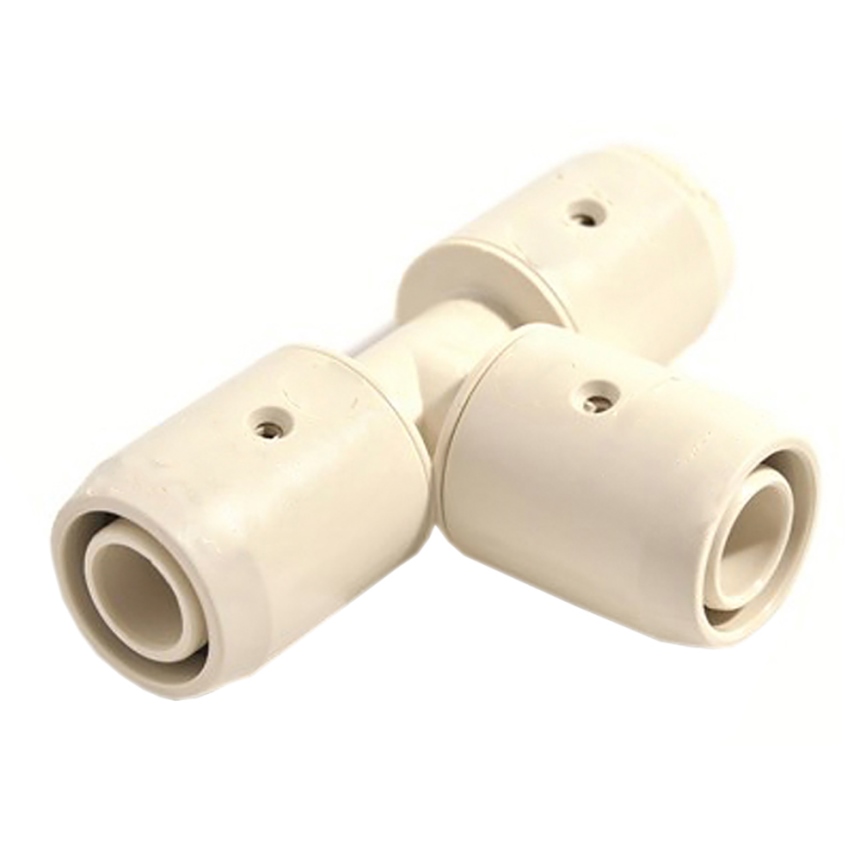

  • Тройник. Предназначен, чтобы подсоединить отвод от магистрали.
  • Переходник. Соединяет трубопроводы разных диаметров.
  • Штуцер. Используют, чтобы подсоединить к системе гибкий шланг.

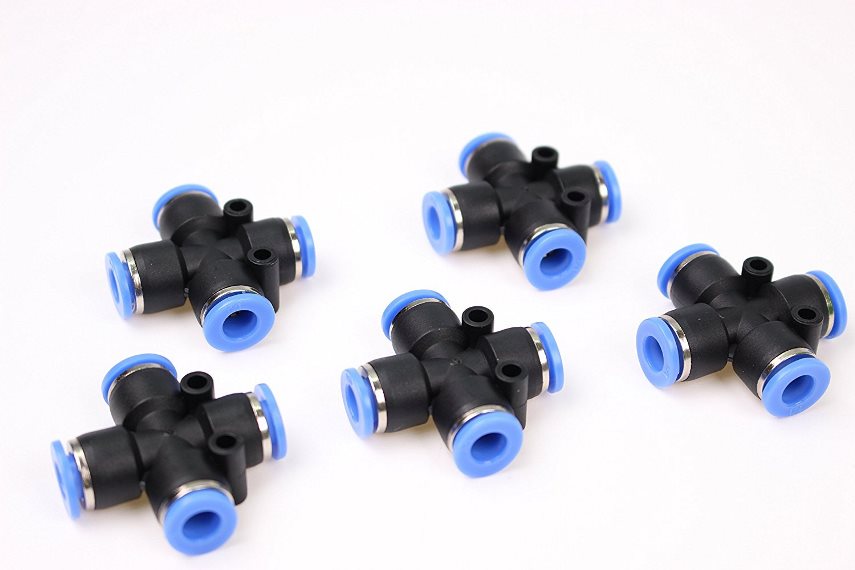

  • Крестовина. Разделяет трубопровод на три ветви.



  • Заглушка. Используется, чтобы перекрывать патрубки.


Можно встретить и другие разновидности PUSH-FIT: ниппели, водорозетки для подключения запорной арматуры (кранов и смесителей), муфты с резьбой и т.д.

Технология монтажа

Последовательность выполнения монтажа трубопроводов с помощью пуш-фитингов:

  1. Отрезают трубные заготовки нужной длины. Причем для этого используют труборез или ножниц.
  2. Со срезов удаляются все заусенцы. Чтобы они не мешали правильной фиксации труб в соединении.
  3. Торцы труб калибруются. Используют ручной или механический калибратор. Потому что при нарезании заготовок торцы труб могут слегка сплющиться и приобрести овальность. В результате овальные заготовки невозможно герметично зафиксировать в фитинге. Поэтому калибровку выполняют в обязательном порядке, чтобы придать торцам трубы правильную круглую форму. Калибратор снимает фаску. Это требуется, чтобы надежно зафиксировать заготовки.
  4. Тщательно удаляется пыль и стружка.
  5. На торец одной заготовки надевают пуш-фитинг. Труба должна дойти до упора со щелчком. Контролируют положение трубы через окошки в корпусе фитинга. Если невозможно вставить трубу до упора, узел разбирают и дорабатывают заготовку калибратором.
  6. Аналогично подсоединяют вторую заготовку.


Источник: allremont59.ru
