Прокладки для радиаторов отопления: разновидности, проблемы, способ замены

Прокладки для радиаторов отопления разновидности проблемы способ замены

Для чего при монтаже отопительных приборов используются прокладки? Какие из прокладок, продающихся в магазинах сантехники, лучше? Можно ли изготовить их из подручных материалов самостоятельно? Наконец, как их правильно установить или заменить? Давайте разбираться.

Применение

Интересующие нас изделия используются двумя способами:

  1. Межсекционная радиаторная прокладка обеспечивает герметичность соединения секций. Она стягивается ниппелем — короткой трубкой с противонаправленными резьбами — и зажимается между плоскостями срезов верхнего и нижнего коллекторов.
  2. Кроме того, прокладки используются при установке радиаторных пробок на алюминиевые и биметаллические отопительные приборы.

Однако: в последнем случае они могут быть заменены подмоткой. В ее качестве могут использоваться сантехнический лен с пропиткой силиконом или краской, лента ФУМ или полимерная нить-герметик.

Разновидности

Материал

Прокладки для чугунных радиаторов отопления производятся из паронита (термостойкой жесткой резины) в соответствии с требованиями ГОСТ 15180-86. Стандарт регламентирует основные размеры изделий (к слову, не только паронитовых) и их массу в партиях в 1000 единиц.

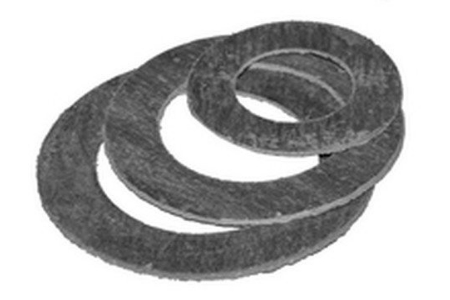

Прокладка из паронита для чугунных секций.

Прокладки для биметаллических радиаторов и алюминиевых батарей могут производиться как из паронита, так и из термостойкого силикона.

Какой из двух материалов более предпочтителен?

Однозначный ответ дать трудно.

  • паронит благодаря жесткости более эффективно противостоит внутреннему давлению теплоносителя;
  • силикон, с другой стороны, не утрачивает эластичность со временем и требует для надежной герметизации соединения меньшего усилия при стягивании.

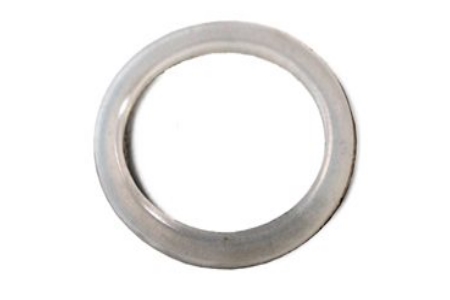

На фото — силиконовое изделие.

Размеры и форма

Паронитовая прокладка для чугунного радиатора всегда имеет форму плоского кольца.

Изделия, предназначенные для алюминиевых и биметаллических батарей, могут иметь вид как плоского кольца, так и тороида (бублика).

Заметьте: тороидные силиконовые прокладки используются для герметизации секций с кольцевой проточкой. При попытке зажать их между секций или между пробкой и секцией с плоской поверхностью вы столкнетесь с тем, что силикон будет выдавливаться.

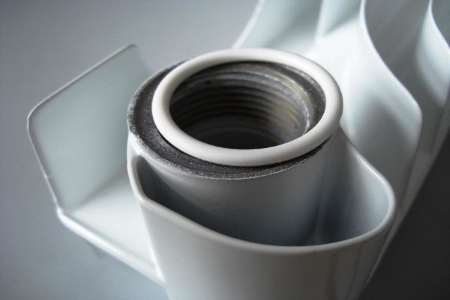

Силиконовая прокладка в форме бублика устанавливается только в радиаторы с кольцевой проточкой на секциях.

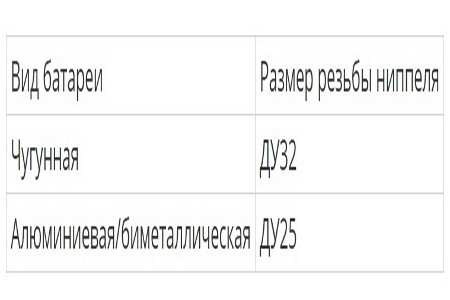

Диаметр отверстия в плоской прокладке определяется типом радиатора и диаметром ниппеля. Ниппель снабжается резьбой следующих размеров:

Самостоятельное изготовление

Межсекционная прокладка для радиатора любого типа может быть изготовлена самостоятельно. Да, цена этих изделий невелика; однако иногда большое расстояние до магазина, выходной или праздничный день могут заставить вас озаботиться поиском альтернатив.

Материалом нам послужит обычная камера для пневматической шины:

  • автомобильная — для чугунной батареи;
  • велосипедная — для алюминиевой/биметаллической.

Для вырезания используются обычные ножницы; контур предварительно переносится на разрезанную вдоль и разложенную на плоском столе камеру шариковой ручкой.

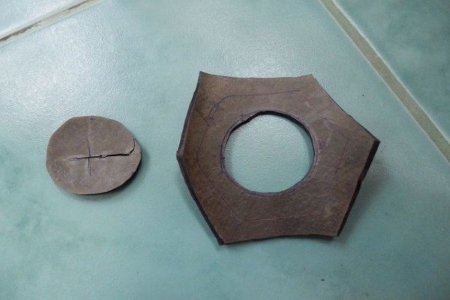

Если у вас есть старая камера и острые ножницы — в магазин можно не идти.

Однако: если вам нужно изготовить большое количество прокладок, есть смысл ускорить процедуру их изготовления, сделав пробойник из заточенного с одной стороны отрезка отопительной трубысоответствующего размера (ДУ32 или ДУ25).

Проблемы

Список типичных проблем радиаторных прокладок невелик:

  • при установке под пробку возможно односторонне выдавливание паронита или силикона. особенно часто это происходит в тех случаях, когда ось резьбы пробки или секции имеет отклонения от перпендикуляра к плоскости торца коллектора.
  • паронит при длительной эксплуатации в условиях сильного нагрева несколько утрачивает эластичность. как следствие, межсекционные прокладки через несколько десятков циклов нагрева-охлаждения секций при очередном остывании батарей способны дать течь: понижение температуры приводит к небольшому изменению линейных размеров секций.

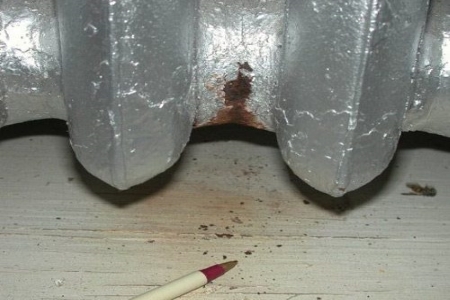

Течь чугунной батареи между секций.

Монтаж и замена

Под пробкой

Как своими руками установить прокладку под радиаторную пробку алюминиевой батареи?

  1. Смажьте торец коллектора секции и плоскость пробки любой нейтральной смазкой. Подойдут силиконовая сантехническая смазка, солидол и даже жидкое мыло.
  2. Наденьте прокладку на резьбу пробки.
  3. Затяните пробку рожковым или разводным ключом. Паронит стягивается до момента, когда усилие станет заметным (но ни в коем случае не непреодолимым: вы рискуете сорвать трубную резьбу в коллекторе секции). Силикон стягивают до видимого выдавливания краев из-под пробки.

Межсекционная

Инструкция по устранению межсекционных течей несколько сложнее.

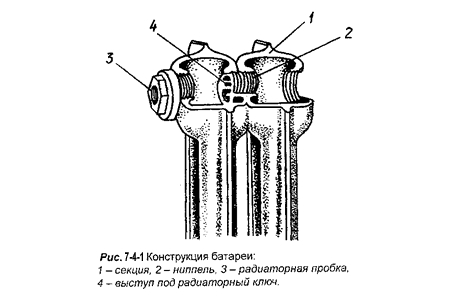

Схема сделает понятным способ соединения секций.

  • Перекройте стояк отопления и выверните заглушки или откройте сбросники. При наличии вентилей на подводках к батарее просто перекройте их.
  • Подставив под нижнюю глухую радиаторную пробку таз или другую емкость с низкими стенками, отверните пробку на несколько оборотов и дайте стечь остаткам воды. Отверните пробку полностью; при необходимости палочкой или любым другим подручным инструментом освободите нижний коллектор от грязи.

Внимание: на глухих пробках в большинстве случаев левая резьба; они откручиваются по часовой стрелке.

  • Повторите операцию с верхней пробкой.
  • Отметьте на радиаторном ключе расстояние от края батареи до нужного вам ниппеля.
  • Вставьте ключ в любой из коллекторов и, поворачивая, просуньте его в радиатор до зацепления с нужным ниппелем.
  • Отверните на один оборот. Направление вращения — то же, что у пробки.
  • Повторите операцию с ниппелем на втором коллекторе.
  • Отверните ниппеля, совершая один оборот за раз поочередно. Перекос при неравномерном откручивании заклинит или порвет ниппель.
  • Снимите крайние секции; наденьте на ниппеля новые прокладки и наживите ниппеля на одну нитку резьбы.
  • Установите концевые секции, прижмите их к ниппелям и ключом заверните последние до надежного зацепления.
  • Соберите отопительный прибор в обратном порядке.

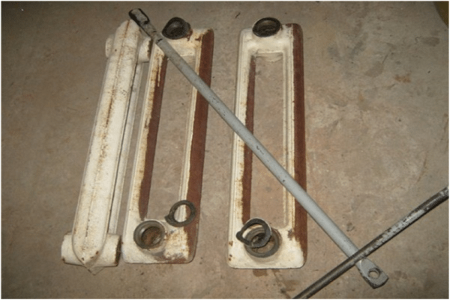

                                                                                                 Переборка чугунной батареи.


По материалам "О трубах.ру".
