Принципы устройства коллекторной системы отопления

Принципы устройства коллекторной системы отопления

Как бы ни старались инженеры, предлагая все новые способы отопления, но традиционное водяное не собирается сдавать свои лидирующие позиции. Этот эффективный и практичный способ обогрева жилья вполне удовлетворяет большинство застройщиков.

Их интересует, скорее,  не кардинальная смена метода отопления, а варианты модернизации традиционной водяной системы. К их числу можно отнести коллектор для отопления, который приходит на смену одно и двухтрубным конструкциям. Устройство увеличивает эффективность, удобство использования и ремонтопригодность системы.

Коллектор: устройство и принцип работы

Узел представляет собой элемент в виде гребенки, от которой отходят выводы для подключения приборов отопления. Количество выводов может быть разным. При необходимости элемент можно нарастить дополнительными отводами. На коллектор могут быть установлены водосливные и воздуховыпускные клапаны, а так же счетчики тепла. Выводы могут оснащаться регулировочными или отсекающими кранами, что дает возможность регулировать либо отключать поток теплоносителя. Устройство устанавливается в отопительную систему в виде коллекторного блока, в который входит обратная и подающая гребенка, оборудованные выпускными вентилями и соответствующими кранами.

Функционирует коллекторная система отопления достаточно просто. Теплоноситель, разогретый котлом до нужной температуры, поступает в подающую гребенку. Здесь он распределяется между отопительными приборами. К каждому из них прокладывается трубопровод, по которому и направляется теплоноситель. В радиаторе, отдавшая часть своего тепла, жидкость частично охлаждается, и по другой трубе поступает в обратную гребенку и оттуда – к котлу. Такое распределение способствует равномерному разогреву радиаторов, поскольку к каждому из них подходит отдельная подающая труба.

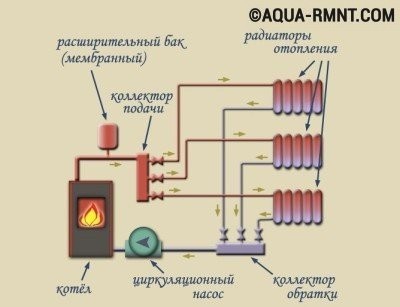

Теплоноситель, разогретый в котле, уходит к подающему коллектору, где распределяется по трубам, подходящим к каждому радиатору. Остывшая жидкость через обратный коллектор направляется снова в котел


Обратите внимание! Распределительная гребенка системы отопления, установленная на каждом этаже отапливаемого здания, позволяет получить поэтажные отдельные отопительные контуры с автономным управлением. Если возникает необходимость, можно отключить отопление всего этажа или только несколько приборов, чем существенно облегчается обслуживание и ремонт системы. На функционирование всей конструкции это совершенно не повлияет. Использование коллектора повышает эффективность работы оборудования, поскольку на его выводы можно установить устройства, регулирующие температуру и напор теплоносителя, а так же расходомеры.

Нюансы организации такой системы

Для малоэтажного коттеджа или частного дома коллекторная система отопления считается самой надежной и эффективной. Ее обустройство обойдется дороже, чем монтаж двух или однотрубной системы. И это можно считать единственным значимым недостатком устройства.

При планировании коллекторной разводки следует учесть, что она не сможет функционировать без циркуляционного насоса. Кроме того, ее монтаж отличается трудоемкостью и сложностью. Лучше доверить его профессионалам, если нет опыта строительных работ. Для установки системы потребуется большое количество труб, так как должна быть выполнена индивидуальная разводка от коллектора к каждому прибору отопления.

Какие распределительные гребенки бывают?

Производители предлагают множество моделей коллекторов. Среди них можно встретить устройства с максимальным набором элементов. Подающая часть оснащена расходомерами, регулирующими поток теплоносителя в каждой петле, для более равномерного его распределения. На обратке смонтированы термодатчики для контроля за температурой каждого отопительного прибора. Система позволяет автоматически контролировать нагрев каждого радиатора. Стоимость такой распределительной гребенки отопления достаточно высока.

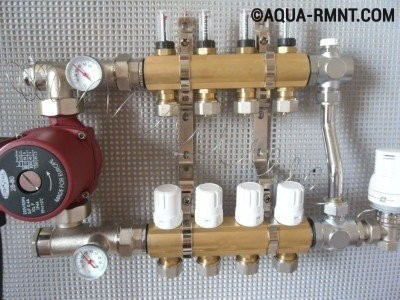

Коллекторный блок с максимальным набором функциональных элементов. Подающая часть оборудована расходомерами, регулирующими подачу и напор теплоносителя. На обратном коллекторе установлены термодатчики


Можно подобрать и более простые варианты. Например, латунный элемент с дюймовым проходом. Устройство имеет заглушки на обратном коллекторе, что позволяет при необходимости установить дополнительные приборы. Существуют литые детали и самые простые – с цанговыми зажимами для металлопластиковых труб. Это самый дешевый и проблемный вариант. Устройство часто «страдает» от возможного подтекания теплоносителя на участке соединения вентиля, что связано с быстрым износом уплотнителя, поменять который можно далеко не всегда.

Народные умельцы частенько самостоятельно изготавливают распределительные гребенки. Пожалуй, лучшим из всех вариантом можно считать трубу из нержавейки нужного диаметра, к которой приварены выходы. Но, несмотря на всю свою простоту, это достаточно дорогое удовольствие. И не только из-за стоимости трубы. Понадобится установить еще очень много дополнительных элементов, чтобы получить полноценное оборудование. Поэтому многие пользуются наиболее бюджетным вариантом – коллектором для отопления, собранным из полипропиленовых тройников, нужного размера вентилей и т.п.

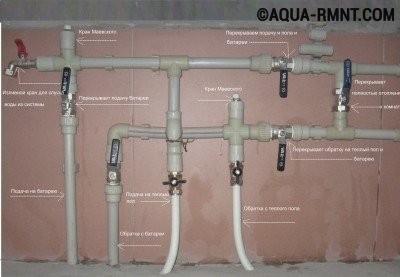

Самый доступный и недорогой коллектор. Самостоятельно собран из полипропиленовых тройников, вентилей нужного размера, труб и других необходимых деталей


Где лучше установить оборудование?

Идеальным вариантом будет выбор места для установки коллектора во время проектирования системы отопления. Если в здании несколько этажей, на каждом отводится место для коллекторного блока. Чаще всего под него обустраивают нишу в стене, расположенную на небольшой высоте от пола. Она должна находиться в помещении, защищенном от избыточной влажности. Это может быть кладовка, коридор и т.п.

Устройство может быть закреплено прямо на стену, если оно устанавливается в подсобном помещении, или размещено в специальном коллекторном шкафу. Шкаф представляет собой металлический ящичек с дверцей и выштамповкой, предназначенной для подведения труб, в боковых стенках. Внутри оборудования могут быть предусмотрены специальные крепления для коллекторного блока. Можно найти накладной или встраиваемый вариант шкафа.

Грамотно установленная коллекторная разводка водяного отопления гарантирует надежность и эффективность системы. Вероятность протечек, благодаря малому количеству соединений и тройников, сводится к минимуму. Также возможна скрытая разводка, не нарушающая эстетику помещения. А кроме того согласитесь, очень удобно регулировать температуру нагрева каждого радиатора и всего помещения в целом. Надежная система станет настоящей находкой для тех, кто высоко ценит собственный комфорт.


Источник: aqua-rmnt.com
