Применение седелок на полиэтиленовые трубы для упрощения врезки

Применение седелок на полиэтиленовые трубы для упрощения врезки

Седелкой кратко называют деталь трубопровода, предназначенную для обустройства второстепенного ответвления от основной трубы. Получаемое в этом случае соединение не настолько надежное и прочное, как при использовании традиционных тройников. Зато врезку намного легче выполнить. Применяется такой элемент в трубопроводах разного назначения. Например, седелка на полиэтиленовую трубу может быть деталью разветвляющегося водовода, канализационной или оросительной системы. Аналогичные элементы используются для врезки в газопроводы, как частные, так и магистральные.

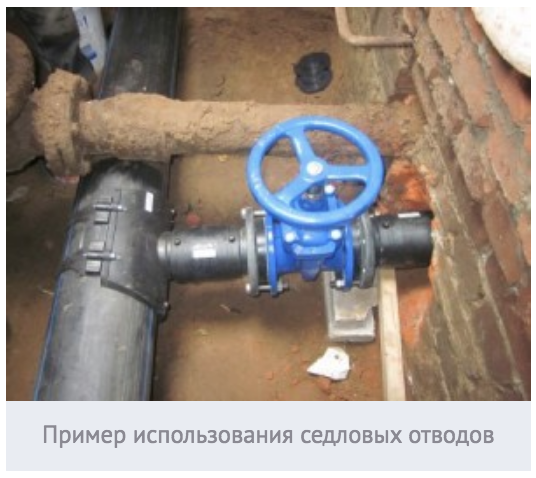

Назначение седловых отводов

Седелки – это разновидность компрессионных фитингов. Они изготавливаются из пластика, чугуна, стали, латуни. Изделия достаточно компактны, не требуют большого простора для установки. Служат для быстрой локальной врезки и создания герметичных резьбовых отводов. Присоединительные седла производятся в широком диапазоне диаметров под трубы конкретных параметров. Но есть и универсальные модели, в которых можно незначительно варьировать охват хомута. Удобная установка таких фитингов возможна как при открытой прокладке сетей, так и в стесненных условиях коллекторов, шахт или колодцев.


Изделия могут применяться для коммуникаций из разных материалов (полиэтилена, чугуна, стали, асбестобетона). При монтаже седла его резиновая прокладка окружает выполненное в трубе отверстие. После затяжки или сварки седелки участок герметизируется, не допуская в этом месте протечек жидкости или газа. В нужном месте высверливается отверстие заданного диаметра. Во многих случаях конструкция седлового отвода предполагает наличие специальной фрезы. Легче всего монтируются седла на трубопроводы из полимерных материалов. Если врезается седелка на чугунную трубу, нужна специальная твердосплавная коронка.

Разновидности изделий

Седелки различаются по устройству и способу крепления. Выделяют несколько их видов.

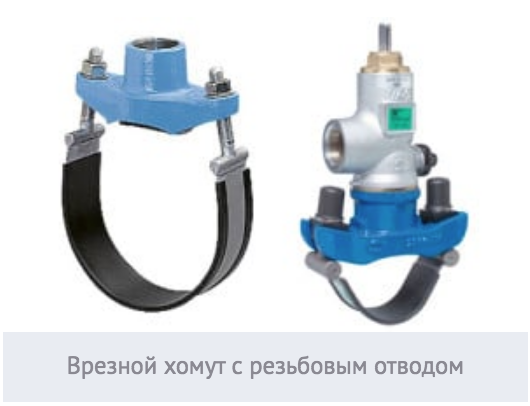

Обжимной хомут

Элемент имеет конструкцию в виде хомута из двух половин, охватывающего трубу с обеих сторон. В одной части имеется резьбовой отвод, предназначенный для монтажа запорной арматуры или переходной детали для подводимого трубопровода. В комплектацию входят болты и гайки. А также резиновое уплотняющее кольцо, обеспечивающее соединению герметичность. В системе со значительным давлением (особенно при выполнении соединения пластик-металл) резьбовой отвод снабжается металлическим кольцом. Оно предохраняет от раскола или появления трещин.

Производятся обжимные хомуты в ассортименте резьбовых выходов 0,5–4 дюйма. Подходят для труб диаметра 20–315 мм. Зачастую применяется такая седелка на ПНД трубу, а также для коммуникаций из ПВХ, полипропилена, асбестоцемента. Это могут быть системы канализации, дренажа, водоснабжения, орошения. В них максимально допустимые температуры носителя не должны превышать 40 °C, а рабочее давление до 10 атм. Хомутовая резьбовая седелка на стальную трубу может служить в более сложных условиях (номинал 50 °C и 16 атм.).


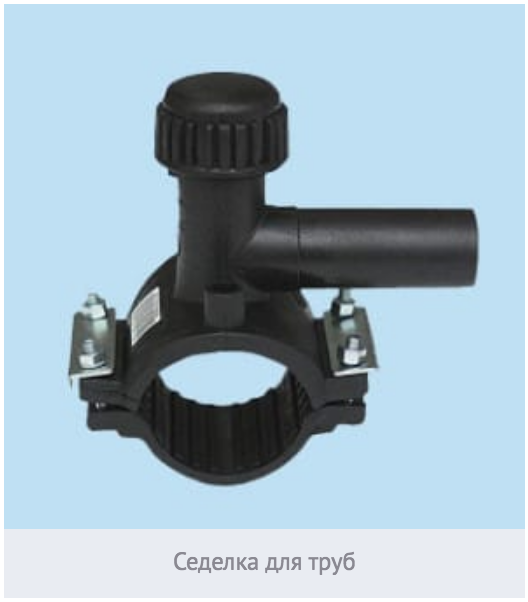

Электросварная седелка с фрезой

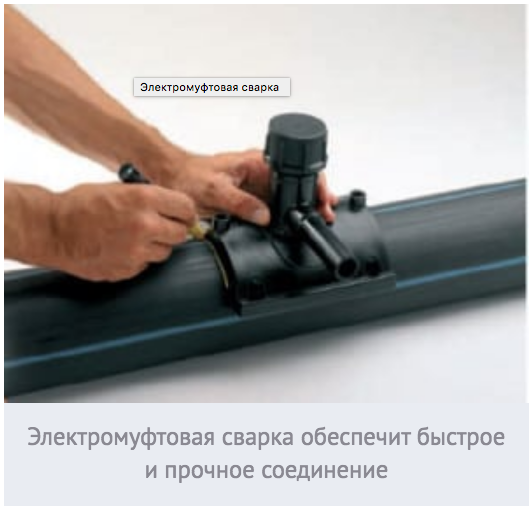

Такой элемент используют для устройства отвода газовых или водопроводных сетей, смонтированных из пластика. Для установки применяется электродиффузионная (электромуфтовая) сварка.


Седелка состоит из двух частей. В нижней половине накладываемой детали размещается металлическая спираль. Ее электромуфтовой сваркой разогревают в течение заданного времени. Раскалившийся металл спирали расплавляет пластик. Над местом врезки седло вваривается, образуя неразрывное соединение. Шов получается герметичным и долговечным. Коммуникации могут эксплуатироваться на максимальном рабочем давлении воды 16 атм. или газа – 10 атм. Отверстие выполняется сверлом с особой насадкой или специальной коронкой-фрезой.

Патрубок-накладка

Выпускается две разновидности седелок-накладок, используемых для коммуникаций из полиэтилена. Первые снабжены фрезой либо запорным механизмом, что позволяет монтировать их на функционирующем трубопроводе, под рабочим давлением. Если в устройство включена запирающая арматура, изделие способно регулировать поток во второстепенном ответвлении. В этом случае седелку называют вентилем для врезки под давлением.

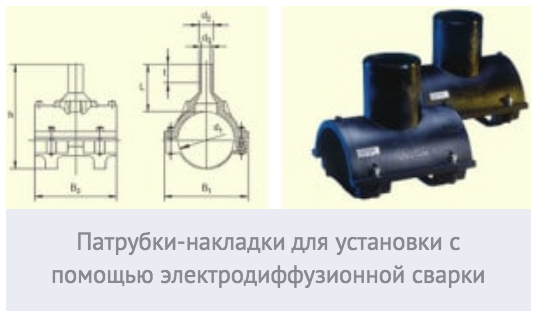

Второй вид патрубков-накладок не комплектуется фрезой или запорным краном. Устанавливается только на неработающих системах. Производят накладываемые патрубки под основные диаметры 50–1200 мм. Параметры выходных патрубков составляют 32–315 мм. Монтаж ведется с помощью электродиффузионной сварки.


Седелка с фланцевым отводом

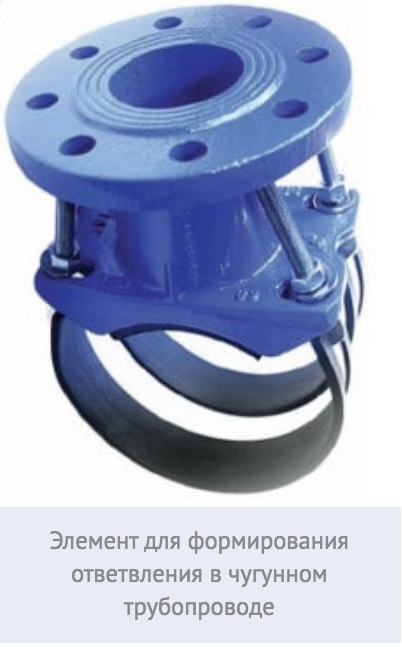

Данный элемент используется в строительстве или модернизации магистральных водопроводных или канализационных систем. Предназначена седелка фланцевая для чугунных труб, стальных, полиэтиленовых, асбестоцементных. Выпускается под трубопроводы диаметром 80–600 мм. Номинал выходного чугунного фланца 40–150 мм. Регулируемый обжимной хомут (кронштейн) делает изделие универсальным. Одно седло может применяться для труб разного обхвата.


Уплотнение обеспечивается зафиксированным в корпусе резиновым кожухом. Крепление выполняется простой затяжкой на болты с тарельчатыми шайбами. Деталь подходит для работы при номинальном давлении до 16 атм. Просверливание отверстия в чугуне выполняется только специальной твердосплавной коронкой.

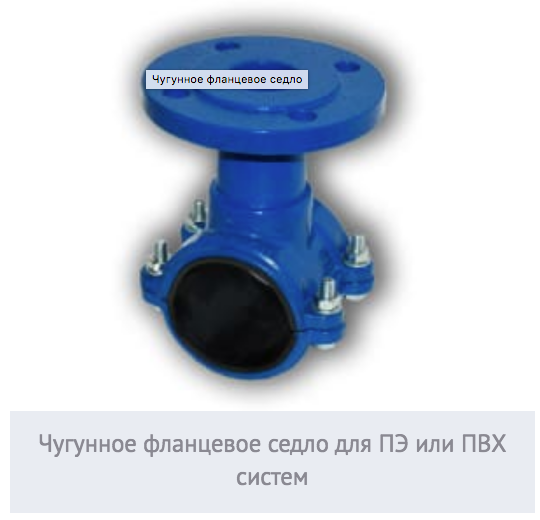

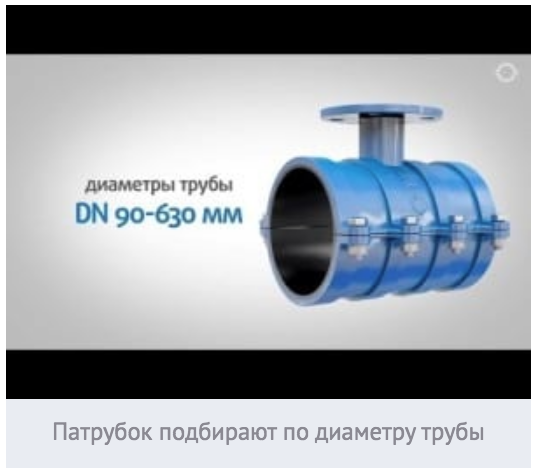

Несколько иную конструкцию имеет фланцевая чугунная седелка на трубу ПНД 110 мм – 315 мм. Различия заключаются в способе крепления. Полиэтиленовая поверхность более гладкая, и трубы по длине могут быть слегка изогнуты. Поэтому отвод в этом случае состоит из двух неподвижных хомутов, по внутренней части снабженных резиновыми вкладышами. Устройство седла исключает возможность деформации или прокручивания.


Использование компрессионных фитингов любой модели облегчает, удешевляет сборку и демонтаж трубопровода. Не нужна тщательная подготовка поверхностей, можно обойтись без специализированного оборудования. Установку сможет провести неспециалист. В случае с коммуникациями из пластика есть возможность до 10 раз собирать и разбирать соединение. Здесь лучше воспользоваться обжимными хомутами или электросварным отводом. Если нужна седелка на металлическую трубу, не рекомендуется выбирать изделия из полимеров. Лучше использовать седло, выполненное из стали или латуни.
