Применение фитингов для водоснабжения и газоснабжения

Применение фитингов для водоснабжения и газоснабжения

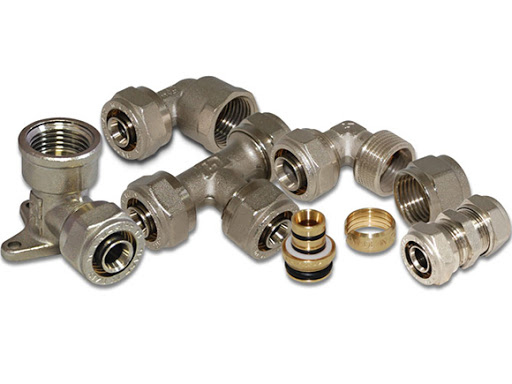

Фитинги для водоснабжения и газоснабжения

Соединение фитингами труб для водоснабжения и отопления



Медные или пластмассовые трубы для водоснабжения и отопления можно соединить пластиковыми фитингами. В фитинги  просто вставляются концы труб. Внутри фитинга труба удерживается кольцом со стальными зубцами, разбирается соединение простым отжатием кольца в направлении конца трубы для водоснабжения.

Трубы для водоснабжения или отопления можно соединить между собой в течении нескольких секунд паяными капиллярными фитингами. Для работы нужно будет использовать современные электрические клещи. Они работают по принципу паяльников и ровно запаивают фитинги по кругу, при этом осуществляя быстрый прогрев.

Технология соединения трубы для водоснабжения или отопления с помощью фитингов включает следующие этапы:

1. снимите старый фитинг, запомнив старое расположени обжимных втулок
2. наденьте накидные гайки и обжимные втулки на концы трубы
3. вставьте трубу круглую в фитинг, надвиньте обжимную втулку и заверните гайку рукой
4. повторите те же этапы технологии со второй обжимной втулкой и гайкой
5. затяните каждую гайку с помощью ключа на полный оборот, удерживая фитинг вторым ключом

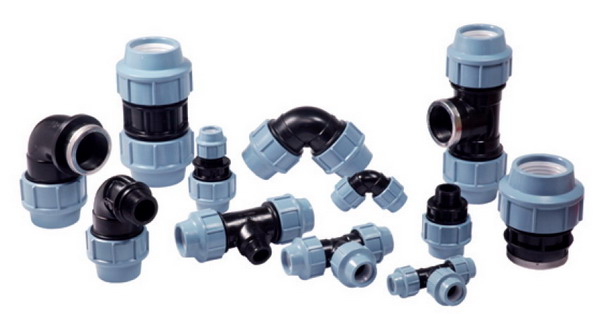

Фитинги для соединения пэ труб

В настоящее время для соединений ПЭ труб используются различные способы соединения, в зависимости от конкретных требований (давление, агрессивность среды и т.д.):

• Электромуфтовая сварка
• Термическая сварка встык или в раструб
• Обжимные разъемные пластиковые и металлические соединения
• Неразъемные металлические соединения
• Фланцевые соединения

Возможны и другие способы соединения, но чаще всего используются сварные соединения, позволяющее соединять трубы непосредственно друг с другом или с фасонными частями.

Самым простым и эффективным способом сварки полиэтиленовых труб больших диаметров, является электромуфтовая сварка. Электромуфтовая сварка – это простой, быстрый и эффективный процесс. Оператор способен выполнять сварные швы после несложной тренировки.

В тело фитинга для пэ труб с закладной спиралью встроен электрический спиральный нагревательный элемент. Аппарат для электромуфтовой сварки подает на спираль электроэнергию, необходимую для ее нагревания. При нагреве примыкающий к спирали материал плавится, и расплав входит в контакт с поверхностью трубы. Продолжающаяся подача энергии приводит к оплавлению поверхности полиэтиленовой трубы и смешиванию расплава трубы и фитинга; это является очень важным моментом для успешного осуществления сварки. При завершении цикла нагревания следует цикл остывания, когда расплавленный материал твердеет, образуя прочное соединение.

Высокая степень прочности сварных швов, а также безопасная и успешная работа достигается при соблюдении следующих критериев производства и монтажа фитингов:

• максимальная близость закладной спирали к поверхностям, формирующим стык;
• защищенность закладной спирали до, во время и после сварки;
• контроль положения витков закладной электроспирали, как в ходе производства фитинга, так и во время сварки, что обеспечивает равномерное распределение тепла по всей горячей зоне;
• контроль температуры плавления полимера;
• контроль давления расплавленного и застывающего полимера;
• зачистка поверхностей соединяемых деталей (снятие окисленного слоя полимера);
• тщательная фиксация трубы и фитингов на время сварки и остывания;
• соблюдение правил хранения полиэтиленовых труб и фитингов.


Источник: uraltp66.ru
