Применение фитингов для соединения металлопластиковых труб

Применение фитингов для соединения металлопластиковых труб

Металлопластиковые трубы наряду с полипропиленовыми пользуются все большей популярностью среди неопытных мастеров, не имеющих профессионального образования и специализированного оборудования для резки, наращивания и разветвления коммуникаций.

Недорогой, легкий и практичный материал кажется достаточно простым в работе. И все-таки, вопрос, как соединить металлопластиковые трубы, часто ставит в тупик. Еще только планируя покупку комплектующих для прокладки водопровода, стоит уже четко представлять все преимущества и недостатки каждого из возможных методов соединений. Это позволит определиться с техникой соединения, оптимальной в конкретном случае.

Характеристика металлопластиковых труб

В свое время изобретение металлопластиковых труб стало прорывом в сфере коммуникаций отопления и водоснабжения. Привлекает, в первую очередь, стоимость, а затем перспектива монтажа без использования какого-либо промышленного оборудования. Однако мастера предупреждают, что наряду с преимуществами металлопластиковые трубы имеют и серьезные недостатки. И то, и другое объясняется слоеным строением самой трубы. На срезе можно разглядеть внутреннюю и наружную пластиковую оболочку, а также среднюю алюминиевую.

На самом деле слоев пять: три основных соединены клеевыми прослойками. При стабильной температуре носителя, что в реалиях отечественного климата встречается достаточно редко, проблем такие коммуникации не доставляют. Но решая, как соединять металлопластиковые водопроводные трубы для системы отопления, нужно учитывать «поведение» материалов в условиях перепада температур.

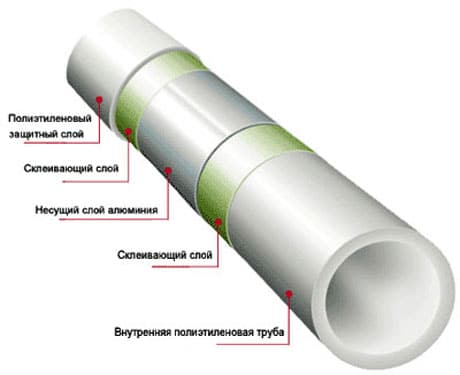

Структура металлопластиковой трубы


Достоинства материала

Металлопластик – востребованный из-за своей практичности материал. Многослойная структура обеспечивает:

  • устойчивость к коррозиям, так как металл изолирован от воды полимерным слоем;
  • профилактику засорения, обеспеченную гладкостью внутреннего слоя;
  • гибкость, позволяющую без дополнительной арматуры отклоняться от оси на угол до 15°;
  • элементарную нарезку колен водопровода;
  • упрощенный монтаж при помощи фитингов.

Последний плюс немаловажен: в поиске решения, как соединить металлопластиковые трубы между собой, не потребуется аренда оборудования или привлечение спецсредств. Даже при наращивании трубы при помощи пресс-фитингов можно ограничиться использованием ручного пресса в виде своеобразных клещей. Разборные фитинги устанавливаются при помощи обычного гаечного ключа.

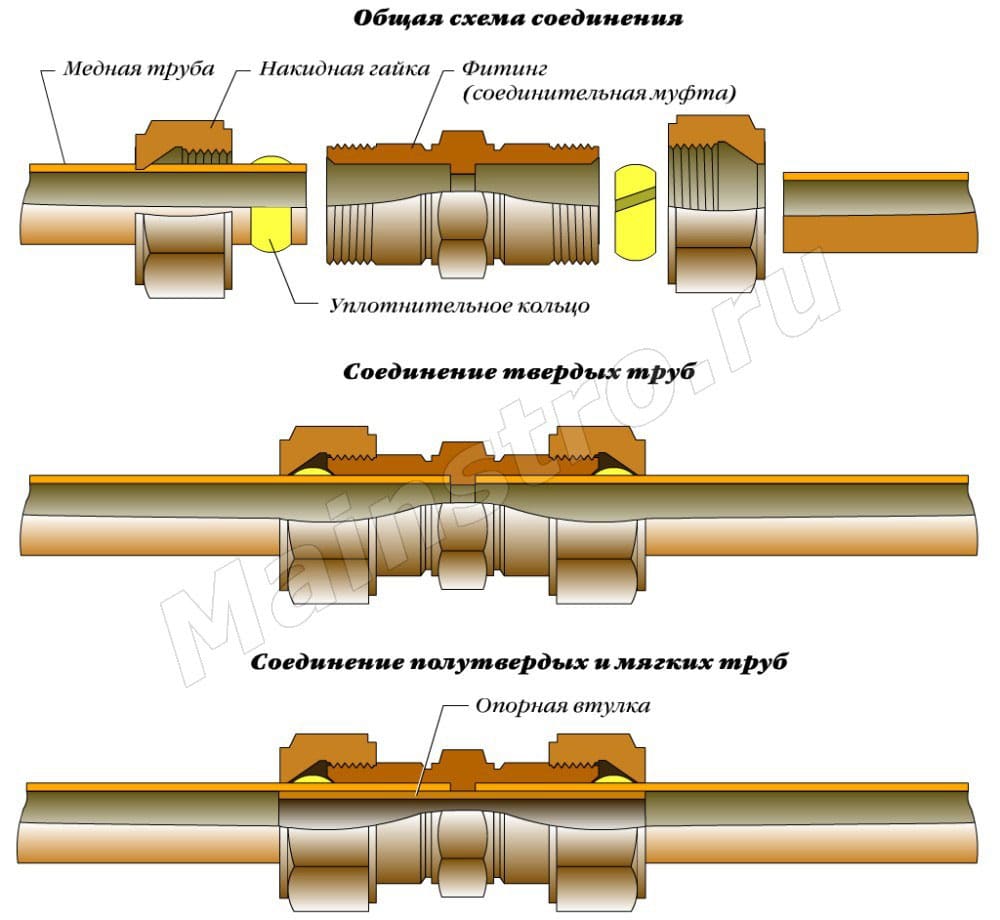

Техника соединения труб разных типов


Недостатки металлопластика

По сравнению с полностью металлическими аналогами к недостаткам металлопластиковых труб можно, пожалуй, отнести только хрупкость и недолговечность, которые компенсируются массой достоинств. Полипропиленовым трубам комбинированные уступают в значительной мере:

  • металлическая прослойка не пластична, при замерзании и расширении носителя она выйдет из строя;
  • при механическом давлении труба достаточно легко деформируется, и решая, как соединить трубы из металлопластика, приходится учитывать такое поведение;
  • разный уровень теплопроводности пластмасс и металла влияет на прочность и самой трубы, и ее соединений, страдающих при частых перепадах температуры.

Эти характеристики не дают возможности отнести металлопластиковые трубы к долговечным, наиболее уязвимыми являются соединительные узлы. Поэтому, выбирая способ, как соединить металлопластиковые трубы для водопровода, следует особое внимание уделить не только качеству самой трубы, но и вспомогательной арматуры, не забывая о соблюдении техники монтажных работ.

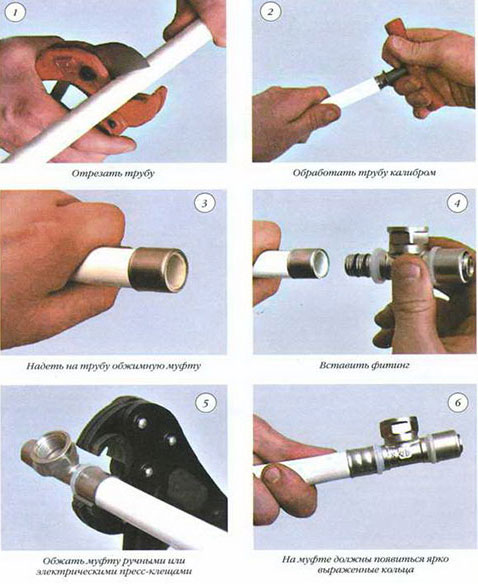

Фото-подсказка по соединению трубы из металлопласта


Монтаж металлополимерных коммуникаций

Фабричное соединение металлопластиковых труб происходит послойно: пластик и металл свариваются с аналогичными слоями следующего колена. Этот шов монолитный и неразборный. Он считается наиболее прочным, рекомендованным для скрытых коммуникаций, рассчитанных на заливку бетоном. Но в описаниях, как соединяются металлопластиковые трубы при самостоятельном ведении сантехнических работ, эта методика даже не рассматривается: в быту наращивание трубопровода производится при помощи фитингов.

Наиболее популярные фитинги, использование которых доступно даже непрофессиональным мастерам:

  • резьбовые и цанговые;
  • компрессионные;
  • пресс-фитинги.

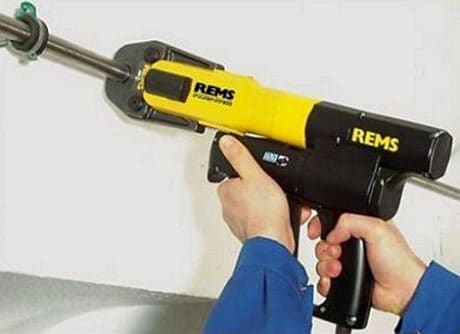

Ручной пресс для зажима фитингов


Монолитные соединения

Неразъемные соединения, кроме сварки обеспечиваемые пресс-фитингами, необходимы при прокладке скрытых коммуникаций, так как согласно ГОСТу любые разъемные конструкции в таких случаях использовать нельзя. На вопрос, как соединять металлопластиковые трубы правильно при монтаже, например, теплого пола, существует только один ответ: пресс-фитинги, зажимаемые специальными пресс-машинами.

Конструкция пресс-фитинга состоит из двух элементов – фасонной части и гильзы.

Разобраться, как правильно соединить металлопластиковые трубы пресс-фитингом, несложно. Зачищенные края соединяемых труб вставляются в части фитинга, затем гильза сжимается прессом.

Внимание: при протечке трубы на участке соединения повторный зажим гильзы производить не рекомендуется. Эта мера экстренного ремонта может привести к разрушению металлической прослойки трубы.

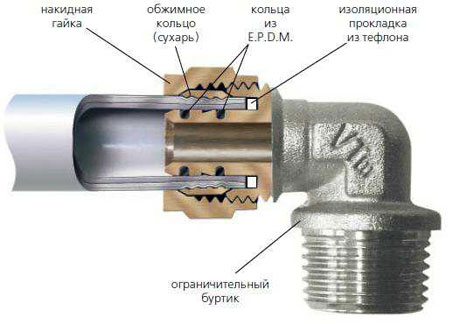

Структура обжимного фитинга

Разъемные соединения

Обжимные фитинги относятся к разъемным соединениям, то есть заменяемым в случае поломки или демонтажа коммуникации. Такая система применяется и при монтаже однородных колен, и при решении задачи, как соединить металлопластиковую трубу с полипропиленовой. Фитинг и в том, и в другом случае используется металлический, в приоритете устойчивая к коррозии и долговечная латунь.

Обжимной фитинг состоит из капсулы, обжимного кольца и накидной гайки. При помощи резьбы гайка соединяется с корпусом, прочно прижимая участки трубы. При замене узла кольцо подлежит замене, а трубу и остальные детали можно использовать вторично, хотя стоимость всего узла позволяет перестраховаться и полностью произвести замену.

К условно-разъемным фитингам принято относить и компрессионные системы, также соединяющие металлопластиковые трубы при помощи резьбы. При использовании такого принципа соединения гайка на увлажненный предварительно штуцер натягивается при помощи гаечного ключа.

Монтаж водопровода или системы теплоснабжения — сложная задача. Нарушения техники проведения работ могут привести не только к быстрому выходу из строя коммуникаций, но и авариям, наносящим серьезный материальный ущерб. При отсутствии необходимой квалификации стоит доверить такие работы профессионалу.
