Преимущества компрессионных фитингов для ПНД труб

Преимущества компрессионных фитингов для ПНД труб

Соединение полиэтиленовых труб может осуществляться с помощью фасонных частей различного типа. Основными тремя группами соединительных элементов являются электросварные, литые и компрессионные фитинги ПНД.

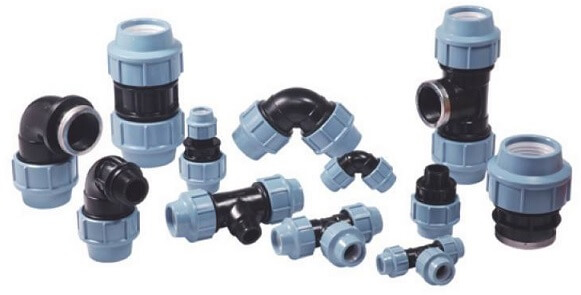

Компрессионные фитинги для труб ПНД


Если для того, чтобы произвести монтаж первых двух групп комплектующих, необходима сварка, то компрессионные, они же обжимные фитинги, устанавливаются намного проще.

Конструкция компрессионного фитинга

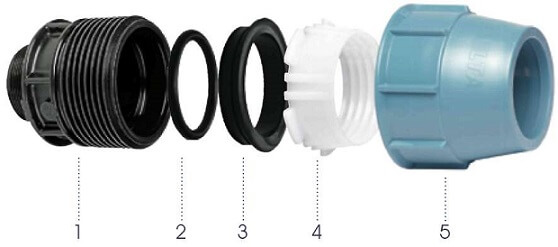

Фасонные части для соединения труб состоят из пяти основных элементов, все они представлены на рисунке:

  1. Фиксирующая гайка, что имеет внутреннюю резьбу и способствует герметичному закреплению элемента;
  2. Обжимное кольцо, что препятствует изменению диаметра труб, а также самопроизвольному раскручиванию;
  3. Втулка, что фиксирует уплотнительную прокладку;
  4. Уплотнительная резиновая прокладка;
  5. Корпус, что имеет встроенный ограничитель введения труб.


Конструкция компрессионного фитинга

Достоинства компрессионных фитингов

Основным преимуществом, которое выгодно отличает обжимные фасонные части, от других комплектующих – это простой монтаж. Ведь соединение выполняется в считанные минуты, благодаря поставке фитингов в готовом к установке комплекте. Также важными положительными характеристиками являются:

  • Разборная конструкция, монтаж – демонтаж можно осуществлять до 10 раз при необходимости;
  • Ремонт столь же прост, как и монтаж. Из инструментов может понадобиться только пластиковый или металлический ключ;
  • Коррозионная устойчивость;
  • Высокая износоустойчивость;
  • Возможность произвести соединение с металлическими трубопроводами, благодаря наличию внутренней и внешней резьбы;
  • Химическая устойчивость;
  • Стойкость к перепадам температур;
  • Период использования достигает 50 лет.
Виды компрессионных фитингов

В зависимости от того, какое соединение необходимо выполнить, используются различные виды комплектующих.

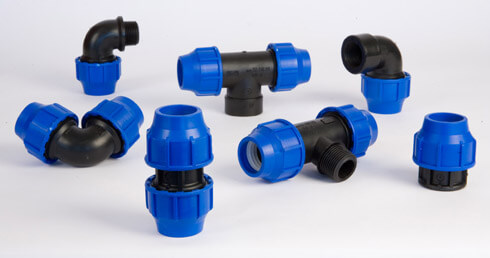

Виды компрессионных фитингов


Наиболее распространено применение следующих фасонных частей компрессионного (обжимного) типа:

  • Муфта;
  • Тройник;
  • Отвод;
  • Заглушка;
  • Крестовина;
  • Седловой отвод.

Муфта – основная и наиболее часто используемая деталь для стыковки двух отдельных трубопроводов. В зависимости от места подключения и своего предназначения муфта бывает следующих видов:

  • Проходная;
  • Резьбовая;
  • Комбинированная;
  • Редукционная.

Тройники используются, как правило, для подключения ответвления с меньшим диаметром. Если речь идет о системе водоснабжения, то это подключение потребителя к центральной магистрали.

Отводы необходимы для выполнения поворота трубопровода. Сфера их применения достаточно широкая: водоснабжение, канализация, полив.

Заглушка быстро, надежно и герметично перекрывает водопроводные магистрали. Она не боится воздействия прямых солнечных лучей, химически стойкая и используется не только для водопровода, но и для наружной канализации.

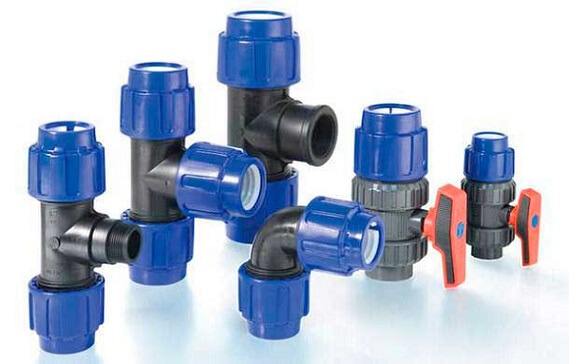

ПНД фитинги


Крестовина осуществляет разводку трубопроводной системы, а также может быть использована для подключения резьбовых фитингов или труб. Обладает всеми положительными характеристиками полиэтилена.

Седловой отвод позволяет быстро выполнить врезку бокового ответвления в центральную магистраль. Конструктивно он состоит из двух частей, что скручиваются между собой и плотно сжимают трубу.

Как происходит монтаж

Чтобы выполнить соединение компрессионных фасонных изделий с полиэтиленовым трубопроводом, не требуются специальные навыки сварщика или сантехника. Монтаж должен осуществляться по следующей схеме:

  1. Предварительно размечается место разреза труб.
  2. Трубопровод разрезается под прямым углом.
  3. Свободные концы труб выравниваются, чтобы добиться идеально круглого сечения.
  4. На трубопровод одевается гайка и резиновое уплотнительное кольцо.
  5. Трубопровод усаживается в корпус фитинга до максимальной отметки.
  6. Закручивается накидная гайка, однако чрезмерных усилий при этом не требуется. Соединение будет надежным и герметичным только в том случае, если после закрутки останется несколько витков резьбы. Слишком тугое соединение может вывести из строя компрессионные элементы.
  7. На этом монтаж завершен. При необходимости выполнить ремонт, подключение можно раскрутить ключом и заменить уплотнительные кольца. Это продлит срок использования комплектующих.

Соединение ПНД труб


Совет! Чтобы облегчить монтаж, корпус фитинга необходимо слегка увлажить перед подключением трубопровода.


Ключ для установки ПЭ труб необходим лишь для подключения магистралей большого диаметра, при размере трубопровода 20-50 мм закрутить детали можно даже вручную.

Необходимо следить, чтобы магистрали не испытывали избыточную нагрузку в месте подключения, поскольку это может спровоцировать отклонения в диаметре труб и, как следствие, возникновение течи.


Источник: vseotrubax.com
