Предохранительный клапан в системе отопления — назначение, виды, правила установки

Предохранительный клапан — очень важное и неотъемлемое звено в отопительной системе. На данной детали лежит очень важная функция — защита системы от перегрузки. Помимо этого, клапан также отвечает за регулировку потока теплоносителя. Важно осуществить верный выбор и правильный монтаж этого элемента, т.к. именно от него будет зависеть безопасность эксплуатации котла.

О том, что представляет собой предохранительный клапан в системе отопления, какие существуют виды и как правильно установить эту деталь пойдет речь в статье.

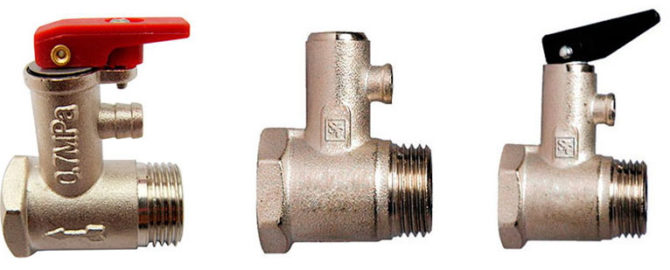

Предохранительные клапаны

Назначение

Предохранительный клапан предназначен для защиты системы отопления от негативных последствий, которые могут произойти в той ситуации, когда теплоноситель перегреется.

Перепады давления — типичное явление для котлов и возникают по ряду причин:

• количество теплоносителя заходит за пределы нормы, и, в конечном итоге, автоматика дает сбой;
• резкое увеличение температуры.

Если не будет установлен предохранительный клапан в системе отопления, то последствия перегрева будут неприятными:

• в тех участках, где элементы трубопровода соединены, могут образоваться протечки;
• могут возникнуть дефекты на фитингах и трубах, изготовленных из полимера;
• также может взорваться водяная рубашка котла, что чревато коротким замыканием электрического оборудования в котельной.

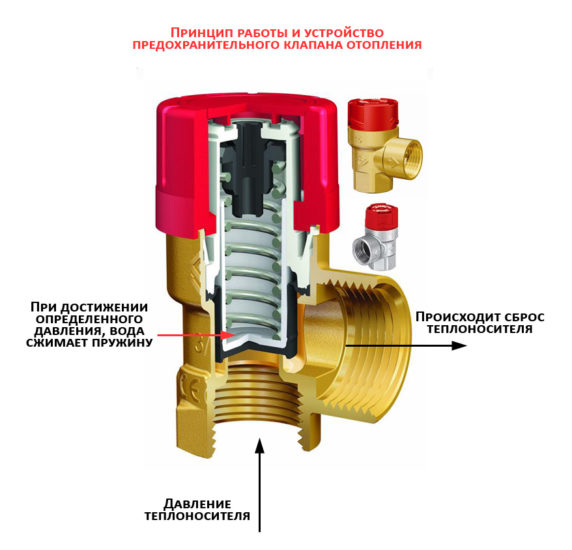

Принцип функционирования

Данное устройство сконструировано из корпуса и двух литых деталей. Сам корпус сделан из водопроводной латуни, которая создается по технологии горячего штампования.

Основным составным элементом клапана считается пружина из стали. За счет того, что она достаточно упругая, она отвечает за силу давления, которой будет подвергаться мембрана, закрывающая проход наружу. Сама мембрана располагается в седле с уплотнителем и ее поджимает пружина.

Крайний участок пружины сверху упирается в металлическую шайбу, которая зафиксирована на штоке и прикручена к рукоятке из пластмассы. Предназначение рукоятки в регулировке предохранительного клапана в отопительной системе.

Принцип работы клапана предохранительного

Важно, чтобы клапан срабатывал вовремя, без опоздания. Это напрямую зависит от характеристик его механизма, главными составляющими которого являются шток, пружина и тарелка.

Основная характерная черта клапана — это различие (в процентах) между давлением в трубопроводе в самом начале, когда шток только начинает движение и давлением в момент, когда проход открыт для сброса лишнего количества теплоносителя.

Непосредственное влияние на данный параметр оказывает номинальное давление в системе отопления. Скорость, с которой клапан начнет срабатывать, находится в зависимости от рабочего давления в системе — чем выше его показатели, тем меньше времени понадобится для открытия клапана.

Очень важно, чтобы механизм регулировки не находился в контакте с теплоносителем. Витки пружины должны быть изолированы друг от друга и ни в коем случае не соприкасаться друг с другом. Если предохранительный клапан будет долгое время находиться «без работы», то пружина может «залипнуть» — и тогда вентиль может попросту не открыться. Благодаря специальному штоку, предназначенному для оттягивания пружины вручную, можно иногда осуществлять проверку функционирования клапана.

Клапан открывается полностью в том случае, когда давление в отопительной системе увеличивается на 10 % от установленного, а полное его закрытие осуществляется в том случае, когда давление уменьшается на 20 % относительно параметра срабатывания. Рекомендуется отдавать предпочтение моделям, у которых показатель срабатывания давления больше рабочих показателей системы обогрева на 25-30 %.

Для того, чтобы гидравлическое сопротивление не оказало существенного влияния на функционирование детали, предназначенной для защиты системы от перегрузки, диаметр клапана должен быть идентичным показателям диаметра подводящего патрубка или же быть немного больше.

Для того, чтобы гидравлических потерь было меньше, клапан нужно устанавливать так, чтобы он слегка наклонялся по направлению к котлу.

Разновидности

В настоящее время выделяется несколько разновидностей предохранительных клапанов, которые классифицируются по ряду критериев:

Исходя из устройства прижима тарелки бывают:

• пружинные;
• рычажно-грузовые.

По высоте подъема запорного механизма, клапаны подразделяются на:

• малоподъемные (в таких устройствах тарелка не поднимается выше, чем на 5% от диаметра седельной части),
• полноподъемные (затвор поднимается достаточно высоко, благодаря чему можно избавиться от достаточно большого объема среды, такой тип хорошо пригоден для систем отопления, в которых в качестве теплоносителя выступают жидкость либо пар).

Учитывая то, с какой скоростью срабатывает клапан, различаются:

• пропорциональные (затвор открывается плавно, исходя из увеличения давления в трубопроводе, в момент когда клапан закрывается — исключается возможность образования гидроударов);
• двухпозиционные (такие устройства открываются достаточно резко и могут сбросить значительный объем среды, закрываются также резко, что чревато негативными последствиями в виде гидроударов).

Рассмотрим более подробно виды предохранительных клапанов.

Пружинные клапаны

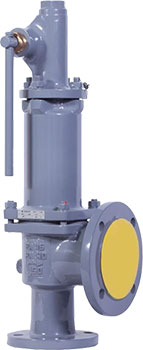

Пружинный предохранительный клапан

Сегодня клапаны, относящиеся к данному типу, достаточно популярны и используются повсеместно. В основном они предназначены для автономных систем отопления.

Конструкция устройства — достаточно простая, но в то же время надежная. Шток золотника зажимается посредством пружины. Сила, с которой будет осуществляться прижим, находится в непосредственной зависимости от степени сжатия этой пружины.

В конструкцию входит регулирующий механизм, благодаря которому можно задать параметры, согласно которым, в случае возникновения аварийной ситуации, котел будет отключен.

Рычажно-грузовые клапаны

Рычажно-грузовой клапан

Такой тип клапанов по внешнему виду напоминает запорное оборудование, в конструкцию которого входит специальный груз, находящийся в непосредственном контакте с золотником. Их взаимосвязь обеспечивается посредством рычага. Обычно рычажно-грузовой клапан устанавливается на трубопроводах с диаметром не ниже 200 мм.

Очень редко монтируется в отопительных системах, базирующихся на котельном оборудовании, которые обычно встречаются в частных домах.

Принцип работы данного механизма заключается в следующем: груз движется по направлению длины рычага и осуществляет регулировку силы, с которой золотник придавливается к седлу. В случае, если давление теплоносителя в системе заходит за пределы допустимой нормы, происходит открытие предохранительного клапана и через выходной патрубок выходит лишняя жидкость.

Установка предохранительного клапана в системе отопления

Для того, чтобы клапан был максимально безопасным и надежным в эксплуатации, следует особое внимание уделить монтажу.

Выполняйте установку этой детали, строго соблюдая все правила и требования, а лучше воспользуйтесь помощью специалистов.

Все требования, предъявляемые к установке, можно найти в специальных нормативных документах. Требования к установке немного разнятся, исходя из показателей мощности и рабочего давления в системе. Однако, основной порядок действий остается неизменным:

• В системе отопления предохранительный клапан надо монтировать на подающем трубопроводе сразу после котла. В случае, когда мощность агрегата слишком высокая, допускается возможность установки сразу двух клапанов.
• Предохранительный клапан на обратном трубопроводе устанавливается исключительно для того, чтобы обеспечить горячее водоснабжение в самой высокой точке бойлера. Патрубки, отвечающие за сброс лишнее жидкости, нужно выводить в систему канализации или другое безопасное место.

Выбор

Осуществляя выбор предохранительного клапана, следует учитывать некоторые параметры:

• диапазон значений, при которых происходит срабатывание клапана (важно учесть параметры вашей системы отопления и исходя из них подобрать устройство);
• разновидность клапана — открытый/закрытый (если речь идет об открытом, то здесь теплоноситель будет выводиться в атмосферу, при использовании закрытого — в обратный трубопровод);
• допустимая высота, на которую поднимается тарелка ( этот показатель подбирается исходя из пропускной способности).

Прежде чем приобретать и устанавливать предохранительный клапан, следует учесть технические составляющие вашей системы отопления: мощность котла и максимально допустимое давление среды в трубопроводе.

Материал изготовления

Чаще всего корпус предохранительного элемента изготавливается из латуни. Это обусловлено тем, что данный материал характеризуется низким температурным расширением, надежностью, а также не подвержен коррозийным процессам и цена его вас приятно удивит.

Блок регулировки обычно делается из термостойкого пластика.

Подводя итог, стоит отметить, что предохранительный клапан — очень важное звено в защите отопительной системы. Роль этой детали очень велика, поэтому к выбору стоит подходить ответственно, т.к. безопасность системы обогрева вашего дома находится в непосредственной зависимости от нее.

Выбирая клапан, нужно уделить внимание всем техническим показателям и качеству изделия. Важно правильно настроить и установить предохранительный клапан, т.к. малейшие неточности могут привести к тому, что устройство не будет своевременно срабатывать в случае возникновения аварийной ситуации.
