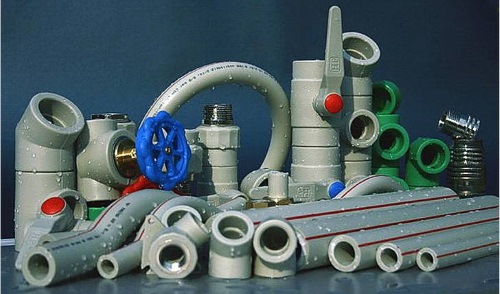

Полипропиленовые трубы – виды, область применения и монтаж

Полипропиленовые трубы – виды, область применения и монтаж

Популярность полипропиленовых труб обоснована их высоким качеством, доступной ценой и простым монтажом. На сегодняшний день полипропилен является наиболее распространенным и безопасным материалом не только для наружных трубопроводов, но и для внутренних сетей. Их с успехом используют при устройстве любых сантехнических и отопительных систем.


0сновным отличием труб, изготовленных из полипропилена, является реакция на действие высоких температур. От этого зависит и их предназначение. Производители выпускают трубы для:



-холодной воды;
-горячей воды;
-канализации;
-отопления;
-вентиляции.

Полипропиленовые трубы выпускают армированными и неармированными. Они различаются также по способности выдерживать рабочее давление:

  • 1 МПа (марка PN10) – используется для холодной воды (до +20С), систем кондиционирования и вентиляции, а также для устройства "теплого пола" (до +45С);
  • 1,6 МПа (марка PN16) – встречается крайне редко, устанавливается на трубопроводы холодной и горячей воды (до +60С), а также для подпольного отопления;
  • 2 МПа (марка PN20) – применяется для горячей (до +80С) и холодной воды;
  • 2,5 МПа (марка PN25) – специально армированные трубы, предназначенные для отопления (не более +95С), горячей воды, а также технологических трубопроводов.

Каждый из типов полипропиленовых труб имеет свои размеры:

  • PN10 – наружный диаметр от 20 до 110 мм с толщиной стенок 1,9-10 мм;
  • PN16 – наружный диаметр от 16 до 110 мм с толщиной стенок 2,3-15,1 мм;
  • PN20 – наружный диаметр от 16 до 110 мм с толщиной стенок 16-18,4 мм;
  • PN25 – наружный диаметр от 21,2 до 77,9 мм с толщиной стенок 4-13,3 мм.

 Технические характеристики труб из полипропилена напрямую зависят от пластика, из которого они изготовлены:

  • РРН – гомополимер пропилена;
  • РРВ – блоксополимер, или сополимер полипропилена, этилена;
  • РРRС (сокращенно РРR) – рандом сополимер, или статический сополимер с этиленом.
Для производства труб используют, как правило, третий тип полимера, так как он обладает улучшенными свойствами эластичности, а также вязкости и стойкости к высоким температурам. РРR относится к термостойким пластикам, имеет малый вес в
сочетании с высокой прочностью , устойчив к действию практически всех кислотных и щелочных растворов. Температура транспортируемой жидкости может находиться в пределах от -10 и до +90 градусов. Трубы РРR выдерживают кратковременное воздействие температуры до +110 градусов. Замерзшая в них вода не приводит к разрушению трубопровода.

Выпускают полипропиленовые трубы, как правило, белого, черного, зеленого, красного, синего, рыжего и серого цвета, который никаким образом не маркирует изделия. Единственное отличие состоит в том, что черный цвет защищает трубы от прямого воздействия ультрафиолета.

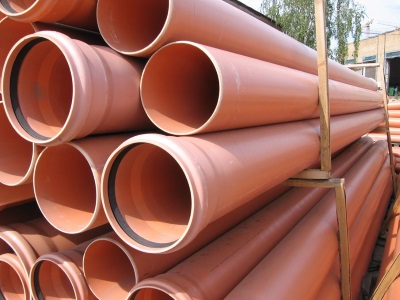

 Особенности канализационных труб

Полипропиленовые раструбные трубы широко используются для безнапорных систем канализации:

  • внутренней;
  • наружной;
  • ливневой.


Для внутридомовых сетей трубы выпускают диаметром до110 мми длиной от300 ммдо2 метров. Для наружной канализации изготавливают гофрированные трубы отрезками по пять метров и диаметром150 мми более, а изделия диаметром600 мммогут иметь длину до10 метров. Гофра делает трубопровод более устойчивым к любым просадкам грунта и менее подверженным к внешним нагрузкам.

Монтаж канализационных труб из полипропилена достаточно прост. Конец одного изделия вставляется в раструб другого, а герметичность обеспечивается при помощи уплотнительного резинового кольца.

Полипропиленовые трубы для вентиляции

Основная функция труб в системе вентиляции состоит в обеспечении оттока и притока воздуха. Поэтому особая прочность здесь не требуется, а такое преимущество, как небольшой вес, приветствуется, так как очень часто их монтируют не на капитальные стены, а на перегородки или вообще прячут в конструкции подвесных потолков.

Вентиляционные трубы могут иметь овальную, прямоугольную, круглую или сложную форму. Их размеры зависят от габаритов и назначения помещения. В жилых домах вентиляцию устраивают, как правило, диаметром 100 или125 мм. Соединяются трубы раструбным методом без необходимости герметизации.

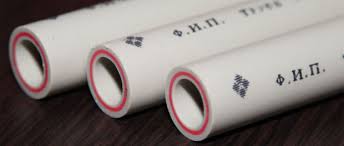

Армированный полипропилен

Для систем отопления нужно применять армированные трубы PN25. Производители используют несколько способов армирования:

  • оборачивание трубы с внешней стороны сплошным или перфорированным слоем алюминиевой фольги;
  • устройство внутренней алюминиевой прослойки ближе к наружному краю, причем перфорированная фольга позволяет соединять слои без использования клея;
  • стекловолокном;
  • с внутренней прослойкой из композитной смеси, состоящей из полипропилена и стекло-, либо фиброволокна.

Применение алюминиевой фольги значительно уменьшает коэффициент теплового расширения, но появляются определенные сложности при спайке труб и соединении их с фитингами. В этом случае торцы труб необходимо зачищать, особенно при первом способе армирования, для чего используют специальную сварочную насадку или торцеватель.

Монтаж трубопроводов из полипропилена.

Соединяются полипропиленовые трубы при помощи термической сварки, или пайки. Для этого используют специальный паяльник. Чтобы шов получился качественным, необходимо потренироваться на недорогих трубах и муфтах или использовать для этого какие-либо обрезки. Дело в том, что процесс спайки происходит достаточно быстро и если не успеть свариваемые элементы жестко зафиксировать в правильном положении в течение нескольких секунд, то повернуть фитинг или трубу без повреждения шва уже не получится.

В настоящее время выполняют три типа сварки, в результате которых получается однородный шов:

  • полифузную, или муфтовую, – для труб диаметром до63 мм;
  • стыковую, или фланцевую, – для труб диаметром более63 см;

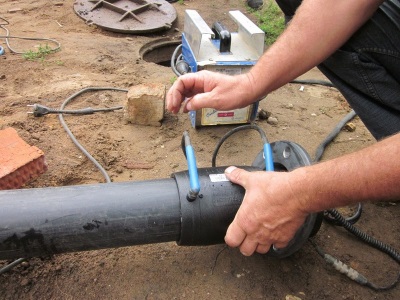

  • с использованием электрофитингов.

Любая сварка позволяет получить неразъемный шов, сделанный путем прогрева соединяемых участков до стадии оплавления полипропилена. В первом случае на помощь придет аппарат для раструбной сварки, а во втором – устройство с прижимным гидравлическим механизмом.

Паяльники комплектуются насадками различного диаметра с тефлоновым покрытием, которые используются для оплавления внутренней поверхности раструбной части или муфты и наружной поверхности торца трубы.

  1. Трубу под прямым углом обрезают специальными ножницами или ножовкой по металлу.
  2. На паяльник устанавливают насадку нужного размера и включают прибор для нагрева до требуемой температуры в 250-270 градусов. Следует отметить, что время разогрева составляет 15-20 минут.
  3. Раструб фитинга с одной стороны аппарата надевают на дорн, а с другой – торец трубы вставляют в гильзу до отметки глубины сварки.
  4. После нагрева обоих элементов, их снимают с насадки и уверенным движением соединяют друг с другом, соблюдая взаимную соосность. Необходимое время нагрева зависит от диаметра трубы.
  5. Время охлаждения сварного шва составляет несколько секунд, в течение которых поворот или изгиб делать не допускается. Неправильное соединение исправлению не подлежит, оно просто вырезается.



Заключение

Полипропиленовые трубы пользуются заслуженным вниманием среди потребителей, благодаря своим исключительным характеристикам и качествам. Задумываясь о замене внутренних водопроводных и канализационных труб в своем доме или квартире, стоит обратить внимание на изделия из полипропилена. При грамотном выборе и правильном монтаже они не создадут проблем в течение продолжительного времени.
